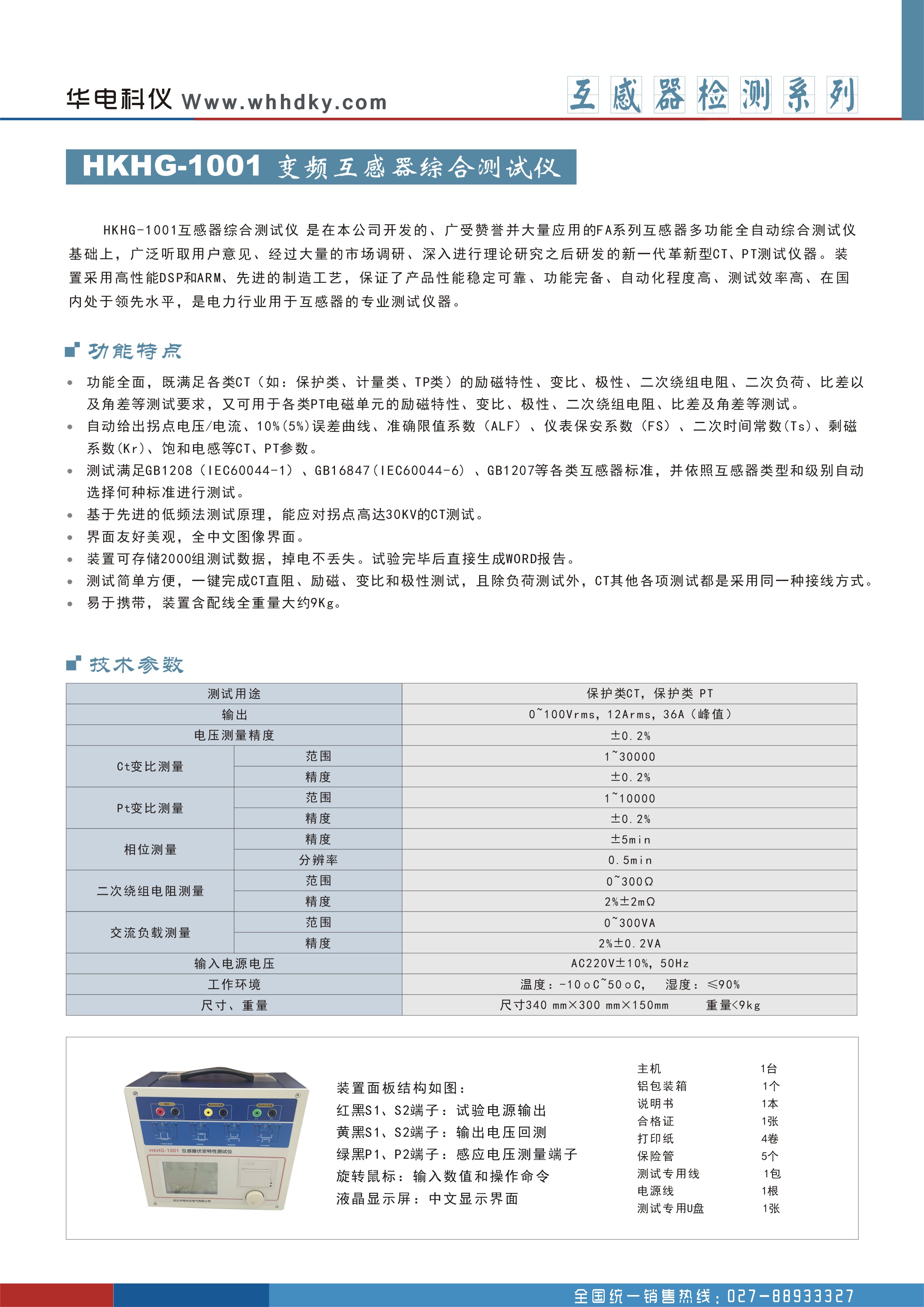

HKHG-1001变频互感器测试仪
设备名称：变频互感器测试仪
型 号：HKHG-1001
数 量：1台套
生产厂家：武汉华电科仪电气有限公司
HKHG-1001变频互感器测试仪产品概述
互感器综合测试仪是在本公司开发的、广受赞誉并大量应用的互感器多功能全自动综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
★ 功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类电磁式PT及电容式PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
★ 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT参数。
★ 测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207、GB20840、IEC61869等各类新老互感器标准，依照互感器类型和级别自动选择相应标准进行性能分析。
★ 基于先进的低频法测试原理，能满足拐点高达30kV的CT测试。
★ 界面友好美观，全中文图形界面。
★ 装置可存储1000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
★ 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
★ 易于携带，装置重量<9Kg。
|
测试用途 |
保护类CT，保护类PT |
|
输出 |
0~180Vrms，12Arms，36A（峰值） |
|
电压测量精度 |
±0.2% |
CT变比
测量 |
范围 |
1~30000 |
|
精度 |
±0.2% |
PT变比
测量 |
范围 |
1~10000 |
|
精度 |
±0.2% |
|
相位测量 |
精度 |
±5min |
|
分辨率 |
0.5min |
|
二次绕组电阻测量 |
范围 |
0~300Ω |
|
精度 |
0.2%±2mΩ |
|
二次负载测量 |
范围 |
0~300VA |
|
精度 |
0.2%±0.2VA |
|
输入电源电压 |
AC220V±10%，50Hz |
|
工作环境 |
温度：-10οC~50οC， 湿度：≤90% |
|
尺寸、重量 |
尺寸330mm×310mm×170mm 重量<9kg |
