HK-92E5KV(电阻1T,0.2级）绝缘电阻表检定装置

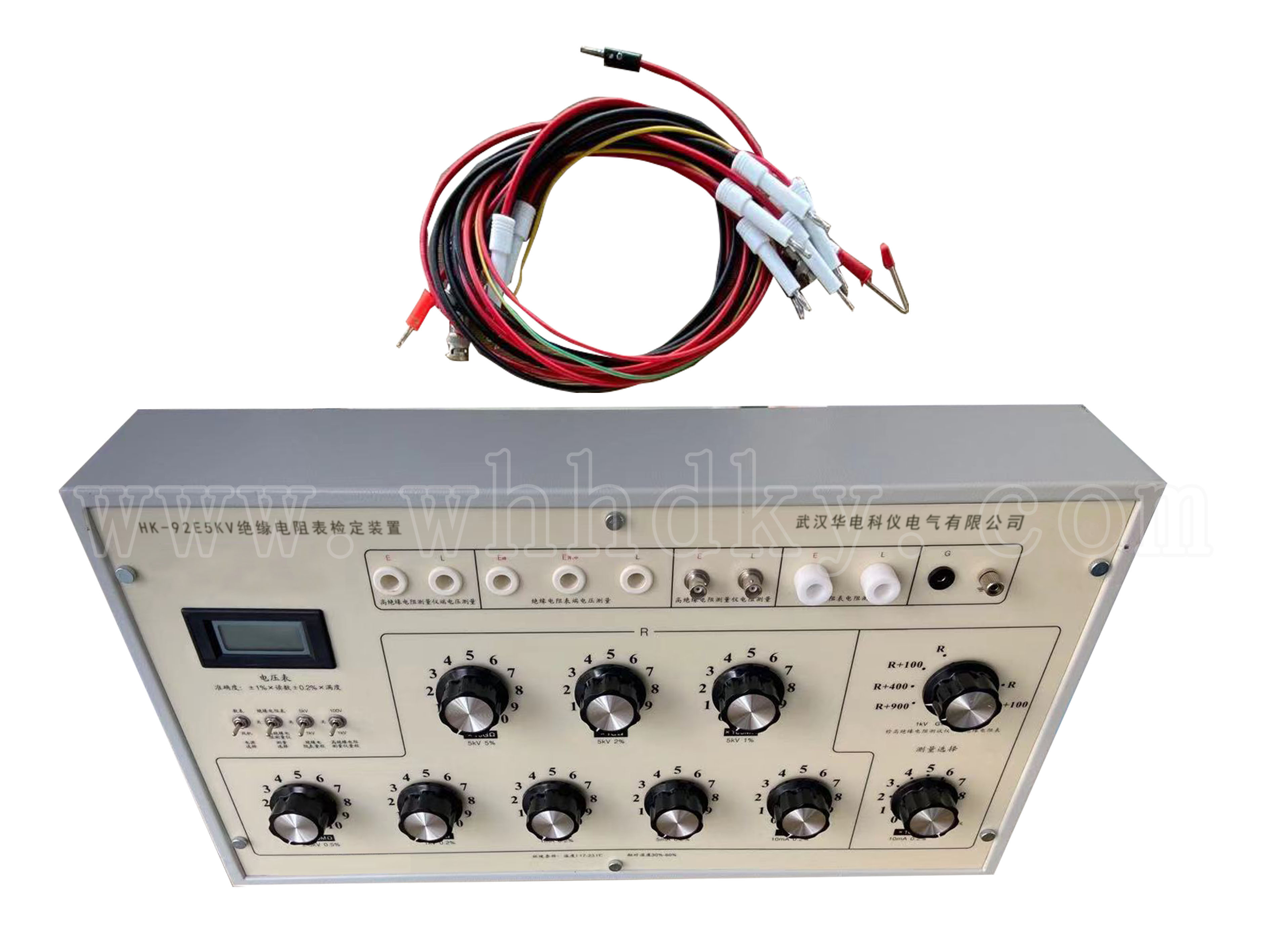

设备名称：绝缘电阻表检定装置(兆欧表检定装置)
型 号：HK-92E5KV(电阻1T,0.2级）
数 量：1台套
厂 家：武汉华电科仪电气有限公司
本仪器是依据JJG622-1997绝缘电阻表检定规程、JJG1005-2005电子式绝缘电阻表检定规程和JJG1072-2011直流高压高值电阻器检定规程等有关文件研制生产的。该仪器设计了独立的泄漏屏蔽端钮和接地端钮。它不仅可用于检定各种型号的进口和国产模拟式绝缘电阻表、数字式绝缘电阻表、绝缘电阻测试仪的标准，以及作为直流标准高值电阻器使用。具有较长的技术寿命和机械寿命。
电阻测量范围100Ω～1TΩ，调节细度100Ω。
电压测量范围为0～5kV。能测量绝缘电阻表的开路电压、中值电压和峰值电压。
等级及工作电压（电流）
1.1 电阻输出部分
1.1.1 可调电阻（共用电阻）部分
|
阻 值 |
×10GΩ |
×1GΩ |
×100MΩ |
×10MΩ |
×1MΩ |
|
准确度等级 |
5 |
2 |
1 |
0.5 |
0.2 |
|
标称电压 |
5000V |
5000V |
5000V |
2500V |
1000V |
|
阻 值 |
×100kΩ |
×10kΩ |
×1kΩ |
×100Ω |
|
准确度等级 |
0.2 |
0.2 |
0.2 |
0.2 |
|
标称电流 |
1mA |
8mA |
20mA |
50mA |
1.1.2 固定电阻部分
1.1.2.1 检定兆欧表
|
阻 值 |
50GΩ |
150GΩ |
|
准确度等级 |
5 |
5 |
|
标称电压 |
5000V |
5000V |
1.1.2.2 检定高阻计
|
阻 值 |
50GΩ |
150GΩ |
450GΩ |
950GΩ |
|
准确度等级 |
5 |
5 |
5 |
10 |
|
标称电压 |
1000V |
1000V |
1000V |
1000V |
2. 调节范围
2.1 用作检定兆欧表标准时调节范围为100Ω～200GΩ
2.2 用作检定高阻计标准时调节范围为1kΩ～1.00TΩ
3. 电压测量部分
3.1 量 程: 20V、200V、2kV、5kV
3.2 准 确 度: ±1 % 读数±0.2 %满度
3.3 显 示: 四位半、液晶显示
3.4 供电电源: DC 9 V
3.5 峰值电压测量回路满足JJG622-97检定规程中图3的要求
4. 使用环境条件
4.1 参 考 温 度 范 围： 20～25℃
4.2 标称使用温度范围： 18～28℃
4.3 参 考 相 对 湿 度： 40%～60%
4.4 标称使用湿度范围： 25%～70%
5. 电阻变差极限
在参考条件下，由单一影响量发生变化引起的变差：
|
影 响 量 别 |
标称使用范围 |
允许的变差 |
|
环 境 温 度 |
18～28℃ |
a/2 % |
|
相 对 湿 度 |
25%～70% |
≤10GΩ a/2 % ＞10GΩ a% |
|
工 作 电 压 |
（1～1/5）标称电压 |
≤10GΩ a/2 % ＞10GΩ a% |
★ a为高压高阻箱电阻盘准确度等级
6. 绝缘电阻
检定装置中电阻输出部分的电路和与电路无电气连接的任何其它外部金属间的绝缘电阻，在标称电压下测得的电阻值不小于5TΩ。
7．绝缘强度
检定装置中电阻输出部分的电路与测试用参考接地点之间应能承受频率为45～65Hz 的实际正弦波交流电压11kV并历时1min的试验而无击穿与飞弧现象。
8．电阻输出端的残余电阻＜0.1Ω，其变差＜0.01Ω。
9．外形尺寸： 495mm×240mm×140mm
10．重 量： 5kg
