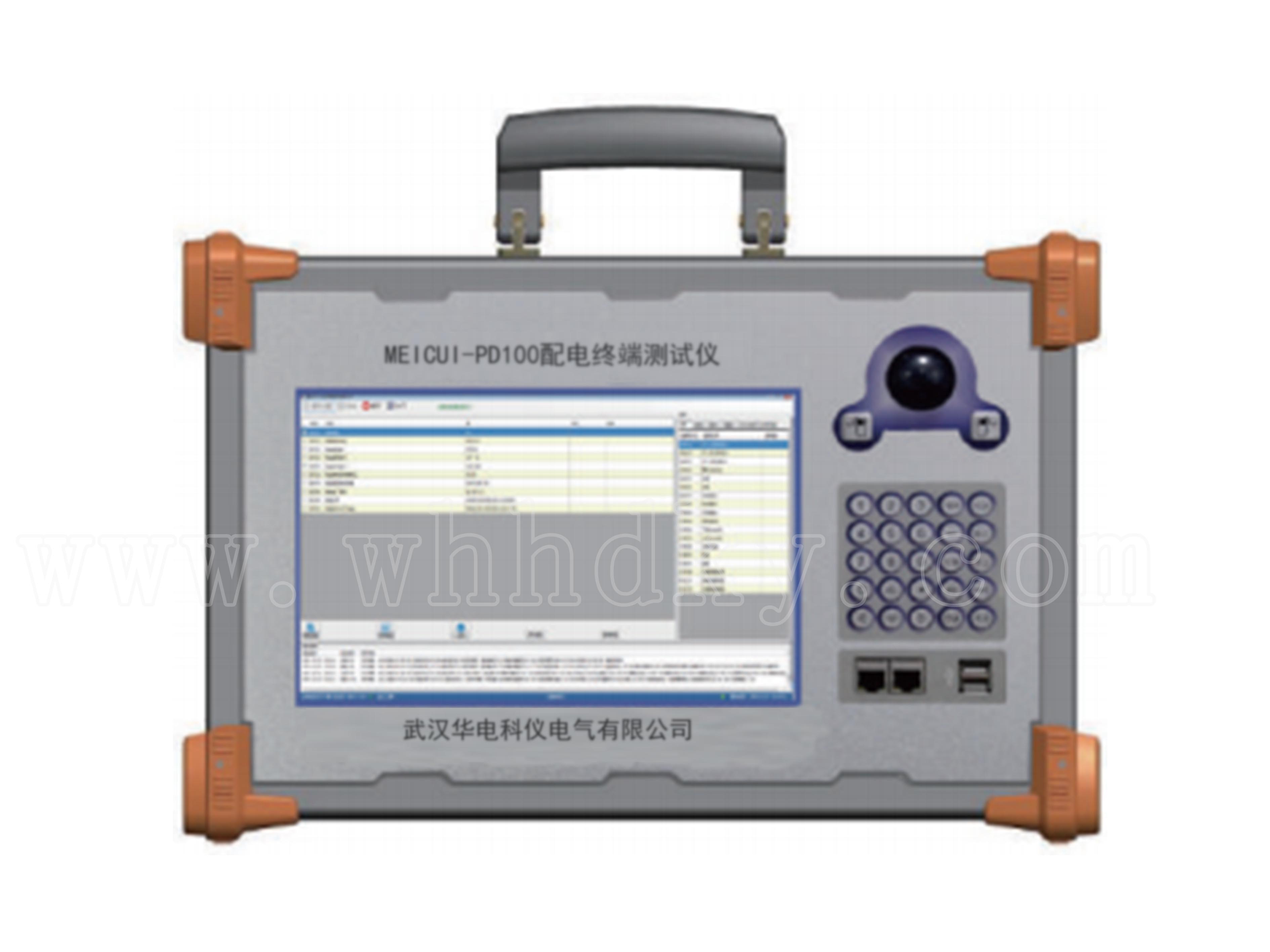

MEICUI-PD100配电终端测试仪
设备名称：配电终端测试仪
型 号：MEICUI-PD100（轻小型2U1I（电流10A）可选配电池）
数 量：1台套
生产厂家：武汉华电科仪电气有限公司
1．功能强大具有NTP/SNTP服务器，可以完成对时、守时功能测试；具有4电压、4电流输出和8路开入、8路开出，可全自动完成配电终端装置的基本性能、遥信防抖、录波功能、故障处理功能等各种测试，并自动生成完整的检测报告。
2．大电流线性功放输出端采用高保真、高可靠性大功率模块式线性功放，保证了从大电流到微小电流全程都波形平滑精度优良，并能实现最大电流100A的输出，方便进行电流短时过量输入试验。
3．高性能主机输出部分采用DSP控制，实现高分辨率D/A转换。输出波形精度高，失真小，线性好。保证输出精度电压电流输出精度达到0.05%。并采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，可方便的进行施工现场试验。
4．小信号输出具备一路电压模拟小信号和一路电流模拟小信号，可针对配电自动化终端的直流模拟量模数转换功能进行测试。
5．模拟主站具有配电模拟主站功能，可实现与 FTU、DTU 通信，读取保护定值参数和压板状态，并支持修改定值和投退压板。支持检测项目管理、人员权限管理、检测任务管理和配电终端案例管理。
6．录波功能可远方设定配电终端启动条件参数，通过过流故障、线路失压、零序电压、零序电流突变等，实现装置录波，进行稳态录波和暂态录波两种波形功能和性能检测。
7．支持自动扫码功能可通过扫码枪自动读取FTU、DTU的二维码校验终端版本等信息。能够支持自动录入配电终端二维码信息，支持规约测试软件读取固有参数，并将二者自动进行对比，自动生成对比结果。
8．接口完整带有两个USB口和两个网口，可与计算机及其它外部设备通信。
交流电流输出
|
相电流输出时每相输出范围（有效值） |
0～100A |
|
输出精度 |
I≤30A时，±0.05%，
I＞30A时，±0.1% |
|
相电流长时间允许工作值（有效值 |
10A |
|
电流最大输出功率 |
500VA |
|
频率范围（基波） |
0~1200Hz |
|
谐波次数 |
1~24次 |
交流电压输出
|
相电压输出（有效值） |
0～300V |
|
线电压输出（有效值） |
0～512V |
|
输出精度 |
±0.05% |
|
电压输出功率 |
50VA |
|
频率范围（基波） |
0～1200Hz |
|
谐波次数 |
1～24次 |
开关量
8路开关量输入
空接点 “1”：≤10kΩ；“0”：≥20 kΩ
电位接点接入“0”：0～ +6V；“1”：+11 V～ +250V
8路开关量输出 8路开出均为快速开出
遮断容量 DC：250V／0.5 A；AC：250V／0.5 A
时间测量范围
0.1ms～9999s，测量精度＜0.1ms。
输入电源
AC220V±15%，50Hz±2.5Hz。
