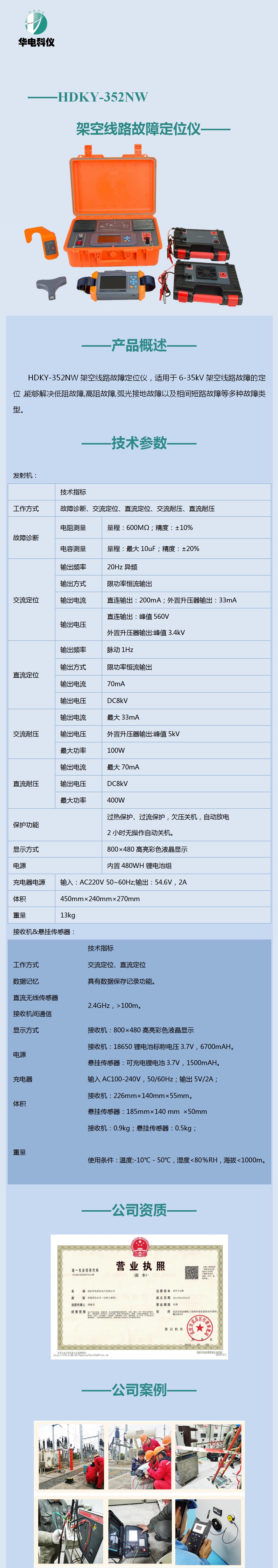

HDKY-352NW架空线路故障定位仪
设备名称：架空线路故障定位仪
型 号：HDKY-352NW
数 量：1台套
生产厂家：武汉华电科仪电气有限公司
架空线路故障定位仪，适用于6-35kV架空线路故障的定位，能够解决低阻故障,高阻故障,弧光接地故障以及相间短路故障等多种故障类型。提供了一整套完整的架空线故障定位解决方案，集成故障诊断、交流定位、直流定位、直流耐压、交流耐压四种功能。创新的交流定位模式，对于低阻故障，在线路正下方检测特征信号, 无须登杆挂接传感器，具有操作简单，使用方便的特点。对于安装有智能开关（存在接地PT）线路发生的高阻故障，采用交流定位+升压器的方式，无需解除PT。发射机内置大容量锂电池，方便使用和携带。
整套设备主要由发射机、接收机、交流升压器，直连传感器、悬挂传感器、弧光接地适配器及附件组成。
1．用途：6-35kV 架空线路故障查找定位
2．集成故障诊断、交流定位、直流定位、交流耐压、直流耐压五种功能。
3．故障诊断
4．指导合适的定位方法。
5．线路绝缘电阻、电容测量。
6．交流定位-直连输出（低过渡电阻接地）：
7．发射信号：大功率特种低频交流信号主动注入。
8．接收信号：沿线分段查找，无须登杆挂接传感器。
9．高效工作：无须登杆，极大提高测试效率，降低工作强度。
10．交流定位-外接升压器输出（线路存在接地PT，中过渡电阻接地）：
11．发射信号：大功率特种低频交流信号主动注入。
12．接收信号：沿线分段查找，需要登杆挂接传感器。
13．无需解除线路接地PT。
14．创新的阻性电流含量和电流幅值比对，解决故障范围更宽。
15．直流定位（高/低过渡电阻接地及弧光接地）：
16．发射信号：大功率脉动直流信号主动注入。
17．接收信号：沿线分段查找，需要登杆挂接传感器。
18．全能定位模式，尤其解决弧光接地定位难题。
19．直流耐压和交流耐压
20．故障修复后的验收测试。
21．发射机具有停止自动放电功能，确保操作安全。
22．发射机具有过流保护、超温保护功能。
23．发射机内置大容量锂离子电池组，携带方便。
24．接收机采样全数字化高灵敏度信号处理，判据明确直观。
25．具有数据记忆功能，掉电不丢失，定点更方便。
发射机：
|
|
技术指标 |
|
工作方式 |
故障诊断、交流定位、直流定位、交流耐压、直流耐压 |
|
故障诊断 |
电阻测量 |
量程：600MΩ；精度：±10% |
|
电容测量 |
量程：最大10uF；精度：±20% |
|
交流定位 |
输出频率 |
20Hz异频 |
|
输出方式 |
限功率恒流输出 |
|
输出电流 |
直连输出：200mA；外置升压器输出：33mA |
|
输出电压 |
直连输出：峰值560V
外置升压器输出:峰值3.4kV |
|
直流定位 |
输出频率 |
脉动1Hz |
|
输出方式 |
限功率恒流输出 |
|
输出电流 |
70mA |
|
输出电压 |
DC8kV |
|
交流耐压 |
输出电流 |
最大33mA |
|
输出电压 |
外置升压器输出:峰值5kV |
|
最大功率 |
100W |
|
直流耐压 |
输出电流 |
最大70mA |
|
输出电压 |
DC8kV |
|
最大功率 |
400W |
|
保护功能 |
过热保护、过流保护，欠压关机，自动放电
2小时无操作自动关机。 |
|
显示方式 |
800×480高亮彩色液晶显示 |
|
电源 |
内置480WH锂电池组 |
|
充电器电源 |
输入：AC220V 50~60Hz;
输出：54.6V，2A |
|
体积 |
450mm×240mm×270mm |
|
重量 |
13kg |
接收机&悬挂传感器：
|
|
技术指标 |
|
工作方式 |
交流定位、直流定位 |
|
数据记忆 |
具有数据保存记录功能。 |
直流无线传感器
接收机间通信 |
2.4GHz，>100m。 |
|
显示方式 |
接收机： |
|
电源 |
接收机：18650锂电池标称电压3.7V，6700mAH。
悬挂传感器：可充电锂电池3.7V，1500mAH。 |
|
充电器 |
输入AC100-240V，50/60Hz；输出5V/2A； |
|
体积 |
接收机：226mm×140mm×55mm。
悬挂传感器：185mm×140 mm ×50mm |
|
重量 |
接收机：0.9kg；
悬挂传感器：0.5kg； |
使用条件：温度:-10℃－50℃，湿度<80％RH，海拔<1000m。
