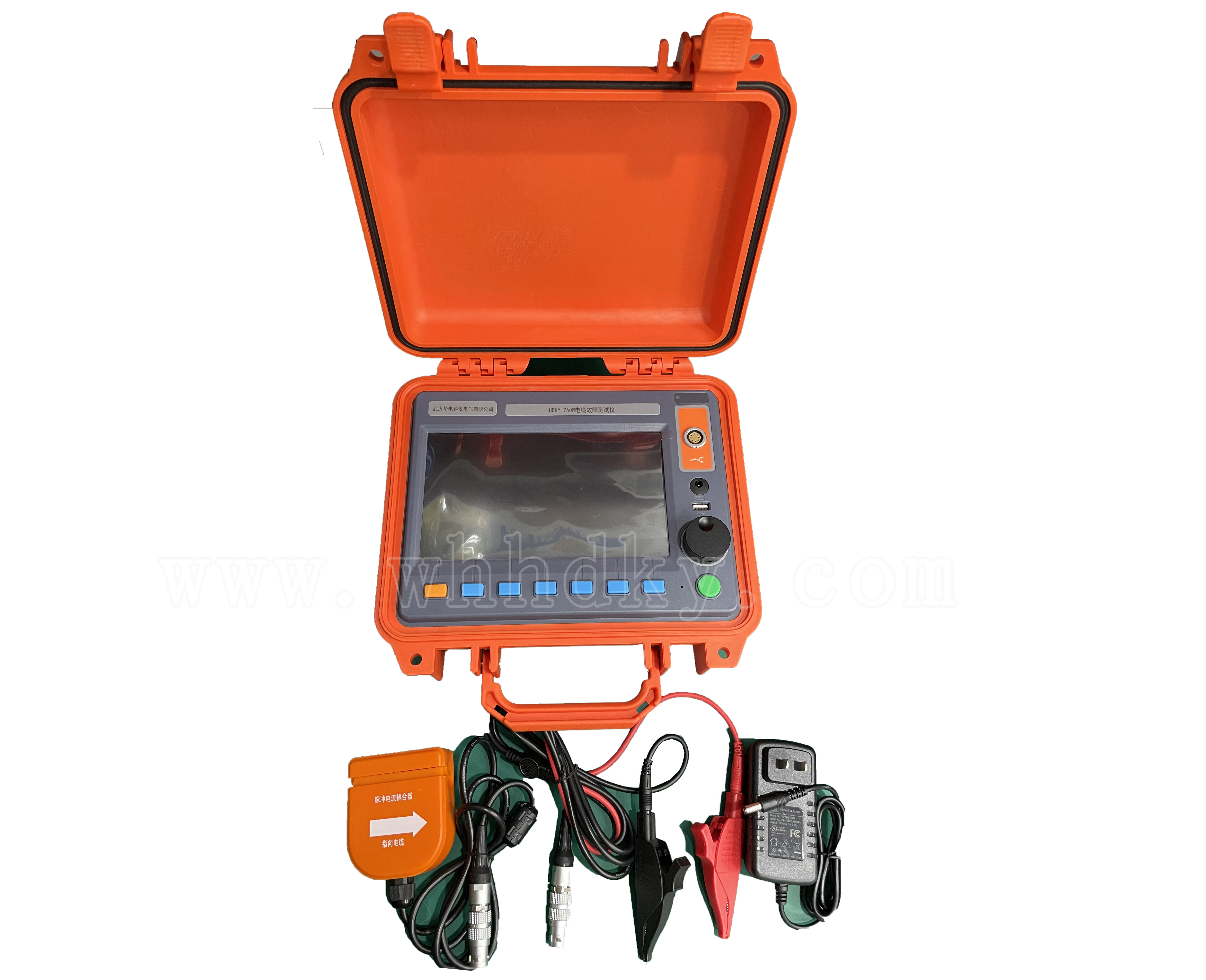

HDKY-760W电缆故障测距仪
设备名称：电缆故障测距仪
型 号：HDKY-760W
数 量：1台套
生产厂家：武汉华电科仪电气有限公司
HDKY-760W电缆故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。
低压脉冲方式可以独立使用；在脉冲电流方式下需要和高压信号发生器配合使用；在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合；在测距完成后须使用数字式多功能电缆故障定点仪进行精确定点。它们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。
1、多种测距方法：
l 低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
l 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
l 多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。
2、400MHz实时采样：
l 国内同类仪器最高采样频率，与国际最高水平接轨。
l 提供最高0.1m的测距精度，测量盲区小，对近端故障和短电缆特别有效。
3、自动测量功能
l 自动选择合适的范围和增益，给出故障位置，测试更简单。
l 仅支持低压脉冲模式。
/4、自动定标功能：
l 自动分析故障波形的特征波形，给出可能的故障位置。
l 仅支持低压脉冲模式。
5、增强画中画暂存比较功能
l 界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
l 支持低压脉冲和脉冲电流波形比较功能，故障距离多方位验证，判断更准确。
6、全局显示功能
l 对波形进行缩放时，同时显示全局波形，定标测距更方便。
7、触摸操作和机械按键两种操作方式
l 触摸按键，操作更加灵活，具有手势操作功能。
l 可以对光标进行拖拽，双击操作，定位更加简单、方便。
8、高亮大屏彩色液晶显示，界面友好：
l 波形清晰，尤其在多次脉冲测试中，多个波形采用不同颜色，更易于识别。
l 8寸大屏幕液晶，亮度达到1500cd/m2，达到阳光可视要求。
l 支持背光亮度自动调整功能。
9、波形存储、计算机联机通讯：
l 可在机内存储大量波形。
l 使用U盘进行波形数据的导出。
l 可以和计算机（台式机或笔记本机）连接，进行联机通讯。
l 提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
10、电源管理：
l 仪器在1分钟内无操作时，将减弱背光；30分钟无操作，将自动关机，以减少电量消耗。
l 当电池欠压时，仪器也将自动关机，以保护电池。
l 内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
l 工作时间长：使用充满电的锂离子电池，仪器能连续工作≥10小时。
l 坚固机壳，质轻便携。
工作模式：低压脉冲、脉冲电流、多次脉冲。
信号增益调节范围：70dB。
低压脉冲发射电压：30V。
测量误差：±（0.5%×L+1m）,L≥20m
低压脉冲发射脉冲宽度：40ns~20.5us
最高分辨率：0.1m。
最大采样频率：400MHz实时采样。
最大测距范围：100km。
波速设定范围：100m/us~300m/us
测距盲区：2m。
波形保存数量：100条
通讯接口：USB,蓝牙(选配)。
电源：锂离子电池组，标称电压7.4V,6000mAh。
电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用10小时以上(随着电池的老化，连续使用时间会相应缩短)。
充电器：输入AC220V，50Hz，充电电流2A，充电时间6小时。
体积：274×218×81mm
质量：主机2.6kg
使用条件：
1) 温度：-10℃～+40℃；
2) 湿度：5％～90％RH（25℃）；
3) 海拔：h<4500m。
