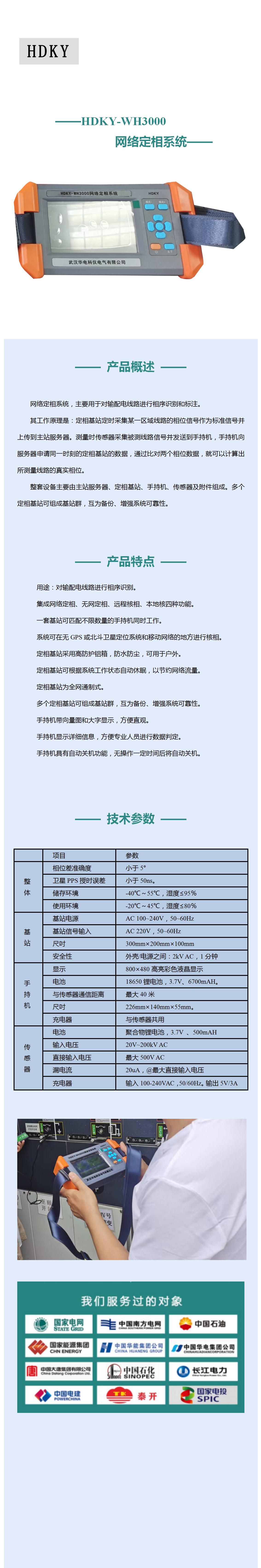

HDKY-WH3000网络定相系统
设备名称：网络定相系统
型 号：HDKY-WH3000
数 量：1台套
生产厂家：武汉华电科仪电气有限公司
网络定相系统，主要用于对输配电线路进行相序识别和标注。
其工作原理是：定相基站定时采集某一区域线路的相位信号作为标准信号并上传到主站服务器。测量时传感器采集被测线路信号并发送到手持机，手持机向服务器申请同一时刻的定相基站的数据，通过比对两个相位数据，就可以计算出所测量线路的真实相位。
整套设备主要由主站服务器、定相基站、手持机、传感器及附件组成。多个定相基站可组成基站群，互为备份、增强系统可靠性。
l 用途：对输配电线路进行相序识别。
l 集成网络定相、无网定相、远程核相、本地核四种功能。
l 一套基站可匹配不限数量的手持机同时工作。
l 系统可在无GPS或北斗卫星定位系统和移动网络的地方进行核相。
l 定相基站采用高防护铝箱，防水防尘，可用于户外。
l 定相基站可根据系统工作状态自动休眠，以节约网络流量。
l 定相基站为全网通制式。
l 多个定相基站可组成基站群，互为备份、增强系统可靠性。
l 手持机带向量图和大字显示，方便直观。
l 手持机显示详细信息，方便专业人员进行数据判定。
l 手持机具有自动关机功能，无操作一定时间后将自动关机。
|
|
项目 |
参数 |
|
整体 |
相位差准确度 |
小于5° |
|
卫星PPS授时误差 |
小于50ns。 |
|
储存环境 |
-40℃～55℃，湿度≤95％ |
|
使用环境 |
-20℃～45℃，湿度≤80％ |
|
基站 |
基站电源 |
AC 100~240V，50~60Hz |
|
基站信号输入 |
AC 220V，50~60Hz |
|
尺寸 |
300mm×200mm×100mm |
|
安全性 |
外壳/电源之间：2kV AC，1分钟 |
|
手持机 |
显示 |
800×480高亮彩色液晶显示 |
|
电池 |
18650锂电池，3.7V、6700mAH。 |
|
与传感器通信距离 |
最大40米 |
|
尺寸 |
226mm×140mm×55mm。 |
|
充电器 |
与传感器共用 |
|
传感器 |
电池 |
聚合物锂电池，3.7V 、500mAH |
|
输入电压 |
20V~200kV AC |
|
直接输入电压 |
最大500V AC |
|
漏电流 |
20uA，@最大直接输入电压 |
|
充电器 |
输入100-240VAC，50/60Hz。输出5V/3A |
