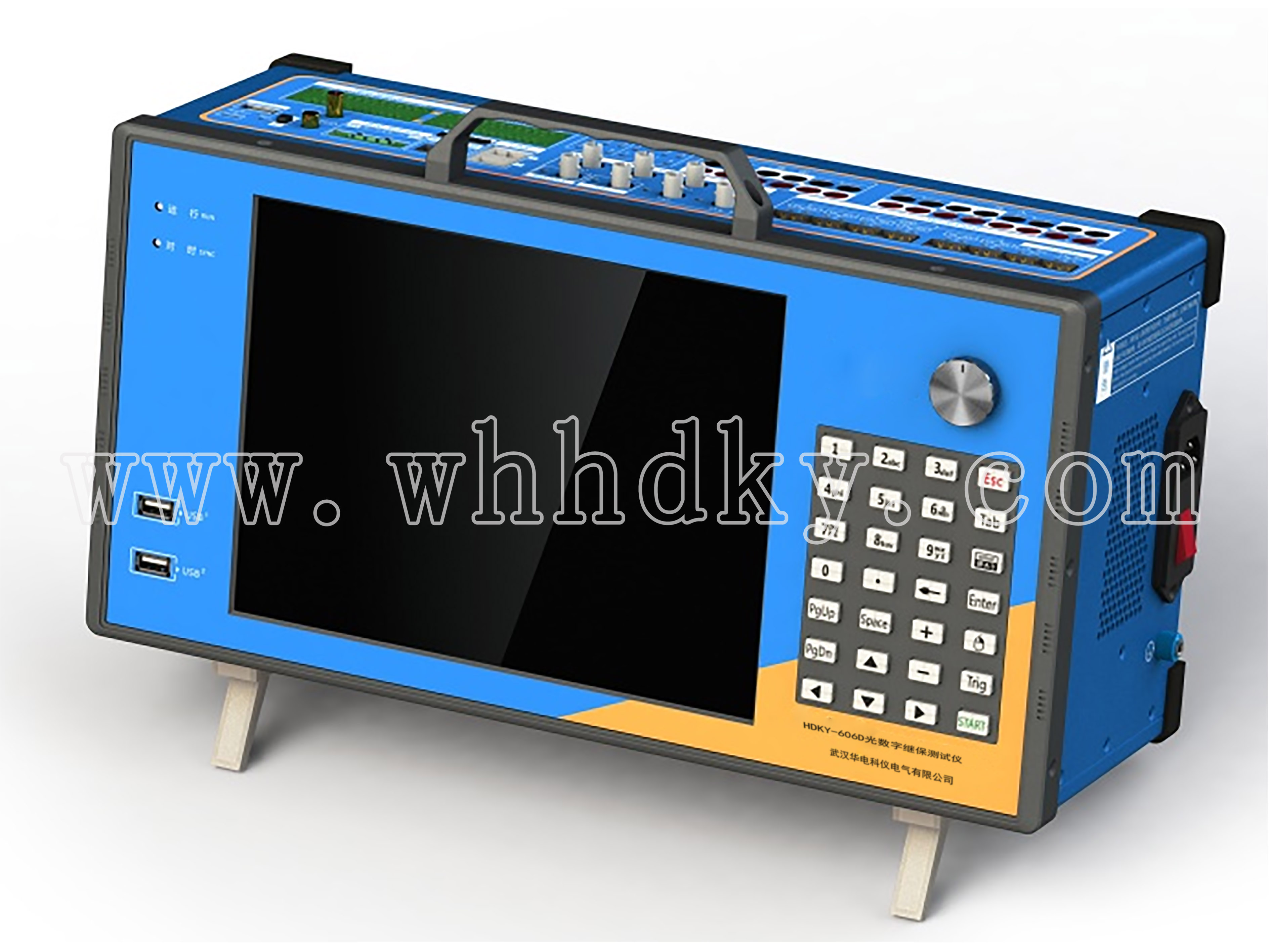

HDKY-606D光数字继保测试仪
设备名称：光数字继保测试仪
型 号：HDKY-606D
数 量：1台套
生产厂家：武汉华电科仪电气有限公司
HDKY-606D光数字继保测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。
产品配备高性能功率放大器并基于强大的PowerPC+X86平台，采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。
1) 智能测试模块
支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。
2) 自动测试
具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；
3) 多种扫描模式
支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；
4) 安全及报警
具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；
5) 虚端子图形化显示
支持虚端子图形化显示功能，数据流向清晰明了；
6) 报文同时收发
支持IEC61850-9-1、IEC61850-9-2及GOOSE光数字报文输出。GOOSE信号可独立收发，也可与IEC61850-9-2共一个光以太网接口收发；
7) FT3/扩展FT3
支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；
8) 异常测试
具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；
9) 故障回放
支持故障仿真和COMTRADE格式数据回放功能；
10) MMS服务
具备MMS定值读写功能，可读写智能IED设备定值等配置信息；
11) 对时与授时
具备同步触发功能，支持直接接入GPS/BD天线进行对时，也支持IRIG-B、PPS及PTP 1588对时方式并可支持对外输出IRIG-B、PPS及PTP 1588授时信号；
12) 报文接收及分析
具备报文接收及分析功能，可将接收到的报文用ZHNPA打开进行分析或导出
13) 单纤模式
光口支持单纤发送、单纤接收，支持光功率测试；
14) 触摸操作
配备10.4寸高分辨率显示屏，支持触摸操作；
15) 无线连接
提供4G远程测试功能，具备WiFi模块，方便用户使用；
|
同步 |
|
接口类型 |
GPS/BD ANT,IRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588 |
|
数量 |
GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS电信号 2对：1对对时，1对授时；IEEE 1588 1对 |
|
无线连接 |
|
接口类型 |
WIFI、4G |
|
有线连接 |
|
接口类型 |
百兆Lan口，RJ45 |
|
数量 |
2个 |
|
供电电源 |
|
供电电压 |
交/直流 220V，允许偏差：-20%~15% |
|
供电频率 |
47~65 Hz |
|
IEC 61850通讯接口 |
|
功能 |
任意配置为IEC 61850 9-1/9-2的SMV发送、接收端或GOOSE发送、接收端 |
|
接口类型 |
LC光口， |
|
数量 |
8对,6对为100M自适应，2对为100/1000M自适应 |
|
波长 |
1310nm |
|
IEC 60044通讯接口 |
|
功能 |
IEC60044-7/8、DL/T282报文的接收、发送 |
|
接口类型 |
ST |
|
数量 |
6个发送口，2个接收口 |
|
USB 口 |
|
数量 |
3个 |
|
工作环境条件 |
|
工作温度 |
-10℃~50℃ |
|
湿度 |
≤95%,无凝露 |
|
其他 |
|
联机接口 |
RJ45 |
|
显示屏 |
10.4寸真彩液晶显示，带触摸功能 |
