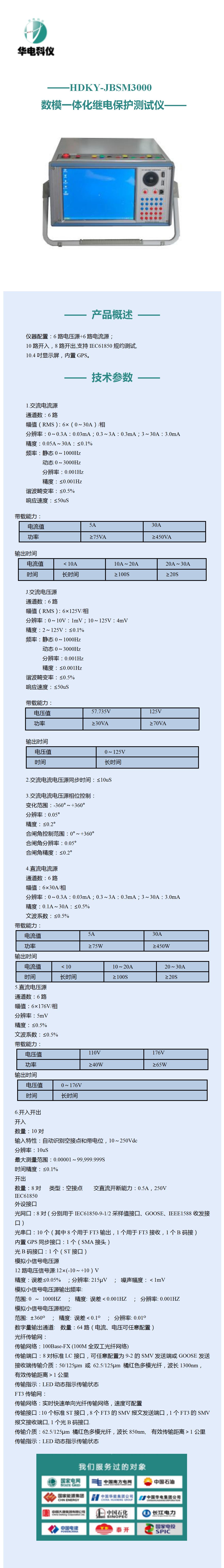

1.交流电流源
A． 通道数：6路
B． 幅值（RMS）：6×（0～30A）/相
C． 分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA
D． 精度：0.05A～30A：≤0.1%
E． 频率：静态0～1000Hz
动态0～3000Hz
分辨率：0.001Hz
精度：≤0.001Hz
F． 谐波畸变率：≤0.5%
G． 响应速度：≤50uS
H． 带载能力：
|
电流值 |
5A |
30A |
|
功率 |
≥75VA |
≥450VA |
I． 输出时间
|
电流值 |
＜10A |
10A～20A |
20A～30A |
|
时间 |
长时间 |
≥100S |
≥20S |
J.交流电压源
A． 通道数：6路
B． 幅值（RMS）：6×125V/相
C． 分辨率：0～10V：1mV；10～125V：4mV
D． 精度：2～125V：≤0.1%
E． 频率：静态0～1000Hz
动态0～3000Hz
分辨率：0.001Hz
精度：≤0.001Hz
F． 谐波畸变率：≤0.5%
G． 响应速度：≤50uS
H． 带载能力：
|
电压值 |
57.735V |
125V |
|
功率 |
≥30VA |
≥70VA |
I． 输出时间
2.交流电流电压源同步时间：≤10uS
3.交流电流电压源相位控制：
A. 变化范围：-360°～+360°
B. 分辨率：0.05°
C. 精度：≤0.2°
D. 合闸角控制范围：0°～+360°
E. 合闸角分辨率：0.05°
F. 合闸角精度：≤0.2°
4.直流电流源
A． 通道数：6路
B． 幅值：6×30A/相
C． 分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA
D． 精度：0.1A～30A：≤0.5%
E． 文波系数：≤0.5%
F． 带载能力：
G． 输出时间
|
电流值 |
＜10 |
10～20A |
20～30A |
|
时间 |
长时间 |
≥100S |
≥20S |
5.直流电压源
A． 通道数：6路
B． 幅值：6×176V/相
C． 分辨率：5mV
D． 精度：≤0.5%
E． 文波系数：≤0.5%
F． 带载能力：
|
电压值 |
110V |
176V |
|
功率 |
≥40W |
≥65W |
G． 输出时间
6.开入开出
A． 开入
数量：10对
输入特性：自动识别空接点和带电位，10～250Vdc
分辨率：10uS
最大测量范围：0.00001～99,999.999S
时间精度：≤0.1%
B． 开出
数量：8对
类型：空接点
交直流开断能力：0.5A，250V
7. IEC61850
Ø 外设接口
光网口：8对（分别用于IEC61850-9-1/2采样值接口、GOOSE、IEEE1588收发接口）
光串口：10个（其中8个用于FT3输出，1个用于FT3接收，1个B码接）
内置GPS同步接口：1个（SMA接头）
光B码接口：1个（ST接口）
l 模拟小信号电压源
12路电压信号源:12×(-10～+10）V
l 精度：误差≤0.05% ；分辨率: 215μV ； 噪声幅度：＜1mV
l 模拟小信号电压源输出频率:
范围: 0 ～ 1000HZ ； 精度: 误差＜0.001HZ ； 分辨率: 0.001HZ
l 模拟小信号电压源相位:
范围: ±360º ； 精度: 误差＜0.1º ； 分辨率: 0.01º
l 数字量输出通道:
数量：64路（电流、电压可任意配置）
l 光纤传输网：
传输网络：100Base-FX (100M全双工光纤网络)
l 传输端口：8对标准LC接口，可任意配置为9-2的SMV发送端或GOOSE发送接收端
传输介质：50/125μm 或 62.5/125μm 橘红色多模光纤，波长1300nm，
l 有效传输距离＞1公里
l 传输指示：LED动态指示传输状态
l FT3传输网：
传输网络：实时快速单向光纤传输网络，速度可配置
传输接口：10个标准ST接口，8个FT3的SMV报文发送端口，1个FT3的SMV报文接收端口, 1个光B码接口.
l 传输介质：62.5/125μm 橘红色多模光纤，波长850nm,
l 有效传输距离＞1公里
l 传输指示：LED动态指示传输状态
Ø 二、技术特点
l 8对SMV和GOOSE口；多组SMV与GOOSE可以配置到同一光口也可配置到不同光口；10路光串口，用于FT3输入、输出口及B码输入。
l 支持8路独立符合IEC60044-8（FT3）规范的采样值（SMV）报文输出，1路输入；支持同步/异步传输方式，支持多种传输速率；
l 支持12组符合IEC61850-9-2规范的采样值（SMV）报文输出，采样点等间隔输出，完全满足国网的最新标准；
l 支持12组GOOSE输出，8组GOOSE输入,可以配置在任意光口；GOOSE支持单点、双点、时间、浮点、整型等类型
l 可单独设置每个通道的品质位，
l 能真正模拟MU延时
l 具备虚端子测试功能；
l 具有报文示波功能，可接收并解析符合IEC61850-9-2规范的采样值（SMV）报文，GOOSE报文，实现装置输出的自环测试；同时可接收合并单元（MU）或其他IED设备发出的光数字信号，实时显示其波形、幅值、角度和频率；
l 具有强大的报文记录、报文在线告警和离线报文分析功能
l 支持多组GOOSE 报文接收或发送；
l SMV与GOOSE的收发光口可任意配置，既可配置为同光口收发，也可配置为独立收发；
l 完整解析保护模型文件（ICD，CID，SCD等文件），实现电流电压通道选择、比例系数、ASDU数目、采样率、GOOSE信息等的自动配置，简单方便地实现保护测试，提高工作效率；
l 可进行丢帧、失步、飞点、错序、置品质位无效、错值测试等报文测试功能；
l 具有GPS、IRIG-B、IEEE1588同步对时功能；
l 具备备自投装置调试功能
l 12路独立的模拟小信号输出，可兼容测试各种接受电子式互感器信号的保护；或者连接各种品牌的功率源，进行普通保护与数字化保护的对比测试；
l 10对开入量，4对通用开出量，4对快速开出量，GOOSE信息报文，实现保护的完整闭环测试；
l 软件测试功能丰富，能够对线路保护、母线保护、变压器保护、发变组保护等各种微机保护装置以及备自投等装置进行测试；
l 支持标准的COMTRADE格式波形回放；
8.软件功能
Ø 测试方案；
Ø 任意测试、4V+6I任意测试；
Ø 常用继电器（电流、电压、时间、中间、低周、低压、反时间、功率方向、差动等）；
Ø 线路保护（距离定值校验、阻抗特性搜索、阻抗特性验证、零序定值校验、工频变化量距离定值校验、整组测试、重合闸测试、模拟转换性故障、检无压检同期、精工电流、精工电压、系统振荡）；
Ø 变压器保护（比率制动、6I比率制动、谐波制动、间断角制动、差动整组、反时限过激磁保护）
Ø 发电机保护（差动、失磁、励磁）
Ø 自动装置（同期、备自投、快切）
Ø 暂态回放
Ø 状态序列
Ø 内置GPS实现多机同步输出
9.其它
供电电压范围：110～265Vac/110V～220Vdc；
供电电压频率：45～65Hz
使用温度：-5～+50℃
重量：15Kg
尺寸：365×200×450mm
接口：网口/串口（用于联机）；USB（用于升级报告）
