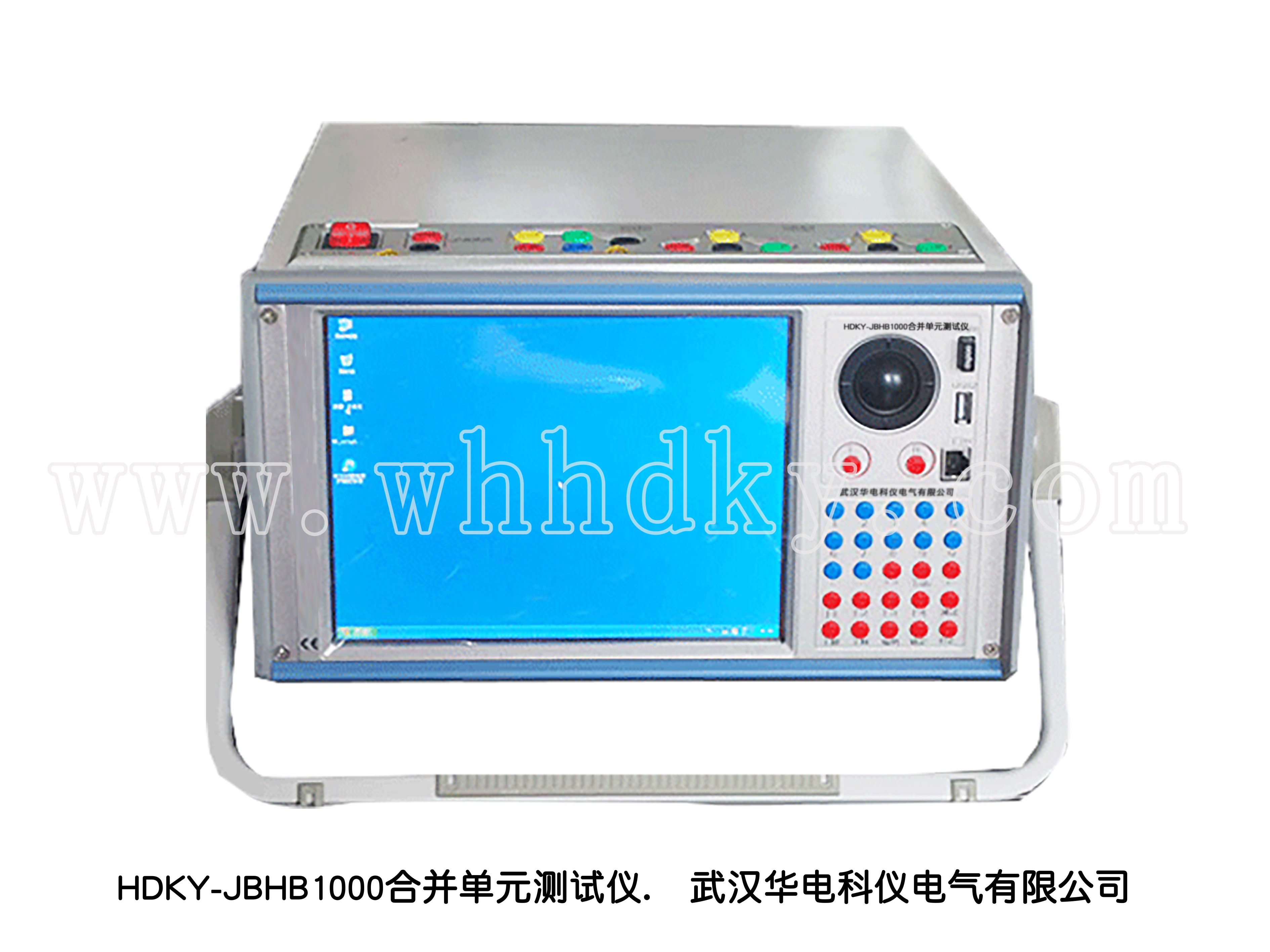

HDKY-JBHB1000合并单元测试仪
设备名称：合并单元测试仪
型 号：HDKY-JBHB1000
数 量：1台套
生产厂家：武汉华电科仪电气有限公司
1. 采样精度测试：测试合并单元的采样精度，包括幅值、频率、相位。合并单元的输入端会对输入的模拟量进行采样，所以采样的精度是合并单元重要指标，运行前或检修时需要进行测试校正。
2. 采样延迟测试：测试合并单元的AD采样延迟和对采样数据的处理延迟。电流电压从合并单元的输入端到合并单元的输出端，除了额定延迟时间外还有合并单元本身的处理延迟，属个体特性，需进行测试。
3. 输出报文测试：该项功能主要是测试合并单元输出的9-2和GOOSE报文，检测报文的完整性、丢包、重号、跳变、失步、品质异常、离散度异常等。能在线实时告警并记录，能离线分析记录下来的报文。
4. 时钟精度测试：该项测试分为对时精度测试和守时精度测试。
5. 电压切并测试：通过发送GOOSE信号给MU测试其电压并列和切换功能是否正常。
6. 离线分析PCAP格式报文：可以对我们自己或者任意第三方记录的MU输出报文进行离线分析，包括离散度、完整性、波形等等。
1. 交流电流源
A．通道数：6路
B．幅值（RMS）：6*（0～15A）/相，或6*（0～30A）/相
C．分辨率：1.0mA
D．精度：≤0.05%(0.2A～30A)
E．频率：静态：0～1000Hz
动态：0～3000Hz
分辨率：0.001Hz
精度：≤0.001Hz
F．谐波畸变率：≤0.2%
G．响应速度：<100μs
H．带载能力：
|
电流值 |
5A |
15A |
30A |
|
功率 |
≥75VA |
≥225VA |
≥450VA |
I．输出时间：
|
电流值 |
＜10A |
10～15A |
20～30A |
|
时间 |
长时间 |
≥300S |
≥20S |
2. 直流电流源
A．通道数：6路
B．幅值：6*0～±20A/相
C．分辨率：1.5mA
D．精度：≤0.5%
E．纹波系数：≤0.5%
F．带载能力：
G．输出时间：
|
电流值 |
＜10A |
10～20A |
|
时间 |
长时间 |
≥100S |
3. 交流电压源
A．通道数：6路
B．幅值（RMS）：6*0～125V/相
D．精度：≤0.05%（5～125V）
E．频率：静态：0～1000Hz
动态：0～3000Hz
分辨率：0.001Hz
精度：≤0.001Hz
F．谐波畸变率：≤0.2%
G．响应速度：<100μs
H．带载能力：
|
电压值 |
57.735V |
125V |
|
功率 |
≥30VA |
≥80VA |
I．输出时间：
4. 直流电压源
A．通道数：6路
B．幅值：6*0～±176V/相
C．分辨率：6mV
D．精度：≤0.5%
E．纹波系数：≤0.5%
F．带载能力：
|
电压值 |
110V |
176V |
|
功率 |
≥50W |
≥80W |
G．输出时间：
5.小信号输出
A．通道数：12路
B．幅值（RMS）：AC:12*0～7.07V/相;DC:12*(-10V～+10V)/相
C．最大输出电流10mA
D．分辨率：250μA
E．精度：≤0.05%
F．幅频变化：≤±0.1%～0.5%（0～1000Hz）
G．谐波畸变率：≤0.05%
6.交流电流电压源同步时间：≤10μs
7.交流电流电压源相位控制
A. 变化范围：-360°～+360°
B. 分辨率：0.05°
C. 精度：≤0.2°
D. 合闸角控制范围：0°～+360°
E. 合闸角分辨率：0.05°
F. 合闸角精度：≤0.2°
8.开关量输入输出
A.开关量输入
数量：10对
输入特性：自动识别空接点和带电位，10～250VDC
分辨率：10μs
最大测量范围：0.00001～999,999.999S
时间精度：≤0.1%
B.开关量输出
数量：8对
类型：空接点
继电器开出数量：4对
交流断开能力：5A，250VAC
直流断开能力：0.5A,250VDC
快速开出数量：4对
直流断开能力：0.1A,350VDC
9.接口
以太网接口
LC光以太网口：8对（一收一发为一对），用于IEC618509-1/2/GOOSE收发，可以灵活配置。
以太网接口：10/100Mbit，2个光串口
9个（8个用于FT3输出，1个用于FT3接收）
同步接口
内置GPS：1个（SMA接头）
光B码接口：1个（ST接口）
电PPS输入接口：1个
10.其它
A．供电电压范围：110～265VAC/110V～220VDC
B．供电电压频率：45～65Hz
C．使用温度：-20～+70℃
D．重量：15Kg
E．尺寸：365*200*450mm
F．接口：网口（用于联机）；USB口（用于软件升级、报告传送及USB鼠标、键盘接口）
