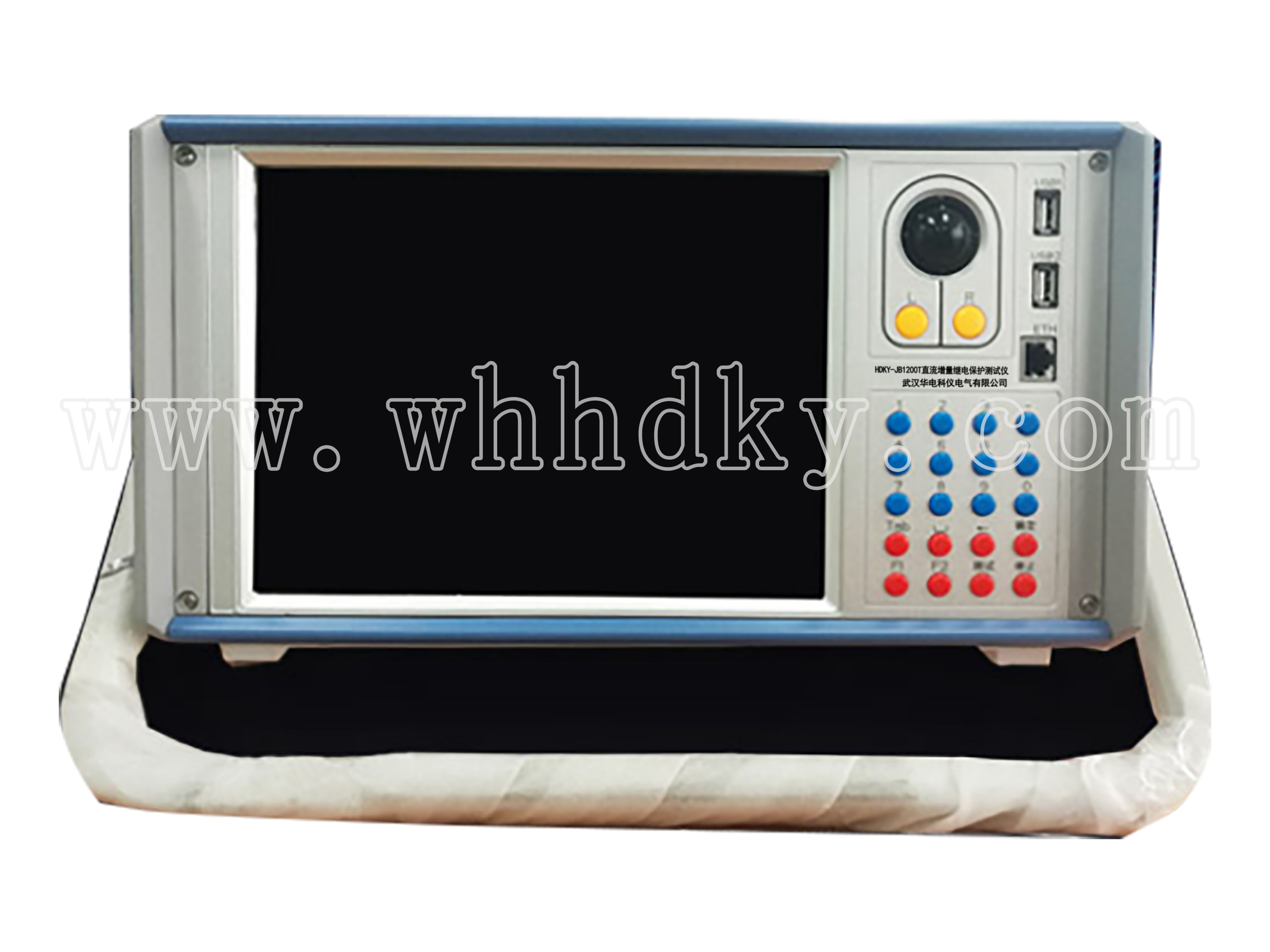

HDKY-JB1200T直流增量继电保护测试仪
设备名称:直流增量继电保护测试仪
型 号:HDKY-JB1200T
数 量:1台套
生产厂家:武汉华电科仪电气有限公司
HDKY-JB1200T直流增量继电保护测试仪是集常规6电压6电流输出与符合地铁直流供电继电保护所用直流小信号于一体的继电保护测试仪;既适用于传统变电站继电保护调试,也适用于地铁增量保护的近端短路保护、远端短路保护、di/dt延时保护、限时过流保护、单次短路保护、最小电压保护、最大电压保护等保护功能测试。
1. 冗余备份:两组电流电压源完全独立
2. 所有通道能够同时输出
3. 独有的测试方案功能
4. 6路电流源实现变压器两侧差动试验
5. 带10.4寸显示屏,可脱机也可以联机操作
小信号直流源:
A.700mVDC直流电压源:
输出范围:2*0~700mVDC
负载:≥30Ω
最小分辨率:0.001mV
准确度:1 mV~7 mV:≤0.5%;7mV~700 mV:≤0.05%;
B.30mADC直流电流源:
输出范围:2*0~30mADC
负载:≤270Ω
最小分辨率:0.001mA
准确度:0.05%或±3uA
C.10VDC直流电压源:
输出范围:3*0~10VDC
负载:≥1kΩ
最小分辨率:0.3mV
准确度:0.5V~10V:≤0.05%;
交流电流源
A.幅值(RMS):6*0~40A/相
B.最大输出功率:>300VA
C.分辨率:0~0.4A:0.01mA;0.4~4A:0.1mA;4~40A:1.0mA
D.精度:0.05A~40A:≤0.1%
E.频率:静态0~1000Hz
动态0~3000Hz
分辨率:0.001Hz
精度:≤0.001Hz
F.谐波畸变率:≤0.2%
G.响应速度:≤100uS
H.输出时间:
电流值 <10A 10A~20A 20A~40A
时间 长时间 ≥100S ≥20S
直流电流源
A.幅值:6*0~20A/相
B.最大输出功率:≥300W
C.分辨率:0~0.3A:0.015mA;0.3~3A:0.15mA;3~20A:1.5mA
D.精度:0.05A~20A:≤0.5%
E.纹波系数:≤0.5%
F.输出时间:
电流值 <10A 10A 20A
时间 长时间 ≥100S ≥20S
交流电压源
A.幅值(RMS):6*0~300V/相
B.最大输出功率:>100VA
C.分辨率:4mV
D.精度:2~125V:≤0.1%
E.频率:静态0~1000Hz
动态0~3000Hz
分辨率:0.001Hz
精度:≤0.001Hz
F.谐波畸变率:≤0.2%
G.响应速度:≤100uS
H.输出时间:
电压值 0~300V
时间 长时间
直流电压源
A.幅值:6*0~412V/相
B.最大输出功率:>100W
C.分辨率:6mV
D.精度:≤0.5%
E.纹波系数:≤0.5%
F.输出时间:
电压值 0~412V
时间 长时间
交流电流电压源同步时间:≤10uS
交流电流电压源相位控制:
A.变化范围:-360°~+360°
B.分辨率:0.05°
辅助直流
A.幅值:0~300V
B.最大输出功率:>100W
C.分辨率:10mV
D.精度:≤0.5%
E.纹波系数:≤0.5%
开入开出
A.开入
数量:8组
输入特性:自动识别空接点和带电位,10~250Vdc
分辨率:10uS
最大测量范围:0.00001~99,999.999S
时间精度:≤0.1%
B.开出
数量:4组
类型:空接点
交直流开断能力:0.5A,250V
功能
A.测试方案;
B.任意测试;
C.常用继电器(电流、电压、时间、中间、低周、低压、反时间、功率方向、差动等);
D. 线路保护(距离定值校验、阻抗特性搜索、阻抗特性验证、零序定值校验、工频变化量距离 定值校验、整组测试、重合闸测试、模拟转换性故障、检无压检同期、精工电流、精工电压、系统振荡);
E.变压器保护(比率制动、6I比率制动、谐波制动、间断角制动、差动整组、反时限过激磁保护)
F.发电机保护(差动、失磁、励磁)
G.自动装置(同期、备自投、快切)
H.暂态回放
I.状态序列
其它
A.供电电压范围:110~265Vac/110V~250Vdc;
B.供电电压频率:45~65Hz
C.使用温度:-5~+50℃
D.重量:15Kg
E.尺寸:365×200×450mm
选配件
A.内置GPS模块
B.IRIG-B接收
