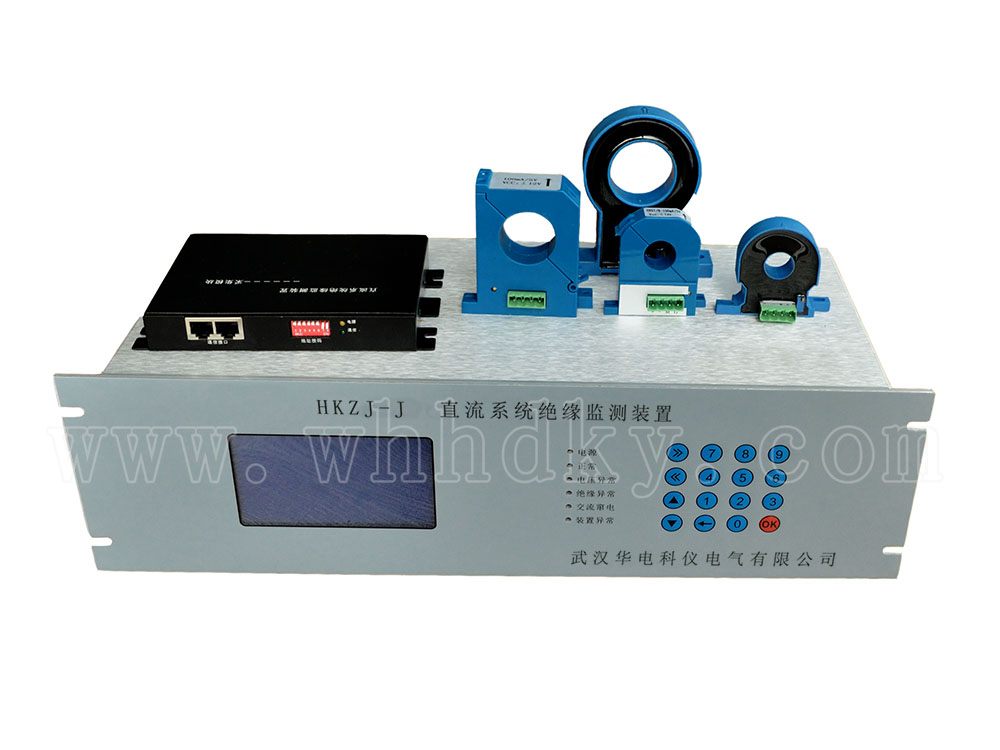

直流系统绝缘监测装置（中性）HKZJ-J
设备名称：直流系统绝缘监测装置（中性）型号：HKZJ-J数量：1台/套生产厂家：武汉华电科仪电气有限公司
电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地，在两点接地的情况下，都可能造成保护误动或者保护拒动，危害一次系统正常运行。
由于直流系统的复杂性和动态性，直流接地故障往往难以定位。同时由于微机保护和综合自动化系统的广泛应用，又对直流系统接地监测装置的准确性和安全性提出了更高的要求。
根据监测原理的不同，直流系统接地监测装置可分为交流低频检测原理与直流漏电流检测原理，交流低颇检测原理类型的绝缘监测装置在检测过程中必需向直流系统中施加一特定的检测信号，不能实时监测直流系统中各回路的漏电流大小，检测速度慢且抗分布电容扰能力弱，因此在行业标准中建议用户使用直流漏电流监测原理的绝缘监测装置，该装置采用纯直流漏电流监测原理，具有平衡桥检测模式与不平衡桥检测模式，可实时显示各回路漏电流大小。
该装置具有完善的直流绝缘故障监测功能，可监测直流系统中的各类接地故障，包括单点接地、多点接地、两极接地、交流窜入、直流互窜、蓄电池接地及定位，装置同时具备电压平衡、定时检测、压差告警、自动校准等功能。。
直流系统中的瞬时接地故障是一种极难发现的绝缘故障类型，但瞬时接地故障极易引起保护误动作，如何检测直流系统中的瞬时接地故障一直以来是绝缘监测中的一大难题，该装置内部集成了电压瞬态捕获与电流同步检测技术，将电压电流故障曲线进行录波，以实现瞬时接地的监测与选线告警功能。
1高性能硬件
Ø 整个系统采用工业级芯片和元器件进行设计和生产。
Ø 主机为高速32位工控CPU，采集器为单32位工控CPU。系统总处理能力随直流系统回路数（子机数）动态调整，最多可支持数十个CPU同步运行。
Ø 每条直流回路数据采集通道（对应每个传感器）都采用独立的高精度16位AD转换器，转换速度在每秒1000次以上，分辨率在1/50000以上。
Ø 传感器采用分辨度达到0.01mA，精度高于1/1000的高稳定直流传感器，长时稳定性极高，能自动跟踪系统的细微变化。
2先进的构架
Ø 系统采用了独有的DADC构架，将现场工程实施的灵活性，系统扩展的灵活性和强大的处理能力相结合。
Ø DADC构架可根据用户需要灵活配置子机数量，节省了一次成本，并能灵活的进行系统升级。
Ø DADC构架可根据现场环境灵活安排子机安装位置，便于传感器安装和布线，减小强电干扰。
Ø DADC构架将高速，高精度的AD采样和大负荷的运算量平衡的分配到主机和子机之间，是运行高效而复杂的SynSystem智能算法的基础平台。
3智慧型软件
Ø 数字信号增强DSE技术，基于FIR数字信号处理方法对海量AD采样数据进行滤波，筛选和增强，可将传感器0.1mA原始分辨度提高10倍。
Ø 小波时频特征提取SCA技术，不同于传统傅立叶变换，通过小波分析可提取信号在不同时间尺度上的特征，可精确的发掘信号的瞬时特征和长时变化特征。
Ø 特征模式匹配CMM技术，将所有回路的时频特征信息进行综合，并和系统预设的几十条特征规则进行匹配运算，作出类似人脑分析过程的智慧型判断。
4人性化界面
标签式页面显示，不同的菜单功能都采用统一的图形页面进行显示，为简洁清晰的人机工程学设计。
人性化的界面设计，系统可以通过触摸屏灵活地进行页面的选择。
5高安全性
纯直流设计，采用直流传感器直接检测回路漏电流，不注入任何信号，不对直流系统的运行造成任何影响。
所有采样单元均采用隔离设计，设备故障不影响直流系统正常的运行。
6高可靠性
Ø 软件陷阱和监控芯片双重抗干扰设计，能保证在强电干扰环境下长时间稳定运行。
Ø 传感器在初次校准后将定时进行自动校准，保证其精度。
Ø 传感器支持热插拔和自动识别，支持传感器失效自动检测。
Ø 子机支持热插拔和自动识别，主机定时校准子机时钟。
Ø 主机和子机之间SynBus总线定时自检，并实时显示通信状态。
Ø 可监测对地绝缘阻抗值范围：
Ø 接地阻抗： 0 － 50K
Ø 绝缘降低： 50－300K
Ø 可监测电压范围：
Ø 正对地电压： 0 － 300V
Ø 负对地电压： 0 － 300V
Ø 系统总电压： 0－ 300V
Ø 交流窜电电压： 0 － 280V
Ø 二段正极对地电压：0－300V
Ø 电池绝缘故障定位误差：±1节
Ø 历史记录
Ø 历史记录条数：2000条
Ø 每条历史记录可含支路数：≤32路
Ø 实时电流
Ø 电流显示分辨率：0.01mA
Ø 电流显示路数：≤240路
Ø 电流传感器量程：10mA、20mA、50mA、100mA可选
Ø 每个采集器可接支路数：≤8路
Ø 主机工作模式：平衡桥检测模式与不平衡桥检测模式可选
Ø 定时检测最小时间间隔：1小时
Ø 电压平衡补偿桥大小：40K，60K，120K；
Ø 瞬时记录：
Ø 瞬时记录频率：1KHz、500Hz、250Hz、125Hz可设置
Ø 瞬时记录条数：2000条
Ø 每条瞬时记录波形条数：8条
Ø 每条波形深度：480
Ø 无源告警输出节点数：7个
Ø 故障指示灯数量：6个
Ø 可监测系统分布电容范围：
Ø 系统分布电容： 0－200uF
Ø 可监测直流回路数：
Ø 240路
Ø 电压监测误差
Ø 小于 0.5%
Ø 通信接口
Ø RS485、以态网
