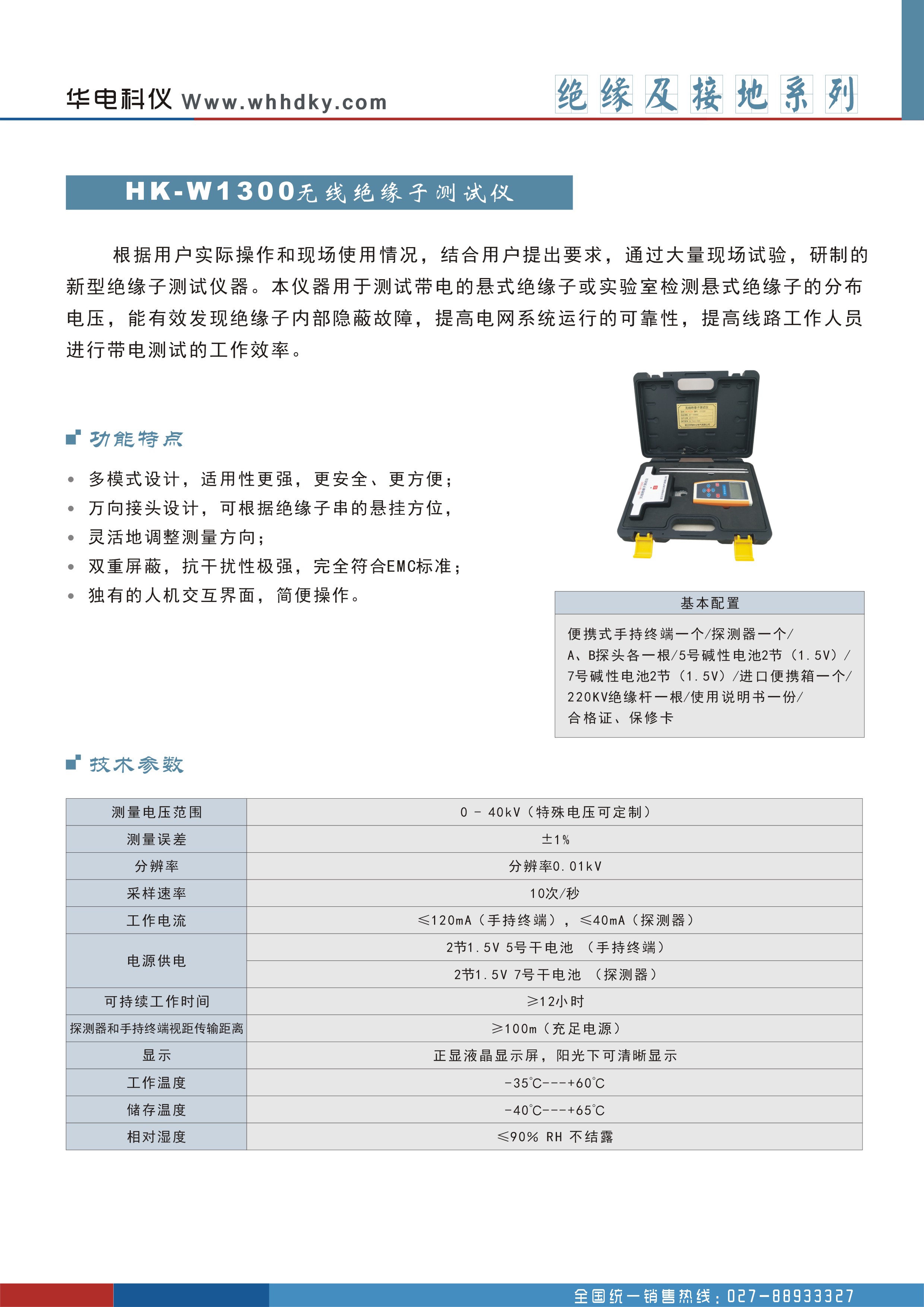

HK-W1300 无线绝缘子测试仪
设备名称：无线绝缘子测试仪型号：HK-W1300数量：1台套生产厂家：武汉华电科仪电气有限公司关键词：氧化锌避雷器带电测试仪、氧化锌避雷器特性测试仪、无线绝缘子测试仪
HK-W1300 无线绝缘子测试仪产品概述
1.1 常规用途
“HK-W1300 无线绝缘子测试仪”是根据用户实际操作和现场使用情况，结合用户提出要求，通过大量现场试验，研制的新型绝缘子测试仪器。本仪器用于测试带电的悬式绝缘子或实验室检测悬式绝缘子的分布电压，能有效发现绝缘子内部隐蔽故障，提高电网系统运行的可靠性，提高线路工作人员进行带电测试的工作效率。
本产品采用无线传输，探测器和手持终端通信距离可达100m以上，使测量过程真正达到安全可靠、快速准确。此外，该仪器具备极强的抗干扰性，完全符合(EMC)标准要求，适应各种电磁场干扰场合。
1.2 安全事项
★ 采用无线测量技术。
★ 请遵守并按规定使用本产品，确保仪器的安全运行。
★ 遵守国家电力工业的安全工器具预防性试验安全规程。
★ 特别重视对高压带电线路上或靠近高压线路上工作人员的培训考核。
★ 在带电设备上作业，必须通过绝缘操作杆进行。
附：关于“无线绝缘子测试仪”的绝缘杆的安全使用长度和试验标准。
（摘自“国家电网公司电力安全工作规程”）
产品信息
2.1 突出优势
Ø 运行电压：35 - 1000KV，不同电压等级均适用
Ø 测量电压范围：0 - 40kV（特殊电压可定制）
Ø 测量误差：≤±1%
Ø 采样速率：10次／秒
Ø 日期时间设置：调整日期和时间，便于用户浏览、查看历史数据
Ø 背光时间设置：常亮、常灭、0-999分钟内可自行设置
Ø 自动关机设置：从不、0-999分钟内可自行设置
Ø 手持终端与探测器的传输距离为≤100m
Ø 多模式设计，适用性更强，更安全、更方便
Ø 万向接头设计，可根据绝缘子串的悬挂方位，灵活地调整测量方向
Ø 双重屏蔽，抗干扰性极强，完全符合EMC标准
Ø 独有的人机交互界面，简便操作
使用简述
按下探测器的电源开关，LED绿灯闪亮，把探测器底部的万向接头固定在伸缩绝缘杆上，并根据现场情况伸展定位到合适的长度，调整好测量方向，将探测器A、B探头直接接触被测绝缘子（运行电压中）两端的金具部分，即可从手持终端显示屏上，读取并保存实时测量的电压值。
供电方式
手持终端在开机状态下，会自动提示剩余电量！
如剩余电量低，请更换电池后再使用。
★ 手持终端后盖板取下更换：5号AA碱性电池1.5V，数量2节。
★ 探测器底盖板取下更换：7号AA碱性电池1.5V，数量2节。
技术指标
|
测量电压范围
|
0 - 40kV（特殊电压可定制）
|
|
测量误差
|
±1%
|
|
分辨率
|
分辨率0.01kV
|
|
采样速率
|
10次/秒
|
|
工作电流
|
≤120mA（手持终端），≤40mA（探测器）
|
|
电源供电
|
2节1.5V 5号干电池 （手持终端）
2节1.5V 7号干电池 （探测器）
|
|
可持续工作时间
|
≥12小时
|
|
探测器和手持终端视距传输距离
|
≥100m（充足电源）
|
|
显示
|
正显液晶显示屏，阳光下可清晰显示
|
|
工作温度
|
-35℃---+60℃
|
|
储存温度
|
-40℃---+65℃
|
|
相对湿度
|
≤90％ RH 不结露
|
