上海客户购入我司HKJB-802一台,HKJB-1200六相两台,HK-DLBB录波

更新时间:2019-09-30   点击次数:

上海客户购入我司HKJB-802一台,HKJB-1200六相两台,HK-DLBB录波仪三台!

 HKJB-802三相微机继电保护测试仪可同时输出三相电流四相电压,电流3×40A/相,电压4×120V/相,HKJB-802三相微机继电保护测试仪工控机Windows XP操作系统, 8.4寸大屏幕高分辨力彩色TFT液晶显示屏,双USB接口,2 — 20次谐波,频率0~ 1000Hz,10路开入,8对开出量,微机继电保护装置全套试验,精度≤0.2%,重量:18KG



1、交流电流输出

   输出精度  0.2级

   相电流输出(有效值)     0~40A

   三并电流输出(有效值)   0~120A

   相电流长时间允许工作值(有效值) 10A

   相电流最大输出功率              420VA

   三并电流最大输出时最大输出功率   900VA

   三并电流最大输出时允许工作时间   10s

   频率范围(基波)   20~1000Hz

   谐波次数           1~20 次

2、直流电流输出

   输出精度   0.5级

   电流输出   0~±10A / 每相,0~±30A / 三并

   最大输出负载电压   20V

3、交流电压输出

   输出精度   0.2级

   相电压输出(有效值)    0~120V

   线电压输出(有效值)    0~240V

   相电压/线电压输出功率   80VA / 100VA

   频率范围(基波) 20~1000Hz

   谐波次数         1~20次

4、直流电压输出

   输出精度   0.5级

   相电压输出幅值   0~±160V

   线电压输出幅值   0~±320V

   相电压/线电压输出功率   70VA / 140VA

5、开关量及时间测量




HKJB-1200六相微机继电保护测试仪是我公司最新生产广泛使用于发电厂、变电站和保护生产厂家。

HKJB-1200六相微机继电保护测试仪用于针对于以下设备所做的测试:发电机及变压器差动、线路纵联差动、距离、零序、工频变化量距离、功率方向、电流反时限、重合闸及后加速、过激磁保护等。

1.交流电流输出

  6相电流输出时每相输出(有效值):0~30A   输出精度:∠0.2级(主量程内

  3相电流输出时每相输出(有效值):0~60A

  6相并联电流输出(有效值):0~180A

  相电流长时间允许工作值(有效值):10A

  相电流最大输出功率:80VA

  6相并联电流最大输出时允许工作时间:10s

  频率范围(基波):0~1000Hz

  谐波次数:0~20 次

2.直流电流输出

  电流输出:0~±10A / 每相,0~±60A / 6并

  输出精度:0.5级

  最大输出负载电压:18V

3.交流电压输出

  相电压输出(有效值):0~120V    输出精度:0.2级

  线电压输出(有效值):0~240V

  相电压 / 线电压输出功:80VA / 100VA

  频率范围(基波):20~1000Hz

  谐波次数:1~20次

4.直流电压输出

  相电压输出幅值:0~±160V    输出精度   0.5级

  线电压输出幅值:0~±320V

  相电压/ 线电压输出功率:70VA / 140VA

5.开关量

  10路开关量输入

  空接点:1~20mA,24V

  电位接点接入: “0”:0 ~ +6V; “1”:+11 V ~ +250 V

  8对开关量输出: DC:220 V/0.2 A;AC:220 V/0.5 A

6.时间测量范围

  0.1ms ~ 9999s ,

  测量精度 <0.1mS

7.体积重量

  480×360×200mm3 ,19kg

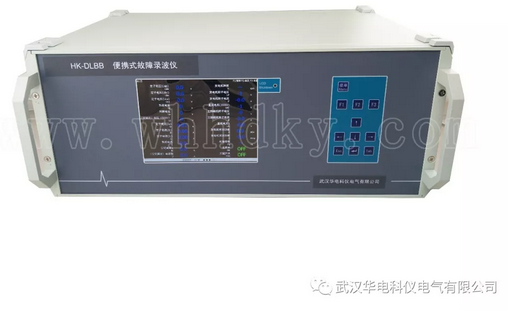

HK-DLBB便携式故障录波仪,是以DSP、嵌入式操作系统为核心,采用三层体系结构,实现了数据采集、处理、传输、存储功能的便携式装置。

基于DSP的先进数据处理能力,录波仪实现全数字模拟信号滤波,可以根据用户需要,灵活地采用不同的采样频率,最高为100K/S,可用于暂态电气信号的录制分析。

采用先进工控内核,结合嵌入式操作系统,高效、可靠地实现数据高级处理、传输、存储、显示功能。

录波仪提供上位机软件包,可安装于基于Windows操作系统的计算机, 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与录波仪连接,实现远程控制、数据共享、电气试验等功能。

1.24路同步采样模拟通道

模拟通道A/D分辨率 :16位

有效值准确度:0.2%

录波仪装有6个模拟信号处理模块,每个模块由3路模拟通道组成。

6个模块的种类配置、量程,可根据用户要求调整,或可根据用户要求提供其他种类模块。

2.16路同步采样开关量通道

标配为外接无源节点,通道内部输出+24V。可根据用户要求配置为各种电压范围的有源节点。

3.24路实时派生量

录波仪最多可设置24路派生量,各类型的准确度如下表所示。派生量的具体种类、算法请参见“3.4 派生量”。

4. 同步采样频率

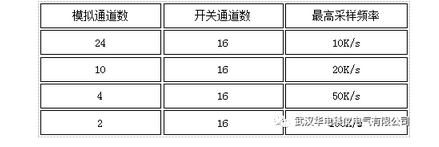

采样通道数与最高可选采样频率的关系如下:



5. 故障启动方式

模拟量:突变、过量、欠量

开关量:变位(闭合、断开)

6. 故障记录容量(1GB)

通讯

串行口:1个RS-232C端口,最大通讯波特率115200bps。使用专用串口通讯电缆(5芯)

网络:1个10/100Mbps 802.3u接口

显示屏:6.4”  262144色TTF显示屏。分辨率:640×480

机箱尺寸:(mm)448 (宽) ×178(高)×318(深)

重量:14kG(含铝合金包装箱)

工作电源:AC220V±15% 50Hz±0.5Hz;DC220V±15%
