华电科仪技术团队前往新疆客户HKZJ-J直流绝缘系统设备使用现场,

更新时间:2019-11-29   点击次数:

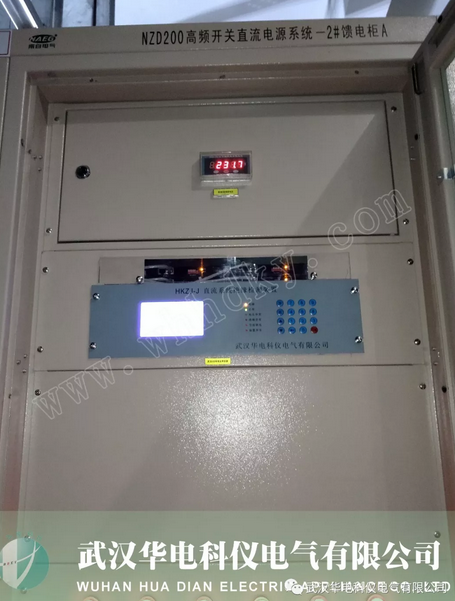

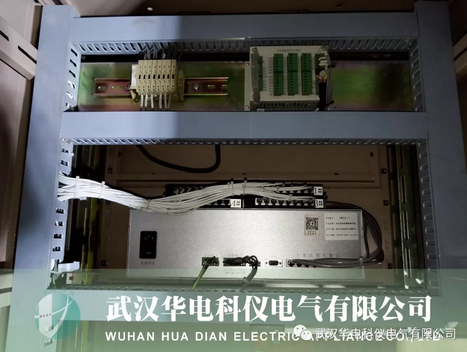

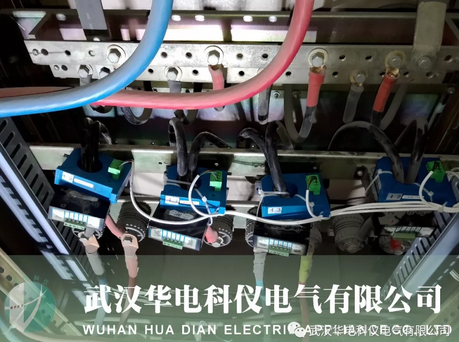

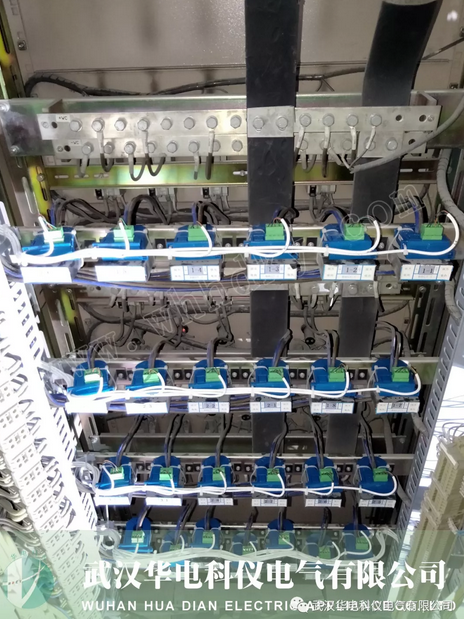

武汉华电科仪技术团队本次前往新疆客户HKZJ-J直流绝缘系统设备使用现场,进行一对一的设备调试,及使用流程的专业培训!

①电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地,在两点接地的情况下,都可能造成保护误动或者保护拒动,危害一次系统正常运行。

②根据监测原理的不同,直流系统接地监测装置可分为主动式和被动式两种。主动式需要向系统注入特定的信号,然后通过传感器探测该信号来判断接地回路,其信号又可分为注入式和乒乓原理。被动式不向系统注入任何信号,直接检测各回路的漏电流来判断接地与否。

被动式监测不发送任何特定信号作为判断基准,而直流系统中又含有各种干扰信号,因此监测难度远大于主动式。然而被动式监测以其安全性,代表了直流系统监测装置的发展方向,随着现代微电子技术的不断进步,将成为市场的主流。

③该装置结合了主动式中的乒乓原理及被动监测原理,以多16位CPU并行运算为基础,通过创新的分布式系统构架DADC和先进的全系统分析SynSystem算法,重新定义了直流系统接地故障监测水平的标准。



HKZJ-J技术参数



可监测对地绝缘阻抗值范围:

接地阻抗:  0 - 50K

绝缘降低:  51-500K

可监测电压范围:

正对地电压: 0 - 300V

负对地电压: 0 - 300V

系统总电压:0 - 300V

交流窜电电压:0 - 300V

二段正极对地电压:0-300V

可监测系统分布电容范围:

系统分布电容: 0-999uF

抗直流系统分布电容干扰:大于10000uF

适用直流系统电压等级:220V,110V,48V,24V或用户提出其它电压等级

可监测直流回路数:500路

主机接入直流系统对地阻抗值:大于1000 K

电压监测误差小于0.5%

对地绝缘告警

带YX输出接点

系统电压低越限告警

198V(带YX输出接点)

系统电压高越限告警

242V(带YX输出接点)

标准RS232/RS485接口

与综合自动化系统、调度自动化系统接口。

工作环境温度:-30℃—+50℃。

相对湿度:≤96%

直流电压允许纹波电压系数 2%
