南京客户本次购入HK-500PZ电容电感测试仪一台!

更新时间:2020-05-11   点击次数:

传统的测量电容电流的方法有单相金属接地的直接法、外加电容间接测量法等,这些方法都要接触到一次设备,因而存在试验危险、操作繁杂,工作效率低等缺点。

进而出现了在PT二次侧注入信号法测量电网电容电流;与传统测量方法相比,该方法测量过程中,测试仪无需和一次侧直接相连,因而试验不存在危险性,无需做繁杂的安全工作和等待冗长的调度命令,只需将测量线接于PT的开口三角端子就可以测量出电容电流的数据。从PT开口三角处注入的是微弱的异频测试信号,所以既不会对继电保护和PT本身产生任何影响,又避开了50Hz的工频干扰信号。

但是,现有的基于PT二次侧注入信号法的测试仪体积及重量较大,便携性较差不利于测试量较大的工况。另外,此类测试仪对于4PT连接方式的电网,测量精度极低,难以满足用户需求;需要改变PT连接方式才能准确测量系统电容电流。

HK-500PZ电容电流测试仪为新一代产品。它采用全新硬件结构和速度更快的ARM处理器及AD转换器,内置全新的全数字变频逆变电源,效率高、发热量小、体积小、重量轻。

与前一代相比,新一代体积和重量都大大减小,更加便于携带和现场测试。加入新的测量方法,以解决4PT连接方式电网电容电流测试精度不高的问题。在任何时刻(包括测量过程中)都可准确测量零序3U0电压,从而便于用户判断系统工作状态;并且在测试过程中,如果零序3U0电压过高可自动停止测量过程。

该测试仪采用工业彩色液晶屏(强光下可读)、中文菜单、人机交互更加友好,并且具备U盘存储和数据打印等功能。接线简单、测试速度快、测试稳定性和数据准确性高,大大减轻了试验人员的劳动强度,提高了工作效率。

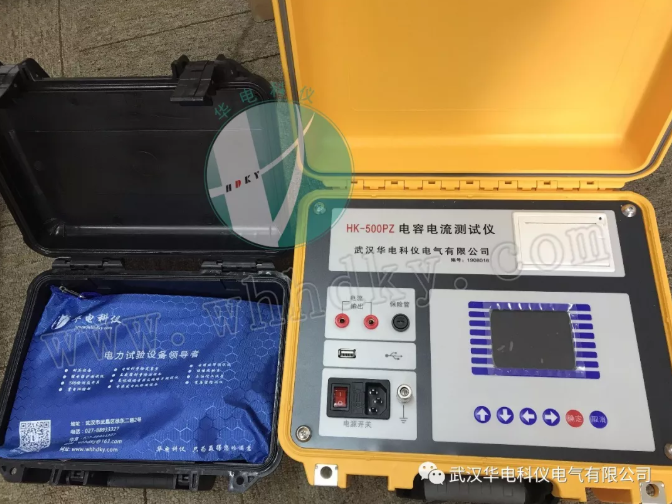

南京客户本次购入本款电容电感测试仪设备一台!

1



功 能 特 点



1.测量范围更宽,测试速度更快。

2.支持3PT连接方式、两种4PT连接方式、1PT连接方式现场电容电流测量,以及针对现场4PT连接方式测量不准的情况而提出的电容器组中性点异频信号注入法。

3.工业级彩色液晶显示屏,分辨率320×240点阵,强光下可读。

4.人机交互界面更加友好:

(1)对于一些重要的操作及参数设置,显示其提示信息和帮助说明。

(2)测量结果及相关参数显示和打印更加详细,便于用户日后分析。

(3)选择PT连接方式时,可显示各种PT连接方式下的接线原理图,便于用户判别现场PT连接方式及测试线连接位置。

(4)屏幕顶部状态栏实时显示优盘插入状态,对未连接的设备进行操作时,显示相应的未连接提示信息。

5.实时测量和显示零序3U0电压值,便于用户判断系统工作状态;并且,在测量工程中如果发现零序3U0电压过高,可自动停止测量过程。

6.具备多重零序3U0过压保护电路,测试仪输出端可耐受AC100V 50HZ电压而不损坏。

7.内置全数字变频逆变电源,具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。

8.具备输出短路保护功能。

9.具备实时时钟,可实时显示当前时间和日期;测量结果包括测量日期及时间。

10.测量数据存储方式分为本机存储和优盘存储,其中本机存储可存储测量数据150条,且本机存储可转存至优盘;优盘存储数据格式为Word格式,可直接在电脑上编辑打印。

11.热敏打印机打印功能,快速、无声。

12.体积小、重量轻,方便携带使用。
