武汉华电科仪的口碑热传，一直广受行业相关公司的青睐，这次，山东某发电设备公司，再次购入华电科仪HKGD-5KVA/5KV干变一体的工频耐压一台！
这次我们就来介绍一下，武汉华电科仪的这款耐压试验台。
http://www.whhdky.com/products.asp?id=566
交流耐压试验台是什么？
交流耐压试验台是发电站、供配电系统及科研单位等广大用户的基本试验设备,它主要用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
因为电器在长期工作中，不仅要承受额定工作电压的作用，还要承受操作过程中引起短时间的高于额定工作电压的过电压作用(过电压值可能会高于额定工作电压值的好几倍)。在这些电压的作用 下，电气绝缘材料的内部结构将发生变化。当过电压强度达到某一定值时，就会使材料的绝缘击穿，电器将不能正常运行，操作者就可能触电,危及人身安全。
优良的设计和选择良好的绝缘材料可以保护使用者，因此，交流耐压试验台的存在，至关重要。

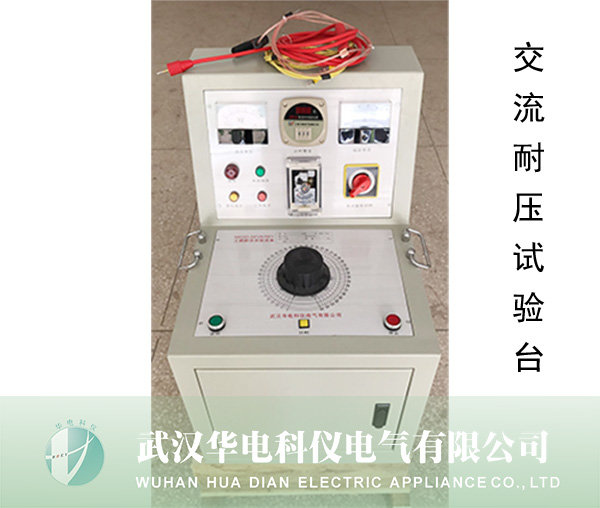

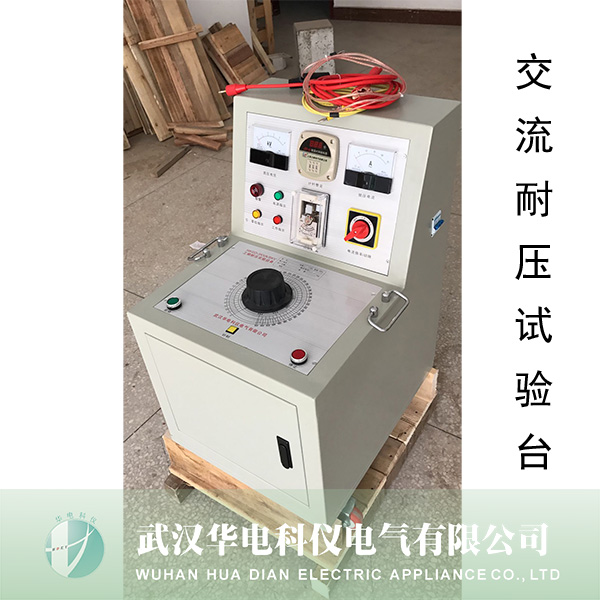

我们来了解一下，这款由华电科仪生产出品的HKGD-5KVA/5KV干变一体的工频耐压有哪些结构及和特点优势吧？
首先，HDYD-3/3交流耐压试验台由试验变压器及控制部分组成，试验变压器铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。
其次，高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在内，高压线圈在外。
最后，仪表线圈为一个独立的绕组，一般情况下为100V。设备本身也具有重量轻、体积小、移动方便、性能优越等特点。
工作原理：
将工频电源输入试验台，经自藕调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。
操作方法：
①按照试验要求，分别将耐压试验台与被试品连接好，试验台的输入接220V电源，接地端与保护大地相连。
②检查无误后，合上电源开关，緑灯（- HG）亮，调压器手柄置于零位时，黄灯（- HY）亮，此时表示可以送电操作。
③按照被试品正常试验所需电源电流和耐压时间，选定过电流倍率/切除开关（- SA）的位置，并设定好过电流继电器（- KA）、时间继电器（- KT）的动作值。
设定公式为：
过电流继电器的动作值=电流继电器刻度盘值×K×电流互感器额定值（25）÷5 其中，K为电流倍率/切除开关的状态值，分别为1、2、＋∞。开关处于×1、×2位置的K值分别为1、2，OFF位置为＋∞。（此处过电流保护切除，故一般不置于此处，否则损坏试验设备及被试品）。
④以上所有工作完成后，按下送电按钮，一次主回路接触器（- KM1）吸合，调压器受电，此时零位灯（- HY）灭，送电指示灯（- HR）亮。蜂鸣器报警，提示高压试验开始，注意安全。
⑤顺时针旋转调压器手柄，报警声停，调压器升压，同时应密切注意高压电压表和低压电流表的指示，当升到被试品规定的耐压值时，停止升压，及时按下计时按钮（- ST2）并留意被试品的情况。
⑥当耐压计时到时，操作台自动声光报警，此时逆时针旋转调压器手柄直到零位。按下停止按钮（- SP）和计时按钮（- ST2），主回路及时间继电器断电，此时红灯灭，黄灯、緑灯亮。试验即告完成，可
关断电源开关。
⑦在升压或耐压过程中，如发生短路、闪络、击穿等
过流时，电流继电器（- KA）动作，切断主回路，蜂鸣器报警，表示被试品不合格，此时逆时针旋转调压器手柄直到零位。

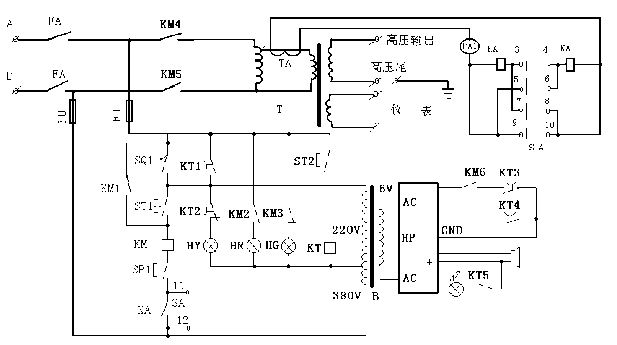

说了这么多，你明白了吗？最后我们用图解的方式了解一下它的电气原理。
本期介绍的这款，由华电科仪生产的HKGD-5KVA/5KV干变一体的工频耐压生产你看明白了吗~感兴趣的赶紧联系我们吧！
