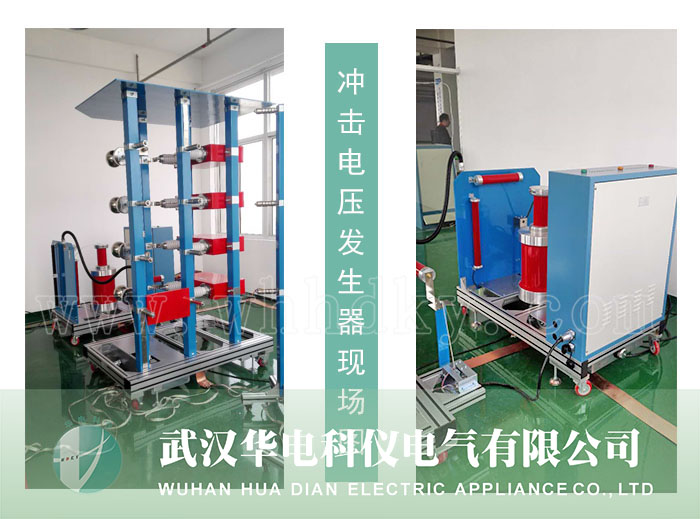

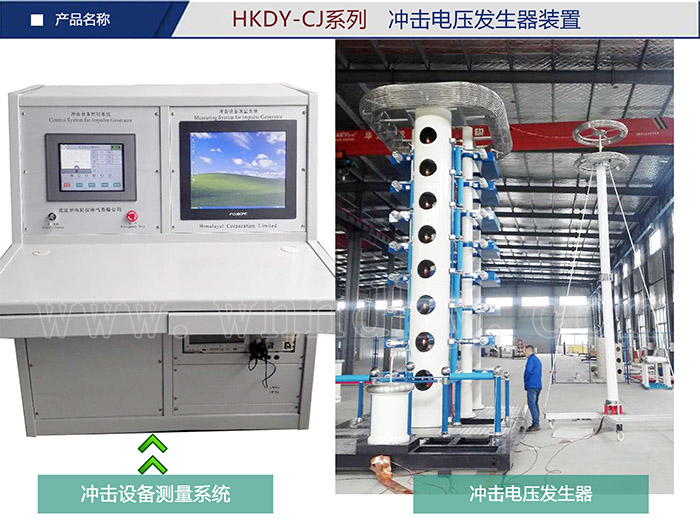

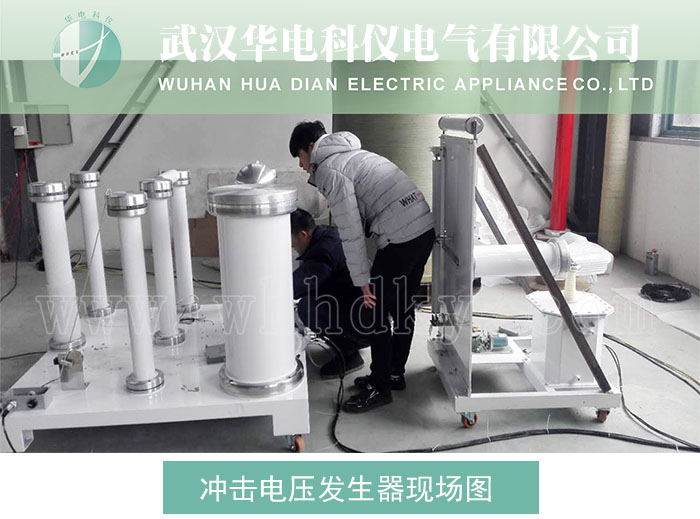

这期，我们要介绍的设备厉害了！它主要用于绝缘冲击耐压及介质冲击击穿、放电等试验，体积面积大，设备组成部分多，看到这里有的朋友晓得了，这期我们就来讲讲由华电科仪生产的HKDY-CJ系列冲击电压发生器装置！
这是一种主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波、操作冲击电压波和陡波的冲击电压试验，检验其绝缘性能，并可提供多种波形系列成套冲击电压（电流）发生器。
冲击试验装置主要由几个部分组成：
①发生器本体。
②截波。
③分压器。
④四组件控制台（控制台分为微机型和普通型）。
⑤数字化波形记录系统。
依据国家标准和IEC标准的规定，对于各种被试品需要做的冲击电压波分别有：
全波，也叫标准雷电全波,分为波头1.2+5%us和波尾50+30%us，标准全波是冲击电压发生器的标配电压波。
根据不同的被试品，选配的还有：操作波、雷电截波（简称截波）、线路绝缘子陡波（简称陡波）。
冲击电压发生器属于定制产品，作为生产型的企业根据企业类型，生产的设备可以分别选择不同的配置。
每个被试品根据国际标准要求，又会分别选择做哪样的波形试验呢?
被试品的种类：电力电压器、绝缘子、瓷绝缘子、复合套管、开关刀闸，真空断路器，电缆 附件、互感器、避雷器。
既然这么多被试品都需要做冲击电压试验，当我们遇到不同的用户，该如何向用户推荐配置呢？首先，我们需要了解，不同的被试品，需要做哪些试验？这里总结一下：
①电力变压器主要做的试验：标配的全波，选配的操作波，截波；
②绝缘子，瓷绝缘子主要做的试验：标配的全波，选配的陡波；
③复合套管主要做的试验：标配的全波，选配的陡波；
④开关刀闸主要做的试验：标配的全波，选配的操作波；
⑤真空断路器主要做的试验：标配的全波；
⑥电缆附件主要做的试验：标配的全波，选配的陡波；
⑦互感器主要做的试验：标配的全波；
⑧避雷器主要做的试验：标配的全波。
现在我们已经大致了解了不同被试品需要做的试验标准，其次，下一步就需要了解不同被试品的电压等级。比如：变压器
35KV电力变压器： 一般配300KV的发生器本体，15KJ能量
或者400KV的发生器本体，20KJ能量
110KV电压等级变压器：一般选配600KV发生器本体，30KJ能量
或者900KV发生器本体，45KJ能量
220KV电压等级变压器：一般选配1200KV发生器本体，60KJ能量
或者1600KV发生器本体，80KJ能量
500KV电压等级变压器：一般选配1800KV发生器本体，90KJ能量
或者3000KV发生器本体，150KJ能量
（其他被试品根据不同电压等级，配置方案同上）
备注：真空断路器一般是按35KV以下电压等级来配。
另外特别介绍一下，能量的单位：KJ，一般能量的大小按电压等级减半配，同时，能量的大小也与负载相关，负载分为容性负载和感性负载。
什么被试品属于容性负载，什么被试品属于感性负载呢？
比如：电力变压器属于容性负载，绝缘子属于微容性负载，开关刀闸属于感性负载，真空断路器属于感性负载，电抗器属于感性负载，一般容量负载的能量稍微大点，感性负载要求的能量稍微小点。
以上基础知识讲了这么多，最后总结一下：
冲击电压发生器他是一个成套的装置，根据被试品电压等级，需要做的标准试验，选择不同的成套配置。组成结构如下：
标配部分：
1.发生器本体（按电压等级配，如450KV发生器本体，由三节组成，他的级电压为150KV，如果是300KV发生器本体，由三节组成，他的级电压为100KV）
2.充电部分（价格根据能量有关，一般300-400KV的发生器本体，价格不会相差太远，400KV以上的可能有点差别）
3.弱阻尼分压器（精度：AC/DC 0.5级），配多大的发生器本体，就选多大的分压器，比如300KV，10KJ的发生器本体，就配300KV的分压器
4.控制部分：控制部分分为：全控+测量控
测控控+手动控制部分
手动：手动控+示波器
※一般手动控+示波器很落后，用的比较多的又节约成本的还是测量控加手动控，全控+测量控一般在国外用得比较多。
以上为冲击电压发生器的标配部分，也是用来做全波和标准波的。
如果有些被试品还需要用到操作波的，那么还需要选配：操作波电阻；如果有些被试品还需要用到截波的，就需要选配：截波球隙；如果有些被试品还需要用到陡波的，就需要选配：陡化装置和陡波分压器，陡波分压器的大小一般选600KV或者500KV。
小编今天总结的比较细，广大客户朋友还有什么不明白的吗，有兴趣随时来电咨询我们吧！
