武汉华电科仪电气有限公司是一家专业从事电力系统测试设备，仪器仪表及自动化技术的研发，生产，销售和服务的高新技术企业。
旗下自主研发的产品系列，具有质量过硬，选择范围广，售后服务完善等多种优势。电能质量分析仪、蓄电池充放电仪、工频耐压试验装置、互感器综合特性测试仪、大电流发生器、微量水分测定仪等等，皆为华电科仪的实力派明星系列，今天先撇开不谈，专门来讲讲变压器变比组别测试仪！希望能在大家选购款型的时候，有一个大概的参考！
变压器是发电厂和变电所的主要设备之一，是一种常见的电子元件和电气设备，可用来把某种数值的交变电压变换为同频率的另一数值的交变电压，也可以改变交流电的数值及变换阻抗或改变相位或变换频率。
在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国家电力部的预防性试验规程中，要求对运行的变压器定期进行匝数比或电压比测试。
下面推荐三类变压器检测仪，分别是HKBR-5262/HKBR-A/B/HKBRZ-101。
型 号 推 荐 ①
（产品衔接http://www.whhdky.com/products.asp?id=600）
传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比的资料。

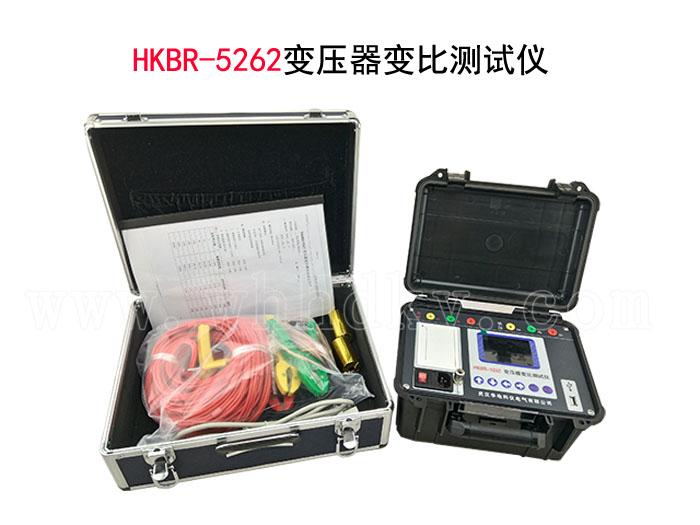

HKBR-5262全自动变比组别测试仪克服了传统变比电桥测试的缺点。屏幕采用了大屏幕高分辨率液晶显示屏，具有中文菜单提示功能，操作简便直观，一次完成三相变比测试，测试速度快，准确度高。
① 性 能 特 点
1. 测试量程宽，最高可达10000。
2. 测试速度快，10秒钟完成三相测试。
3. 具有角差测试功能。
4. Ζ形联接变压器测试。
5. 不掉电时钟和日期显示，数据存储功能。
6. 高、低压反接的保护功能。
7. 变压器短路、匝间短路保护功能。
8. 热敏打印机输出功能，快速、无声。
② 技 术 指 标
1、 量程：0.9～10000
2、 准确度：0.2%±2字(0.9～2000)
0.3%±2字(2000以上)
3、 分辨率：0.9～9.9999（0.0001） 100～999.99（0.01） 10000及以上（1）
10～99.999（0.001） 1000～9999.9（0.1）
4、 输出电压：130V
5、工作电源：AC220V±10% 50Hz
6、使用温度：-20℃～40℃
7、相对湿度：≤85%，不结露
型 号 推 荐 ②
（产品衔接http://www.whhdky.com/products.asp?id=546）

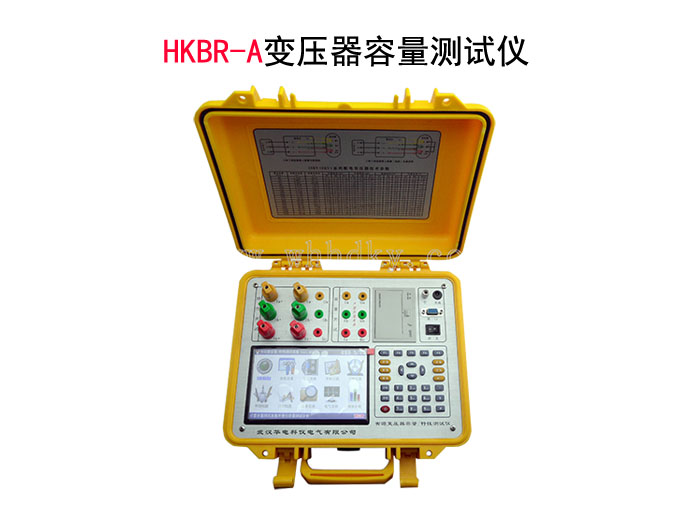

HKBR-A变压器容量测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点，完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。
① 功 能 特 点
1. 可精确测量各种配电变压器的容量，无源测量，方便、准确。
2. 内部自带电源、自动产生三相大功率测试电源。
3. 可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。
4. 通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器。
5. 可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。
6. 可测量电压和电流的谐波含量和总谐波失真度。
7. 可进行简单的矢量分析，绘制矢量图。
8. 显示各电参量的波形图，做为示波器使用。
9. 电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
10. 容量测量范围：20kVA~100000kVA。
11. 电池剩余电量百分数指示功能，绝非简单的亏电报警。
12. 大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。
13. 用户可随时将测试的数据通过微型打印机将结果打印出来。
14. 测试结果存储功能，可存储200组容量测试数据。
② 技 术 指 标
1. 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~100A内部全部自动切换量程。
2. 准确度
电压：±0.5% 电流：±0.5%
功率：±0.5%（CosΦ>0.2），±1.0%（0.02
3. 工作温度：－10℃~ +40℃
4. 充电电源：交流160V~260V
5. 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6 主机体积：32cm×24cm×13cm
7. 重量：3kg
（产品衔接http://www.whhdky.com/products.asp?id=607）
① 功 能 特 点：
1. 可无源、准确测量各种配电变压器的容量。
2. 可测量各种类型变压器的负载损耗、空载损耗、短路电压、空载电流等。
3. 可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数，仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。
4. 允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。
5. 电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度，不会因电压档位选错而对仪器本身有所损坏。
6. 大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。
7. 用户可随时将测试的数据通过微型打印机将结果打印出来。
② 技 术 指 标：
1. 输入特性
有源部分：电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限（可以外接电压互感器）。
电流测量范围：0~100A内部全部自动切换量程（可以外接电流互感器）。
2. 准确度：
电压、电流、频率：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02
3. 工作温度：－10℃~ +40℃
4. 充电电源：交流160V~260V
5. 绝缘：⑴ 电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵ 工作电源输入端对外壳之间可承受工频2KV（有效值）、历时1分钟试验。
6. 重量：3Kg 体积：32cm×24cm×13cm

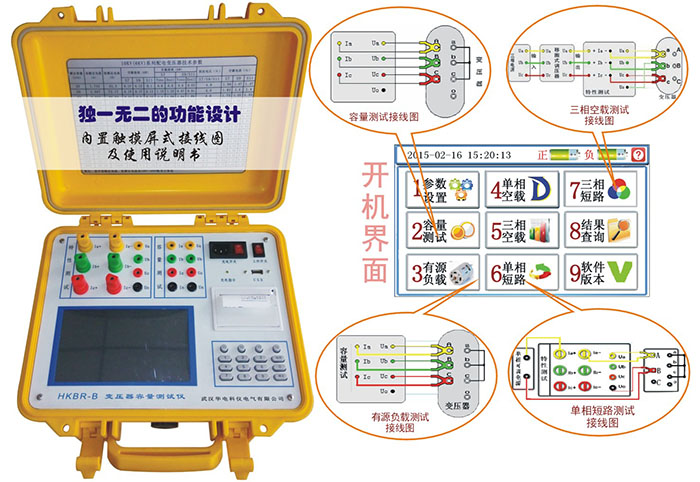

看到这里，可能有人要问，都是变压器容量测试仪，HKBR-A与HKBR-B有什么区别呢？其实本身是差不多的，区别在于HKBR-A按键式，7寸彩频，注重测容量；而HKBR-B是触摸加按键，且注重测损耗参数。
型 号 推 荐 ③
（产品衔接http://www.whhdky.com/products.asp?id=649）

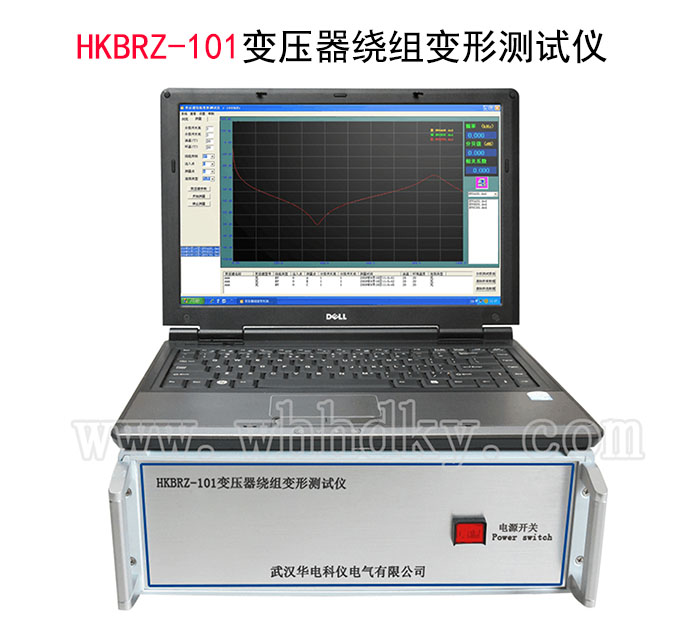

变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。
① 功 能 特 点：
1.采集控制采用高速、高集成化微处理器。
2.笔记本电脑与仪器之间通信USB接口。
3.笔记本电脑与仪器之间通信无线蓝牙接口（选配件）。
4.硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
5.高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。
6.信号输出幅度软件调节，最大幅度峰值±10V。
7.计算机将检测结果自动分析和生成电子文档(Word)
8.仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式
9.幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
10.检测数据自动分析系统,
横向比较A、B 、C三相之间进行绕组相似性比较,
其分析结果为:
①一致性很好
②一致性较好
③一致性较差
④一致性很差,
纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较，
其分析结果为:
①正常绕组
②轻度变形
③中度变形
④严重变形
11.可自动生成Word电子文档，供保存和打印。
12.该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。
② 技 术 参 数：
1. 幅度测量范围: (-120dB)至(+20dB)
2. 幅度测量精度: 0.1dB
3. 扫描频率精度: 0.01%
4. 信号输入阻抗： 1MΩ
5. 信号输出阻抗： 50Ω
6. 信号输出幅值： ±20V
7. 同相测试重复率：99.9%
8. 测量仪器尺寸(长宽高)300X340X120(mm)
9. 仪器铝合金箱尺寸(长宽高)310X400X330(mm)
10. 总体重量:10Kg
这期仅介绍了变压器检测中变压器绕组变形测试仪与变压器变比组别测试仪系列，还有更多产品详情了解，可自助查询武汉华电科仪官方网站，希望这篇选型介绍能给广大客户在变压器检测选购方面助力！
