在电测行业中，电阻试验是交接试验必不可少的测量项目，除了绝缘电阻是每一类电气设备都必须进行的试验外，还有个别电气设备特有的电阻测量项目，例如电力变压器的直流电阻测试和高压开关的回路电阻测试，以及用来衡量电气设备是否良好接地的重要参数接地电阻。
下面给大家全面的介绍一下绝缘电阻、接地电阻、直流电阻和回路电阻的测量方法。
一、绝缘电阻的测量方法

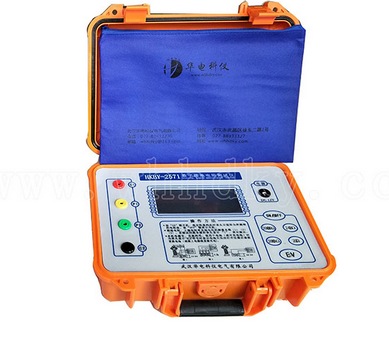

绝缘电阻是判断电气设备和电气线路最基本的绝缘指标，一般用兆欧表又称绝缘电阻测试仪来测量。对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。
低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。类手持电动工具的绝缘电阻不应低于2MΩ。
二、接地电阻的测量方法
接地电阻就是用来衡量接地状态是否良好的一个重要参数，测量单个电气设备的接地电阻一般用接地电阻测试仪，测量整个地网的接地情况则选用大型地网接地电阻测试仪。
为了保证设备的良好接地、获得接地电阻的正确测量结果，对于保障人身、设备安全、电力系统安全运行有着重要意义。
测量保护接地电阻时，一定要断开电气设备与电源连接点，在测量大型接地网接地电阻时，不能按一般接线方法测量，可参照电流表、电压表测量法中的规定选定埋插点。测量接地电阻时，最好反复在不同的方向测量3~4次，取其平均值，确保测量值真实有效。
三、变压器直流电阻的测量方法

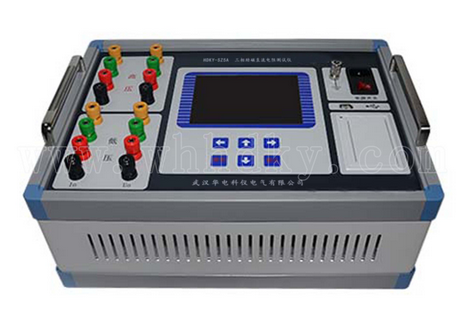

变压器绕组直流电阻的测量是项既简单又重要的试验项目。其目的是检查绕组焊接头的质量、电压分接头的各个位置引线与套管的接触足否良好。并联支路的连接是否正确、有无层间短路或内部断线的现象等。同时，它也是变压器短路特性试验的重要数据。测量直流电阻的仪器最常用的是变压器直流电阻测试仪。
【使用说明】
1、按照产品说明书正确将测试设备与被试品连接。
2、在开机状态下将光标移动到查询数据菜单，然后按选择键进入数据查询。
3、当选好电流后，按下确认键开始充电。液晶显示“正在充电”过几秒钟之后，显示“正在测试”这时说明充电完毕，进入测试状态，几秒后，就会显示所测阻值，如下图。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。
4、测试完毕后，按“复位”键，仪器电源断开，同时放电，音响报警，液晶恢复初始状态，放电音响结束后，请一定稍等10 秒钟左右，重新接线进行下次测量，或拆下测试线与电源线结束测量。
注意：试验结束后，必须要等到放电结束，报警声停止后，再进行拆线，否则危险！在测量无载调压变压器时，倒分接前一定要重复放电，报警声停止后，方可切换分接点。

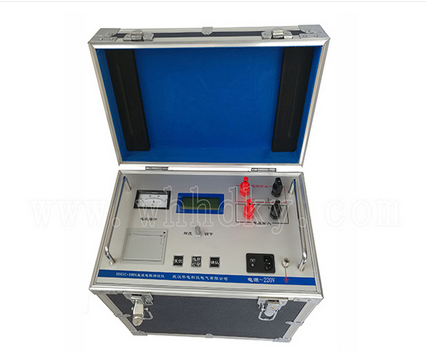

高压开关在运行中接触电阻增大，将会使触头发热。尤其是切断短路电流时，可能会因而烧坏周围绝缘和使触头烧熔，甚至可能造成拒绝动作的严重后果。因此，断路器在交接，大、小修后，都要进行导电回路电阻试验。
【使用说明】
1、按照产品说明书正确接线。
2、检查确认无误后，接通电源开关，测量线夹一定要夹在电流线夹内侧。否则测量结果不准确。
3、按下测量开关，调节电流调节旋钮，使电流升至100A，此时电阻表显示值为所测的接触电阻值。（若显示1，则表示所测回路电阻值超量程；如果测量电流不是100A，例如为Io，电阻表显示为Uo，则实际电阻值为R=100×Uo÷IoμΩ）。
4、如果按正确接线方式使用，可是测量电流达不到100A，则应将测试线的电流线的截面积增大。
5、测量完毕，断开电源开关，将测试线夹收好，放在备件箱内。
试验时电源电压为交流220V±10% 50Hz，不允许不相干的物品堆放在设备面板上和周围，更换保险管和配件时，请使用与本仪器相同型号。
