2.1、最新功能
32位高速数字信号处理器
国内第一个采用TI的32位高速150MHz DSP，及AD公司的高性能12通道16位AD，开发成功多功能宽量程的数字乘法器，采用浮点运算，保证计算准确度。
同时测量有功、无功或两个电能表的误差
比传统的校验方式提高一倍以上的工作效率。
接线仿真功能
仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。
5A钳误差自检
仪器内可产生5A、0.5A的电流信号加到5A钳上，以测量钳表的误差。
解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。
自动录入电能表号码
支持条形码扫描枪，自动录入电能表编码。
红外读取头，自动读取多功能电能表数据
利用485或红外光电头，读取多功能电能表尖、峰、平、谷、总的有功无功底数。支持国标DL645、兰吉尔IEC1107规约。
PT、CT二次负荷在线测试
非常高的稳定性 参见附件五
仪器内带512M电子盘
在高供高计时，空载也可识别接线。最小2mA启动电流。
2.2、其它性能

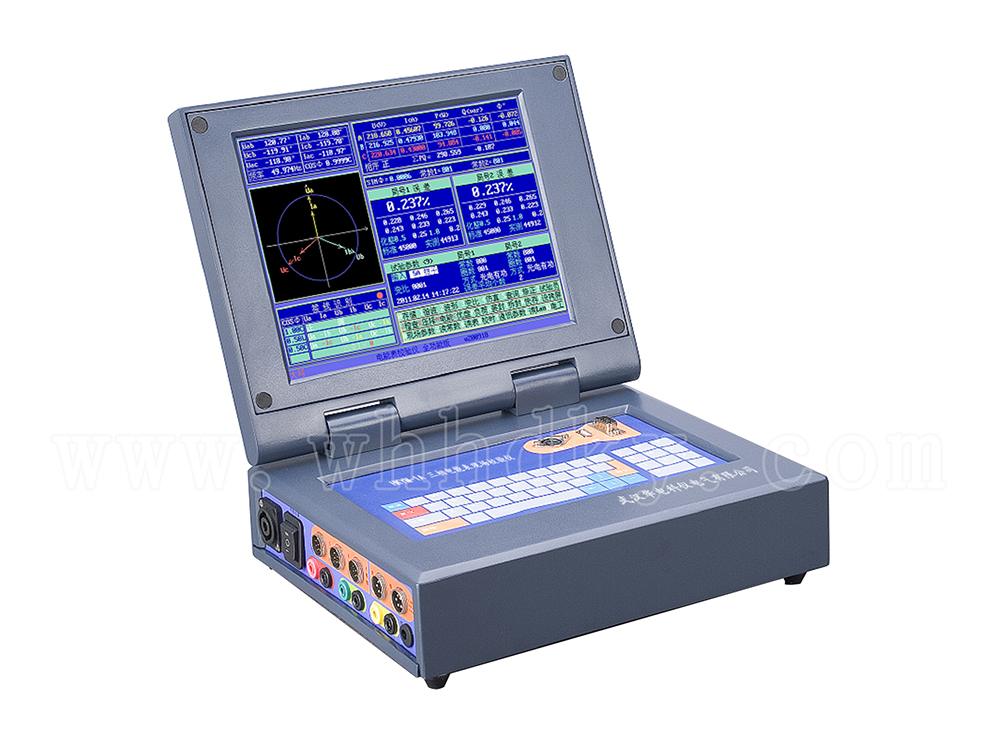

Ø HKYM-1A采用了10.4寸工业级TFT大彩屏，显示清晰、美观、信息量大、内容丰富。仪器的每一个功能都是一屏显示，不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。
Ø 同时测量有功电能误差、无功电能误差、电压、电流、有功功率、无功功率、相位、频率、功率因数、并显示矢量图、查线结果。
Ø 仪器内无可调电阻，所有误差全部采用软件修正。
Ø 中文输入，输入键盘采用电脑键盘排列方式排列。
Ø 带5A、100A、500A、1000A钳表，（选配件）直接测量低压电流互感器的变比。可方便找出CT二次回路中的断路、接触不良、CT内部的匝间短路以及CT铭牌变比是否与CT实际变比相符等故障。
Ø 实时测量A、B、C三相电压、电流的2-21次谐波，及时了解电网的供电质量。
Ø 测量A、B、C三相电压、电流的波形。
Ø 宽电源55V-260V工作，在电压高于260V时，自动保护。
Ø 宽量程0.2A-5A，过载一倍，所有测量点保证0.1%和0.05%的准确度，保证CT二次额定电流为1A时的测量指标。
Ø 所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装5000个用户的数据。
Ø 具有USB接口，连接优盘，形成超大型空间，方便数据拷贝。
Ø 测量无盲区，测量国内外所有种类的电能表。
|
电流量程
(过载一倍)
|
端子
|
0.2-5A宽量程
（保证指标）
|
|
电 流
|
±0.05% ±0.1%
|
|
5A
钳
表
|
有功电能、功率
|
±0.1% ±0.2%
|
|
钳表
|
5A、100A
500A、1000A
|
无功电能、功率
|
±0.2%
|
|
电 流
|
±0.1% ±0.2%
|
|
输入频率范围
|
45-55Hz
|
自检电流
|
5A 、0.5A
|
|
频率测量误差
|
±0.01Hz
|
自检误差
|
±0.１%
|
|
相位测量范围
|
-180°~ +180°
|
大电流
钳
|
有功电能、功率
|
±0.2% ±0.5%
|
|
最大相位误差
|
±0.05°±0.1°
|
无功电能、功率
|
±0.2% ±0.5%
|
|
谐波测量
|
±0.05%
|
电 流
|
±0.2% ±0.5%
|
|
谐波测量范围
|
2-21次
|
其
它
|
变比测量
|
±0.2% ±0.5%
|
|
脉冲常数
|
低频
|
5A
|
3600P/kWh
|
电压影响
|
< ±0.01%
|
|
其它
|
3600*(5/Ie)P/kWh
|
频率影响
|
< ±0.01%
|
|
高
频
|
5A
|
3.6x107 P/kWh
|
温度影响
|
< ±0.005%/℃
|
|
其它
|
3.6x107 *(5/Ie)
P/kWh
|
24小时变差
|
< ±0.01%
|
|
谐波影响
|
< ±0.01%
|
|
|
注：Ie--额定电流
|
开机稳定时间
|
<3分钟
|
|
工作电源
|
AC 55V - 260V
|
环 境 温 度
|
-25℃- +45℃
|
|
功 耗
|
< 17W
|
相 对 湿 度
|
40%-95%
|
|
外形尺寸
|
330mm*280mm*75mm
|
重 量
|
< 3kg
|
