目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制HKWR-30A大地网接地阻抗测试仪和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

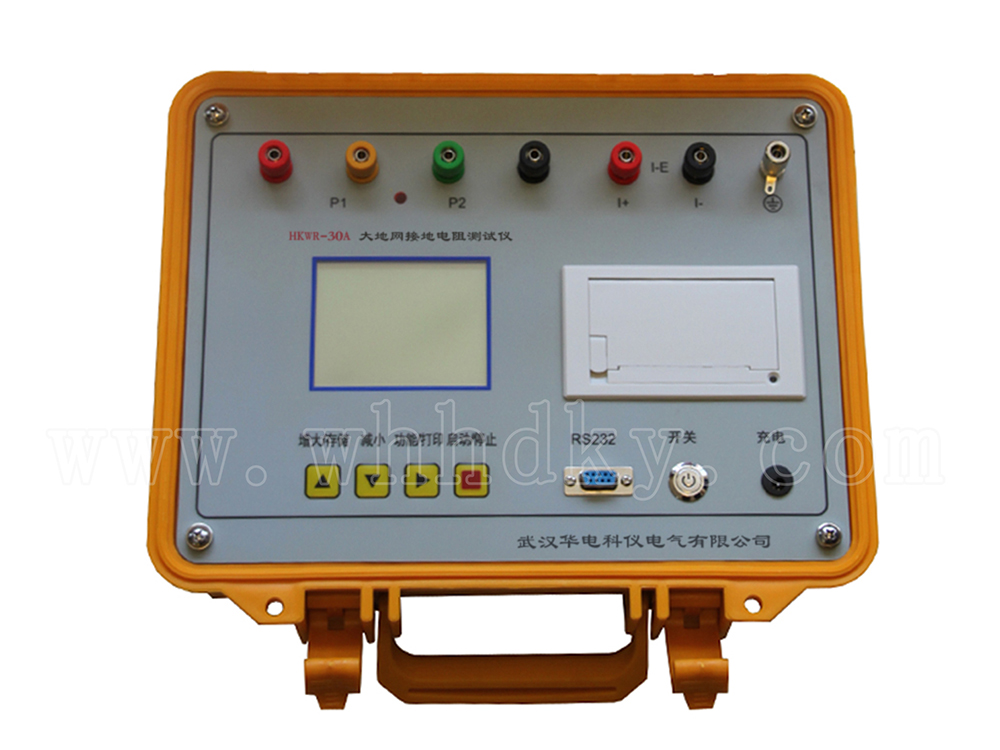

HKWR-30A大地网接地阻抗测试仪是测量地网接地电阻和接地点之间的接地导通的专用仪器。仪器采用变频抗干扰技术，不需大电流测量，能在变电站强干扰环境下测得50Hz的准确数据，测量结果由大屏幕液晶显示，自带微型打印机可打印输出。仪器能同时测量接地阻抗和接地电阻，更能真实反映地网的实际特性

1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差最小0.5Hz，最大为5Hz。可用于50hz或60hz两种频率进行测量。

2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

3、测量精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。

4、功能强大。可测量电流桩，电压桩，地网阻抗、接地电阻，接地导通、土壤电阻率，跨步电压，接触电压，电位梯度等。

5、操作简单。全中文菜单式操作，直接显示出测量结果。

6、布线劳动量小，无需大电流线。

7、安全可靠。仪器具有接地保护，限流和限压保护，声光报警等功能，以确保试验人员和设备的安全。

    1、测量范围：0～500Ω

    2、分 辨 率：0.001mΩ

    3、测量误差：±（读数×2％+0.005Ω）

    4.抗工频50Hz 电压干扰能力：10V

    5、测试电流波形：正弦波

6、测试电流频率：单频：40-250Hz 分辨率0.01Hz 随意设置

                 双频：50±0.25Hz 到 50±5.0Hz 步进0.25Hz

                       60±0.25Hz 到 60±5.0Hz 步进0.25Hz

    7、最大输出电流：800mA

    8、最大输出电压：60V

    9、测量线要求： 电流线铜芯截面积≥1.5mm²

电压线铜芯截面积≥1.0mm²

    10、充电电源：180～270VAC  ,50Hz/60Hz±1% (市电或发电机供电)

    11、仪器尺寸： 34cm×22cm×20cm

    12、仪器重量：5kg(不含电缆箱)

注意：请不要私自拆开仪器，包括面板。因为可能会扯断仪器内部连接线，造成仪器故障。由此情况造成的故障不予保修。
