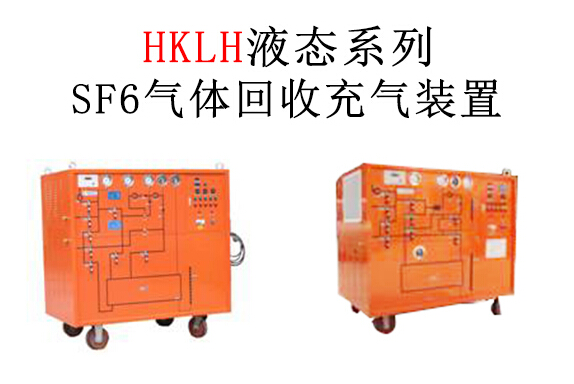

SF6(六氟化硫)气体回收充气装置是SF6电器在制造、安装和维修时所必备的用来回收和处理SF6气体的装置.
本所参照电力行业标准 DL/T 662-1999《六氟化硫气体回收装置技术条件》标准及原机电部JB/DQ2588-90《六氟化硫充气及回收装置》标准,并参考了世界著名品牌的产品,自主研发了SF6气体回收充气装置，本装置具备有抽真空、充气、回收和贮存等一般SF6气体回收充气装置所必备的功能
本装置适用于电气设备制造部门生产使用，同时适用于110KV～百万伏 GIS开关的现场安装和维护使用。
1.采用冷冻液化法设计原理，降低了系统的工作压力，大大提高了回收的工作效率。
2.制冷压缩机为原装进口的法国美优乐全封闭制冷压缩机。
3.SF6压缩机为美国独资企业生产的半封闭压缩机(艾默生-谷轮品牌)，应用于SF6等卤素气体，具有耐氟特性，保证无泄露。
4.真空泵可选配德国原产Busch 100 m3/h 、德国独资 Leybold D60T 60 m3/h 、日本等品牌的真空泵，以及国产经久考验、结实耐用、性价比极高的双级15 L/s真空泵。
5.双容器系统，SF6可液化，并可灌装钢瓶，灌装量不小于50kg。单容器的回收装置灌瓶量不小于30kg。
6.双容器系统拥有独创的SF6汽化方式，利用较高温度的高压的SF6气体，强制将低温低压的SF6液体充灌入钢瓶，用时短，充灌量大。
7.使用柱式液位计，SF6液位指示直观准确。液位有背光指示，清晰明了。
8.液态储存容器内置有大功率SF6汽化电加热器。使用时自动进行温度控制，使SF6充分汽化对外充气。
9.优异的进口（美国）油雾过滤系统，确保油分达标。压缩机润滑油确保一年内不需添加，油位确保不下降。
10.分子筛干燥系统性能可靠。分子筛再生时不需解体、拆装及更换，使用方便，仅需对分子筛干燥器进行自再生操作，干燥性能即可恢复如初。每次再生后水分可降为≤40PPM/V。
11.所有球阀采用美国swagelok工作原理，密封元件具有自动补偿性能。切实应用于真空、压力工况，确保真空压力两不漏，为真空、压力两用的专用球阀。（也可选用美国swagelok原装球阀）。
12.定制的相序保护装置，耐压高达500V, 极大提高可靠性。
13.三相制电源，中线不是必须的，整机配置漏电保护器。
14.流程图绘于面板，操作方便直观，全部使用球阀，开与关状态明确。
15.采用风冷、移动式，可在无水源情况下使用。
16.真空计为数字显示皮拉尼真空计。
17.优质脚轮，便于移动，不伤害地面。
|
型 号
|
HKLH-14Y/15/180G(350G)
|
HKLH-19Y/18/180G(350G)
|
HKLH-36Y10/15/600
|
|
型 式
|
冷冻液化,风冷,手推移动式
|
|
工作环境温度
|
-10℃～40℃
|
|
|
初压力(MPa)
|
0.8
|
|
回收
|
终压力(MPa)
|
≤0.053
|
≤0.001(负压回收)
|
|
|
1m3容积所需时间(h/m3)*
|
≤0.4
|
≤0.35
|
≤1(负压回收)
|
|
|
初压力(Pa)
|
≤133
|
|
充气
|
终压力(MPa)
|
0.7
|
|
|
1m3容积所需时间(h/m3 )
|
≤0.2
|
|
抽真空从0.1MPa至133Pa需时间 (h/m3)**
|
≤0.25
|
≤0.25
|
≤0.25
|
|
极 限 真 空 (Pa)
|
≤10
|
|
真空保持从133Pa经24小时上升值(Pa)
|
≤400
|
|
年 泄 漏 率
|
≤0.5%
|
|
回收后SF6
气体纯度
|
水分(PPM/V)***
|
≤60
|
|
油分(PPM/W)
|
≤10
|
|
尘埃粒径（μm）
|
≤1
|
|
贮
|
贮存方式
|
液态
|
|
存
|
压力(MPa)
|
3.9
|
|
容
|
容积(L)
|
220(390)
|
220(390)
|
600
|
|
器
|
贮液量(kg)
|
220(390)
|
220(390)
|
600
|
|
液化方式
|
冷冻液化
|
|
汽化方式
|
电加热
|
|
干燥过滤器再生方式
|
真空加热活化再生
|
|
电源
|
三相 3Φ 380V
|
|
总功率(kW)
|
≤11
|
|
噪声dB(A)
|
≤75
|
|
外形尺寸(mm)
|
1950×1150×1800
|
售后服务
1、服务宗旨：快速、果断、准确、周到、彻底
2、服务目标：服务质量赢得用户满意
3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，维修人员在24小时内可达到现场并 开始维修。
4、服务原则：产品保修期为十二个月，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保 修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或 提供的配件均按成本价计。
