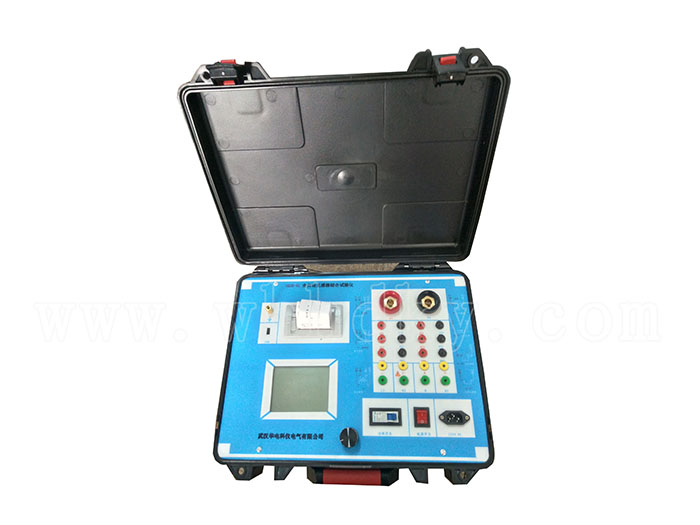

互感器特性综合测试仪，是一种专门为测试互感器：伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。
实验时仅需设定测试电压、电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，可测装在变压器中的套管CT。
支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。无需外附升流、升压器及380V电源。
操作简单方便，提高工作效率，可在高温、高湿、极寒环境下使用。是一种性价比较高的高科技产品。
支持检测CT和PT
• 满足 GB1207、GB1208等规程要求
• 无需外接其它辅助设备，单机即可完成所有检测项目
• 自带微型快速打印机、可直接现场打印测试结果
• 采用智能控制器，操作简单
• 大屏幕液晶，图形化显示接口
• 按规程自动给出CT/PT（励磁）拐点值
• 自动给出5%和10%误差曲线
• 支持六组变比同时测量
• 可保存3000组测试资料，掉电后不丢失
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告
• 小巧轻便≤35Kg，非常利于现场测试
|
项 目
|
参 数
|
|
工作电源
|
AC220V±10% 、50Hz
|
|
设备输出
|
0～3000Vrms，（电流最大设置20A）
|
|
大电流输出
|
0～1000A(5V)
|
|
二次绕组
电阻测量
|
范围
|
0.1～300Ω
|
|
精度
|
分辨力1mΩ
|
|
二次实际
负荷测量
|
范围
|
5～500VA
|
|
精度
|
1%±0.1VA
|
|
CT
变比测量
|
范围
|
≤25000A/5A（5000A/1A）
|
|
精度
|
±0.5%
|
|
PT
变比测量
|
范围
|
≤500KV
|
|
精度
|
±0.5%
|
|
工作环境
|
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
|
|
尺寸、重量
|
尺寸：410mm × 250mm × 300mm ， 重量：≤22Kg
|
