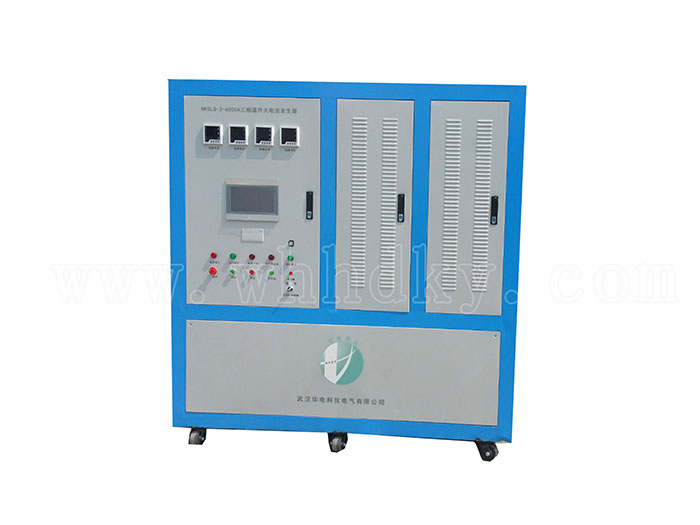

HKSLQ-3-6000A三相大电流发生器采用进口高导磁材料、设计精巧、具有体积小、耐电动力强、方便使用的特点。
该系列大电流发生器是各行各业在电气调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研、试验室等单位。适用于频率50HZ开关、电流互感器和其它电器设备的电流负载试验及升温试验。
另外属于短时或断续工作制，它具有体积小、重量轻、性能好，等特点。
①内置高配置工控机：
采用可编程控制器西门子PLC作为中心处理器，对交流信号进行实时扫描,实现全面监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。
②进口PC机真彩10.0英寸大液晶触摸屏操作：
采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便
③测试方法有全自动测试与手动测试两种：
只需设置简单的试验电流与时间即可。带有自动稳流系统。
④全自动操作：
只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。
⑤自我保护机制：
有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保恒流电源正常工作，提高产品的安全性、可靠性。
⑥人性化界面：
软件界面友好，全中文操作界面，控制软件具备数据记录、并可将电流、温度波形存储，数据管理、报表、打印等多种实用功能；参数设定全部在软件中完成。更为直观地分析电流与温度关系值。使所有数据和测试分析结果一目了然。试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；试验完成后，自动回到零位；
⑦自动调节功能：
自动调节交流恒流源满足GB 7251.1～ GB 7251.5标准中低压成套开关柜（含有多路输出的控制柜如GCK,MNS等）的温升试验，自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行（应提供用户使用多台恒流源并机运行的证实材料复印件，如GCK或MNS等的温升试验）
⑧系统：
带三相自动平衡系统，保证三相平衡输出，输出电流采样采用0.2S级互感器，并采用当前最新电力电子技术，抗干扰能力强，输出精度高，最高可达0.5级。
⑨人性化设计：
配有精度调整菜单，用户可自行调整误差值。程控交流恒流电源可实现全智能校正，在设备可调范围内自动生成多段校正系数，确保恒流电源稳流精度。
⑩软件升级：
可根据用户要求定制测试模块，软件终身免费升级
⑪内置功率补偿系统
|
型号
|
HKSLQ-3-W6000A三相温升大电流系统
|
|
最大输出电流
|
交流单相6000A 3组
|
|
电路方式
|
特殊工艺电动调压器
|
|
交流输入
|
相线
|
3Φ4W +G
|
|
电压
|
380V±10%，50Hz±2%三相四线
|
|
输入电流
|
180A 加补偿后 120A以下
|
|
输出
|
相线
|
3Φ4W
|
|
电压
|
相电压0-10V 线电压17.732V
|
|
电流
|
AC0-6300A连续可调, 无级调速方式;
可三相同时输出，也可单相输出，也可分相输出;
手动方式输出，自动方式输出二种方式。
|
|
额定容量
|
200kVA
|
|
稳流精度
|
输出电流≤±0.5%
|
|
输出端子
|
接线端子
|
|
保护
|
电子电路快速侦测过压、过流、过温、缺相等自动跳脱保护及告警装置, 非测试状态电压为零，电流为零
|
|
精度
|
源效应
|
≤0.3%额定值
|
|
时漂
|
≤1%额定值
|
|
温漂
|
≤0.04%额定值／℃
|
|
负载效应
|
≤1%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）
|
|
纹波电压
|
≤1%额定值+10mV
|
|
其他
|
线路调整率：
|
0.1%
|
|
负载调整率：
|
0.1%
|
|
显示
及设定
|
电压表显示
|
真彩色液晶和数显仪表 (显示精度：0.1V, 显示误差：≤0.2%±1个字)
|
|
电流表显示
|
真彩色液晶和数显仪表 (6位数码显示, 显示精度0.1A, 显示误差：≤0.2%±1个字)
|
|
调节设定
|
电流（触膜屏设定）
|
|
系统
|
整机效率
|
≥90%
|
|
耐压绝缘阻抗
|
AC 1800V 1分钟，20兆欧
|
|
冷却装置
|
强制风扇冷却
|
|
噪音
|
﹤60dB（机器前方1mm）
|
|
互感器精度
|
0.2S级
|
|
防护等级
|
IP20
|
|
工作
环境
|
工作方式
|
长时间温升实验
|
|
温度
|
-10℃-50℃
|
|
湿度
|
0-90%（非凝结状态）
|
|
海拔高度
|
1500m以下
|
|
外形
|
结构
|
一体温升
|
|
|
尺寸
|
待定
|
|
|
重量
|
约3吨
|
|
|
母排
|
输出按每平方1-1.2个电流计算，在后面
|
|
温度巡检
|
测温点
|
8路，可测8个监测点，如果需要加测温点，可升级提出来
|
|
测温线
|
5米 为提高精度采用ＰＴ1000
|
