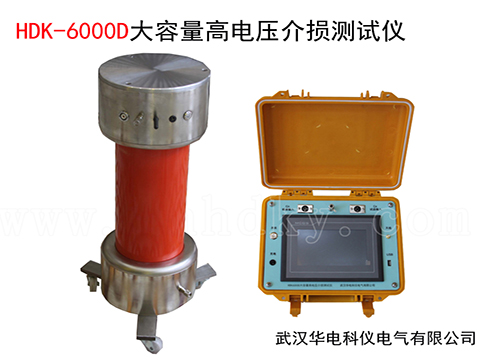

HDK6000D大容量高电压介损测试仪

产品技术规范书

设备名称：大容量高电压介损测试仪

型    号：HDK-6000D

数    量：1台套

生产厂家：武汉华电科仪电气有限公司

一、技术功能要求

1、采用数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量。仪器所有量程输入电阻低于2Ω，消除测量电缆附加电容的影响。

2、采用高压电容器与介损电桥组合在一起的方案，简化接线调试的过程。并保证电桥试验的安全性。

3、能够使用串联谐振提供的高压电源，无需固定频率。内置串联和并联两种介损测量模型，方便仪器检定。

4、具有标准电流输入通道，可以采用外部标准电容器做介损试验。也可以在实验室内对介损电桥进行校准。

5、控制器与高压电桥采用无线通讯，传输距离远，安全可靠，控制方便。

6、控制器采用7寸彩屏显示，触摸屏输入，具有U盘接口。

7、控制器数据存储无限制，可以选取时间段查看存储的数据。可通过U盘导出数据，进行计算机数据分析。

8、高压电桥和控制器内置充电电池，工作时候不需要供电电源。

二、技术参数要求

1、准确度： Cx ：±(读数×1%+0.01pF)

Tgδ：±(读数×1%+0.00040)

2. 电容范围: 不限，分辨率0.001pF, 默认10pF-10uF。

3、tgδ范围：不限，分辨率0.001%。

4、试品电流范围：10uA～10A。

5.试品电压范围：0.5kV-1000kV

6、电容器温度系数≦3×10-5 /℃。压力系数≦3×10-3Mpa

7、电容器的损耗角正切值不大于3×10-5

8、电容器内充 SF6 气体。在20℃时，压力为0.4±0.1Mpa

9、电容器安装运行海拔不超过1000米，使用周围空气温度-10℃-40℃，相对湿度不超过70%。

10.内置大容量锂电池。充电电压16.8V,充电电流1A。

11.充电器电源：180～270VAC,50Hz/60Hz±1% (市电或发电机供电)
