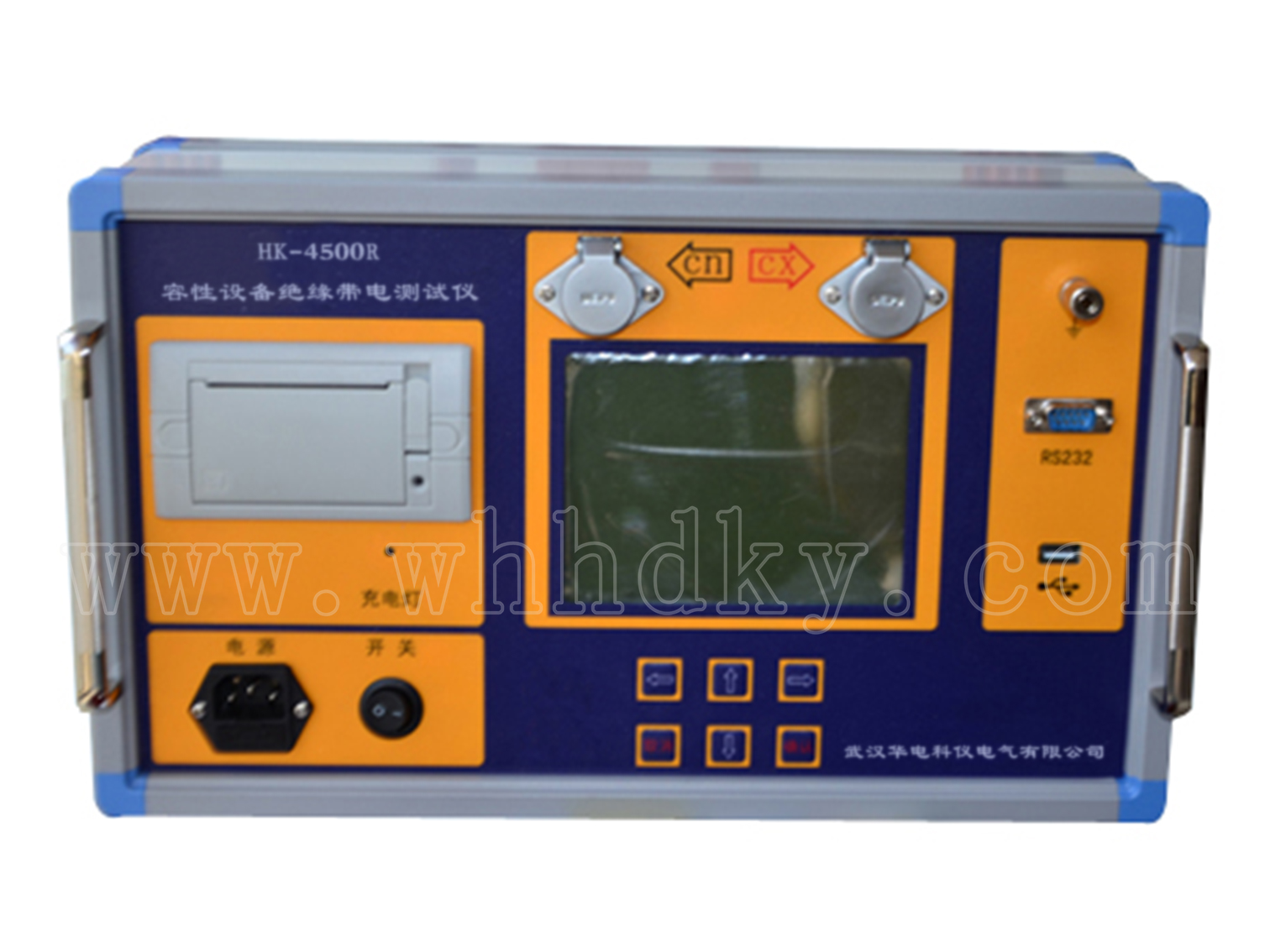

变电站高压电气设备绝缘状况通常有两种监测方式：在线监测和带电（便携）检测。在线监测方式能够随时获得反映设备绝缘异常的特征参量，便于实现自动化管理，但投资相对较大，安装施工比较麻烦，且需要定期维护；而便携式带电检测方式具有投资少、针对性强、便于安装维护和更新等优点，只要预先在电气设备上安装取样单元，即可通过便携式带电检测仪器，对运行中的电气设备进行定期检测，同样也可达到及时发现绝缘缺陷，延长停电预试周期的目的，可完全替代投资较大的在线监测方式。容性设备绝缘带电测试仪（以下简称仪器）无论取样单元还是检测仪器，从技术上和使用方便性上都远优于以往的检测系统。
仪器采用全新的设计结构，能够克服现有带电检测系统存在的缺陷，具备多种测试功能，既可对电容型设备进行相对介损测量，还可进行绝对介损测量。主要用于对运行中的CT、CVT、耦合电容器的电容、介损值和末屏电流等参数进行带电检测，以便确定该设备的绝缘状态 。
2.1 采用32位浮点DSP加32位ARM的双CPU方案，确保数据采集速度快、数据测量精度高。
2.2 同时具备相对测量功能和绝对测量功能，可根据现场情况灵活选用。
2.3 采用高精度外置式穿芯电流传感器，该传感器为穿芯式结构，就近安装于设备附近，末屏引线无断口且引线距离很短，从根本上避免末屏开路等安全隐患；传感器输入阻抗低，可耐受10A工频电流的作用以及10KA雷电流的冲击，满足在线检测的使用条件。
2.4 采用高速AD进行多路同步采样，再对信号进行FFT和数字滤波处理，计算结果重复性好，不受谐波影响，抗干扰能力强。
2.5 内置大容量锂离子电池，可连续工作8小时以上，方便随身携带测量，不受现场供电电源限制。
2.6 内置微型热敏打印机，可随时打印测量结果。
2.7 内置电源管理及充电系统，无需外置充电器，插入AC220V后自动充电并自动切换到交流供电，方便快捷；仪器具有电量实时显示功能，低电量报警提示充电。
2.8 仪器内置存储器可保存400条测量数据，还可用U盘进行保存。
2.9 具有RS232和U盘接口，还可方便升级为RS485接口。
2.10 长时间无操作自动关闭液晶屏背光，节省电量。
2.11 内置实时时钟，并采用大屏幕点阵液晶显示器，显示效果清晰，操作界面直观明了。
3.1 电源工作方式：外接交流电源、内置直流电源
3.2 交流供电电源：AC220V±10% 50HZ±10%
3.3 工作环境温度：-25℃～+55℃
3.4 工作环境湿度：≤85% 不结露
3.5 电流测量范围：0.1mA～700mA 最小分辨率 0.01mA
3.6 电流测量精度：±(读数×0.5%+10uA)
3.7 参考电压输入范围：1V～300V
3.8 介质损耗测量范围：-20%～+20% 最小分辨率 0.001%
3.9 介质损耗测量精度：±(读数×1%+0.0005)
3.10 电容比值测量范围：0.001～1000 最小分辨率 0.0001
3.11 电容比值测量精度：±(读数×0.5%+5个字)
3.12 电容量测量范围：10pF～0.5uF 最小分辨率 0.01pF
3.13 电容量测量精度：±(读数×0.5%+1pF)
注：实际测量精度与试品电流大小和所用PT(CVT)精度有关
