HKYM-4平板式三相电能表现场校验仪

设备名称:平板式三相电能表现场校验仪
型    号:HKYM-4
数    量:1台/套
生产厂家:武汉华电科仪电气有限公司

027-88933327
027-88933327

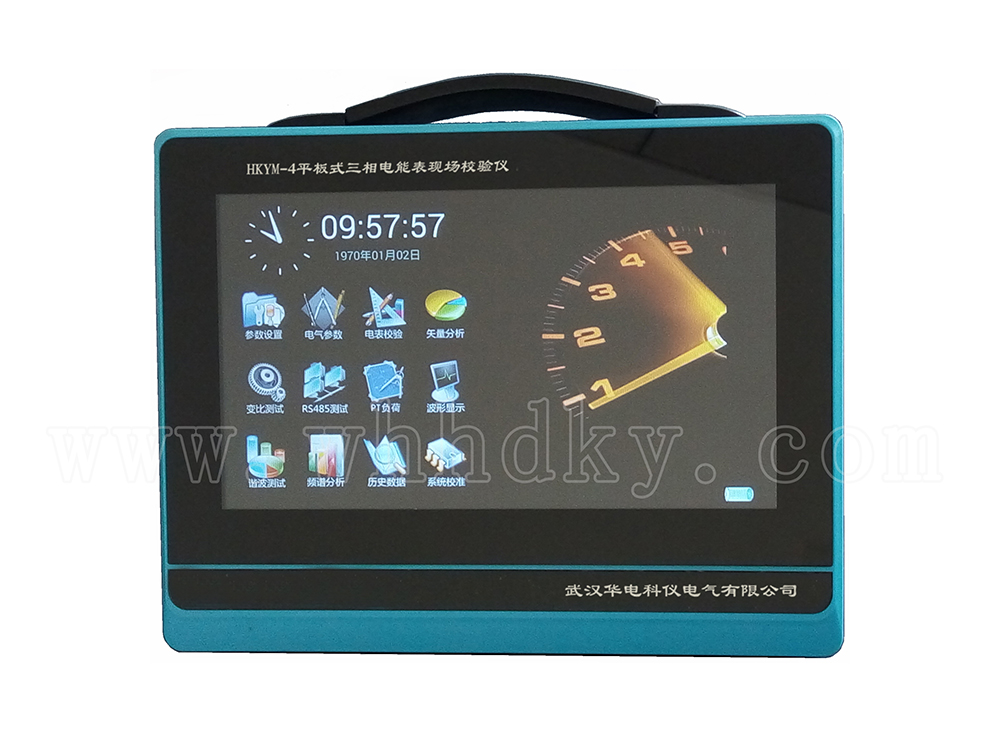

仪器外观(正视图如图一)



图一、仪器正面试图

仪器顶端是伸缩提手,正面是触控液晶显示屏;

2、测试接线端子接口




图二、接线端子接口

接线端子区位于仪器的左侧面,如图二,包括:电压输入端子UA、UB、UC、UN;电流输入端子Ia+、Ia-、Ib+、Ib-、Ic+、Ic-其中Ia+、Ib+、Ic+为电流流入端,Ia-、Ib-、Ic-为电流流出端) ;钳形电流互感器接口A相钳、B相钳、C相钳);光电及脉冲信号接口。

3、仪器辅助端子接口



图三、辅助端子接口

辅助端子区位于仪器的右侧面,包括:仪器工作开关、RS232/RS485接口(用于将数据上传电脑,还用于测试电能表的RS485接口的通讯功能是否正常)USB接口(用于连接U盘,可在线升级程序)、充电接口(仪器亏电时须及时充电,避免电池深度放电影响电池寿命,长期不用最好在两周内充一次电,每次充电最好在6小时以上)

4、仪器铝合金外包装箱



图四、仪器外包装箱尺寸
