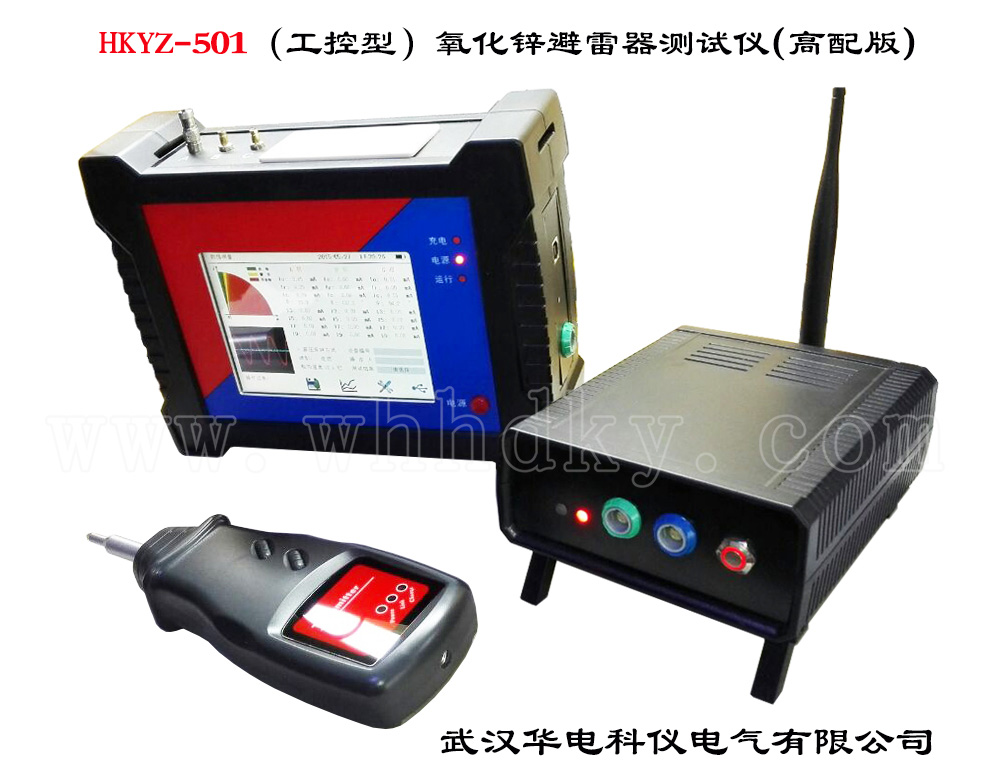

HKYZ-501避雷器是电力系统中重要的电力设备之一。它的作用是当系统中出现危机设备（如发电机、变压器、互感器等）的各种类型的过压时，限制过电压使之低于一定幅值，以保证电力设备的安全运行。
避雷器的试验分为直流泄漏电流试验和交流泄漏电流试验。
避雷器直流泄露电流的测试主要是针对10kV及以下避雷器的试验，通过测量U1mA和0.75U1mA下的电流来判断避雷器的优劣程度。
避雷器交流泄漏试验主要是测量避雷器在工频电压下的全电流、容性电流、阻性电流等参数，通过这些参数来衡量氧化锌避雷器的运行状况
目前国内外市场上有多种类型氧化锌避雷器测试产品，总的来讲可以分为有线型和无线型这两类。有线型（图一所示），通过直接连线实现数据的测量，而本产品不仅可以通过在 PT 上实现同步信号取样（图二所示），而且还能通过高压直接采样，在避雷器顶端实现高压同步信号的采样，从而简化了现场接线，
1、本产品可通过三维向量图直观反映氧化锌避雷器的运行状况。本产品通过软件集成的优劣判断程序直接展现全电流、阻性电流及容性电流的关系，直观反应运行中氧化锌避雷器的性能；
2、数据测量准确可靠。可直接观测系统电压与泄漏电流的波形。通过对系统电压多次谐波的直接采样，有效去除了系统电压谐波对泄漏电流的影响，使泄漏电流的测量值更准确。
3、先进的人机界面及便捷的数据管理。采用5.7寸640*480 TFT 触摸屏，使操作者更加得心应手，通过中、英文触控输入可实现对避雷器的站级、线路级乃至避雷器本身的数据管理，同时也可将测量数据现场打印；
接收主机便携式设计，方便工作人员携带和使用。
高压同步采集器
1、检测电压范围（峰值）：0.4 ~ 500kV
2、发射功率：20dB；
2、频谱带宽：40~10kHz
3、电源电压：DC 8.4V
PT同步采集器
1、检测电压范围（峰值）：0.4 ~ 250V
2、发射功率：30dB；
3、频谱带宽：40~10kHz
4、电源电压：DC 8.4V
接收主机
1、泄漏电流测量范围（峰值）：10uA ~ 10.0mA；
2、泄漏电流测量精度：5%±1个字；
3、泄漏电流最小分辨率：1uA；
4、测量参数及功能：
功能：
泄漏电流全电流实时波形、系统电压实时波形；
泄漏电流全电流、阻性电流、容性电流的矢量图；
测量参数：
泄漏电流全电流有效值、阻性电流有效值及容性电流有效值；
泄漏电流3次谐波、5次谐波、7次谐波及9次谐波；
系统电压与泄漏电流间相位角；
5、电压基准信号取样方式：
无PT方式（高压直接采样）、谐波方式、PT无线方式及PT有线方式四种。
打印机类型：微型嵌入式打印机。
6、打印机类型：微型嵌入式打印机。
7、温度测量精度：0.1℃。
8、显示器：5.7寸TFT， 65535色真彩屏
9、数据存储：1000 组
10、工作电源：
内部电源：
. DC 8.4V 锂聚合物电池；
. 充电时间：2~3小时；
. 工作时间：6小时以上；
外部电源：
. 输入：AC100V~240V，50/60Hz
. 输出：DC8.4V，3A
