HDKY-9003手持式多功能局放测试仪

     HDKY-9003手持式多功能局放测试仪主要适用于变压器、发电机、电动机、GIS、高压开关柜、高压电缆等一次设备的带电局放测试，定性定量，发现放电点并定位放电点，操作简单、抗干扰能力强，是状态检修的强大武器。

（1） 配五种传感器，即：超声波传感器 2个，TEV传感器1个，HFCT传感器1个，UHF传感器1个，功能强大，适用于所有的高压一次设备的带电局放测试。

（2） 对于大型主变、电抗器等大线圈类设备发现局放点并定位。

（3） 两通道，显示波形、dBmV值、黄绿红三段警示值；并有三维立体图显示。

（4） 采样率高，抗干扰能力强。

（5） 波形存储并能上传U盘及计算机。

（6） 五种传感器精度高，抗干扰能力强。

传感器参数

（1）超声波测量

   a、测GIS超声波传感器：传感器中心频率：40kHz；测量量程：-60dBmV～60 dBmV；

分辨率：1dB；误差：±1dB。

   b、测变压器超声波传感器：中心频率：150kHz；测量量程：-60dBmV～60 dBmV；分辨率：1dB；误差：±1d。

（2）复合式TEV测量

传感器：容性； 测量量程：0～60dBmV；分辨率：1dB； 误差：±1dB；检测频宽：5～70MHz。

（3）高频电流互感器

    检测频带：10kHz～30MHz ；精确度：±10%；分辨率：1dB；信号传输方式：50Ω同轴电缆。

（4）特高频传感器

检测频带：300MHz～1.5GHz ，信号传输方式：50Ω同轴电缆，检测灵敏度：1dB ，增益：＞65dBmV。

主机

（1）彩屏，显示放电波形，三维立体图，黄绿红三段警示值，且能够显示电池状态。

（2）外壳：具有防护壳，防护等级应达到或优于IP53；

（3）连接：耳机插口、低压直流充电器输入、外部超声波传感器输入；

（4）内部电池：配备充电电池，电池电压低时具备自动关机功能；

（5）电池持续工作时间：单通道模式大于6小时，多通道模式大于3小时；

（6）电池充电：可以用220V工频电源充电，充电时间不大于8小时；电池充电器防护等级：IP54；

（7）主机重量：不大于3kg；尺寸：26*20*7（cm）。

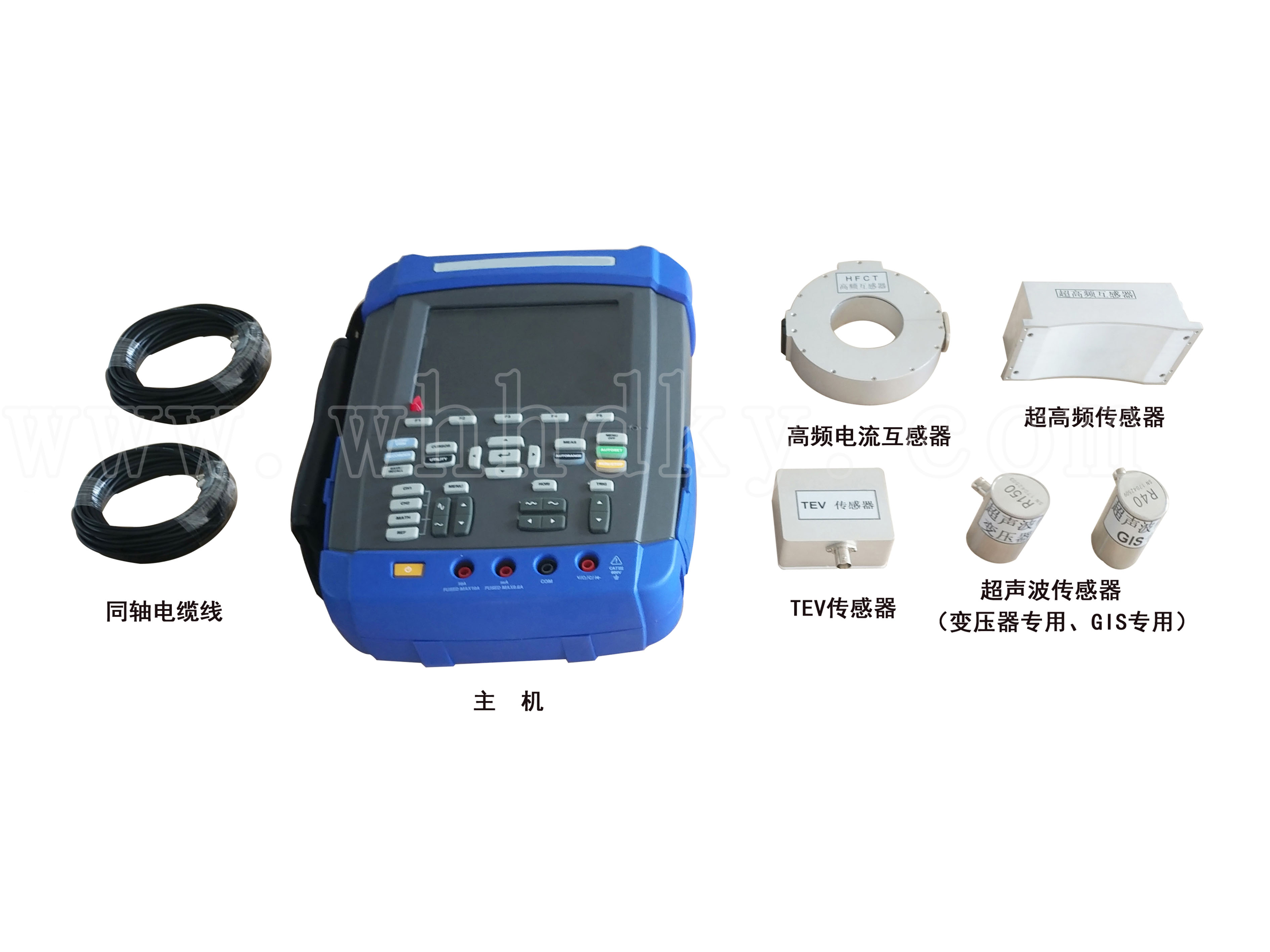

主机                         一台

40K超声波传感器              一个

150K超声波传感器             一个

TEV传感器                  一个

HFCT传感器                 一个

UHF传感器                   一个

充电器                      一个

校准脉冲发生器               一个

电子脉冲发生器              一个

同轴电缆                     两条

U盘                          一个

 数据线                        一根
