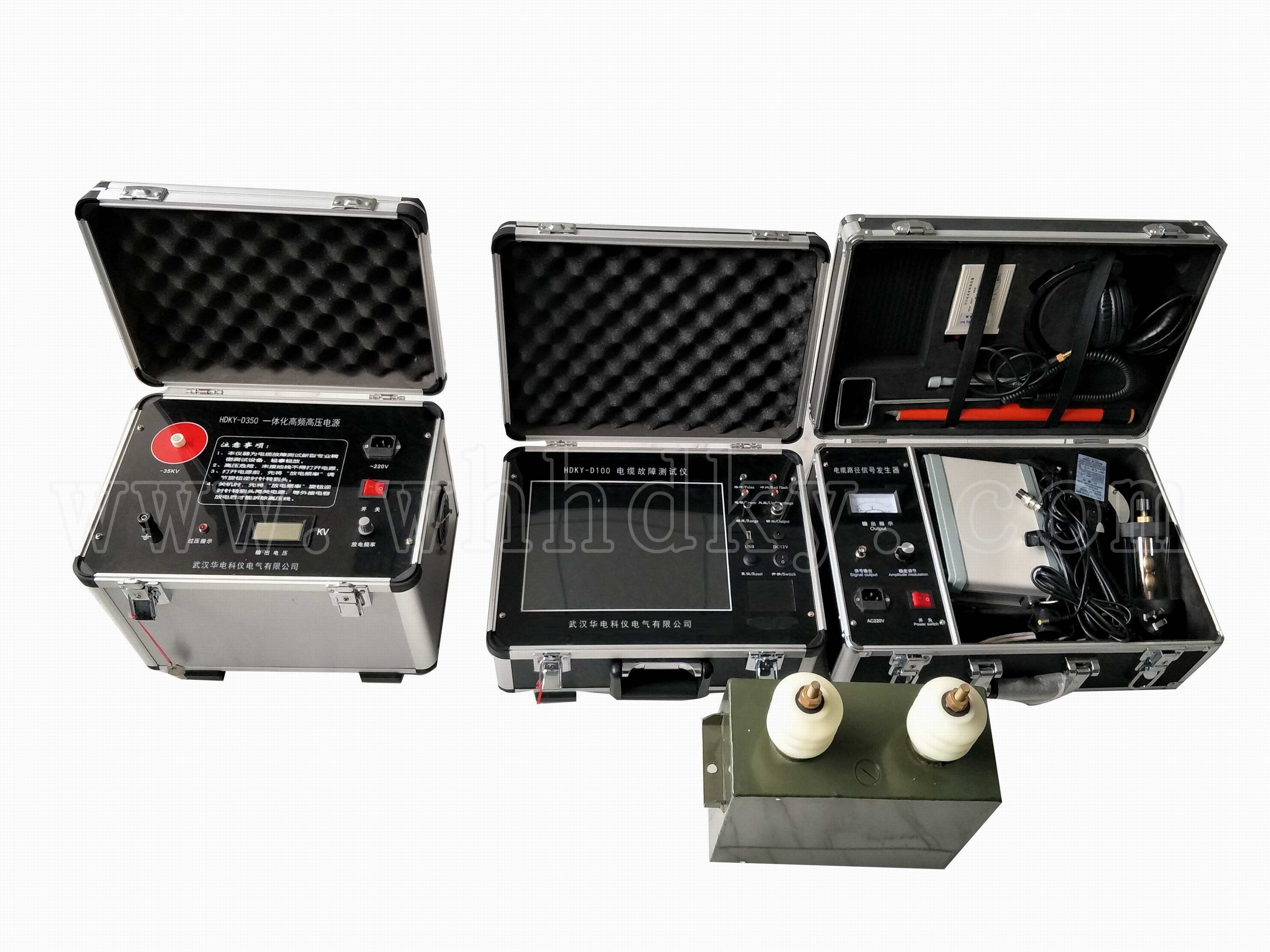

HDKY-D100 电缆故障测试仪是迎合工业级电力行业方案和 IT 时代的快速发展,将原来 电缆故障测试仪的局限性，用工控嵌入式计算机平台系统、网络服务业务、USB 通信技术 系统化，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日 益增多的地埋电缆资料提供了一套独有的管理软件。整套系统满足中华人民共和国电力 行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，该系 统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的 测试，电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理，以及铁路、机 场信号控制电缆、和路灯电缆故障的精确测试。
◆ 国内首家采用工控嵌入式计算机平台系统，工业级使用环境，实现极强稳定性。锂电 供电、方便现场测试。
◆ 国内首家采用 12.1 英寸大屏幕系统，触控鼠标操作，全电脑 XP 操作平台集成化软 件，彻底告别电缆仪单片机时代，并配有电缆故障测试软件和电缆资料管理软件。
◆ 采用最新的 USB 通信接口，采集信号稳定，配一款笔记本电脑可实现双控双显，主 机可自动选择最低 6.25MHz、最高达 100MHz 五种采样频率，能满足不同长度电缆 的测试要求，减少了粗测误差。
◆ 软件实现故障自动搜索，距离自动显示，双游标移动可精确到 0.15 米，波形可任意 压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，提高测试精度， 减少误差。
◆ 支持最新开通的 3G 通信终端或无线上网卡，专用 3G 软件可实现专家远程现场实时 测试技术服务，专家远程操控用户主机，给用户现场测试提供及时、准确波形分析和交 流指导，使您无忧工作。
◆ 8G 内存多类现场波形和现场实物接线图，轻轻一点即可使用，电缆资料管理软件可 做完善的电缆档案管理，为电缆的维护工作和精确定位提供参考和帮助。
◆ 关键的精确定点仪部分，直接数字显示测试者离故障点距离，是国内同类定点技术的 又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
◆ 最新研制智能组合式采样器，取代了烦琐的现场接线，具有波形直观，容易分析，与 高压完全隔离，对主机、操作人员绝对安全的特点。
一、测试仪技术指标：
1、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障， 包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电缆走向及埋设深度。
显示方式：12.1 英寸工业级液晶屏（XP 操作平台）
存储空间：固定 8G
测试方法：低压脉冲法、冲闪电流法、直闪电流法
操作方式：触控鼠标操作
测试距离：不小于 60km
最短测试距离（盲区）：0-5 米或无盲区
精确定点误差：±0.2m
测试误差：系统误差小于±1%
分辨率：V/fm；V 为传波速度 m/μs；软件游标 0.10 米。
仪器采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz、（自适应脉宽）
电源与功耗：AC 220V±10% 不大于 15W DC 12V（7AH） 不大于20W
待机时间：可连续使用 6 小时左右。
主机重量：7kg
外形尺寸：180mm×300mm×400mm
温度-20℃～﹢40℃， 相对湿度 80%。
服务方式及技术： a、3G 无线远程同步测控服务（选配）；
b、手机安卓版测试软件服 务（选配）；
c、波形邮件传输实时分析服务；
D、直接用户售后 2-3 次现场测试服务。
管 理：电缆埋设路径分布示意图。用户管理区域内所有电缆的资料的详细档案： 包括电缆分布图、编号、起始位置、埋设深度及时间、电缆介质、接头位置、维修记录、 故障产生原因、技术试验报告、电缆测试记录等信息。
二、路径仪技术指标
信号频率：15KHz
正弦 波输出功率：Pomax≥100W
震荡方式：断续
主机重量： 9.8kg
环境温度：－10℃～＋40℃
外形尺寸：180mm×300mm×400mm
相对湿度：RH≤85%（25）
