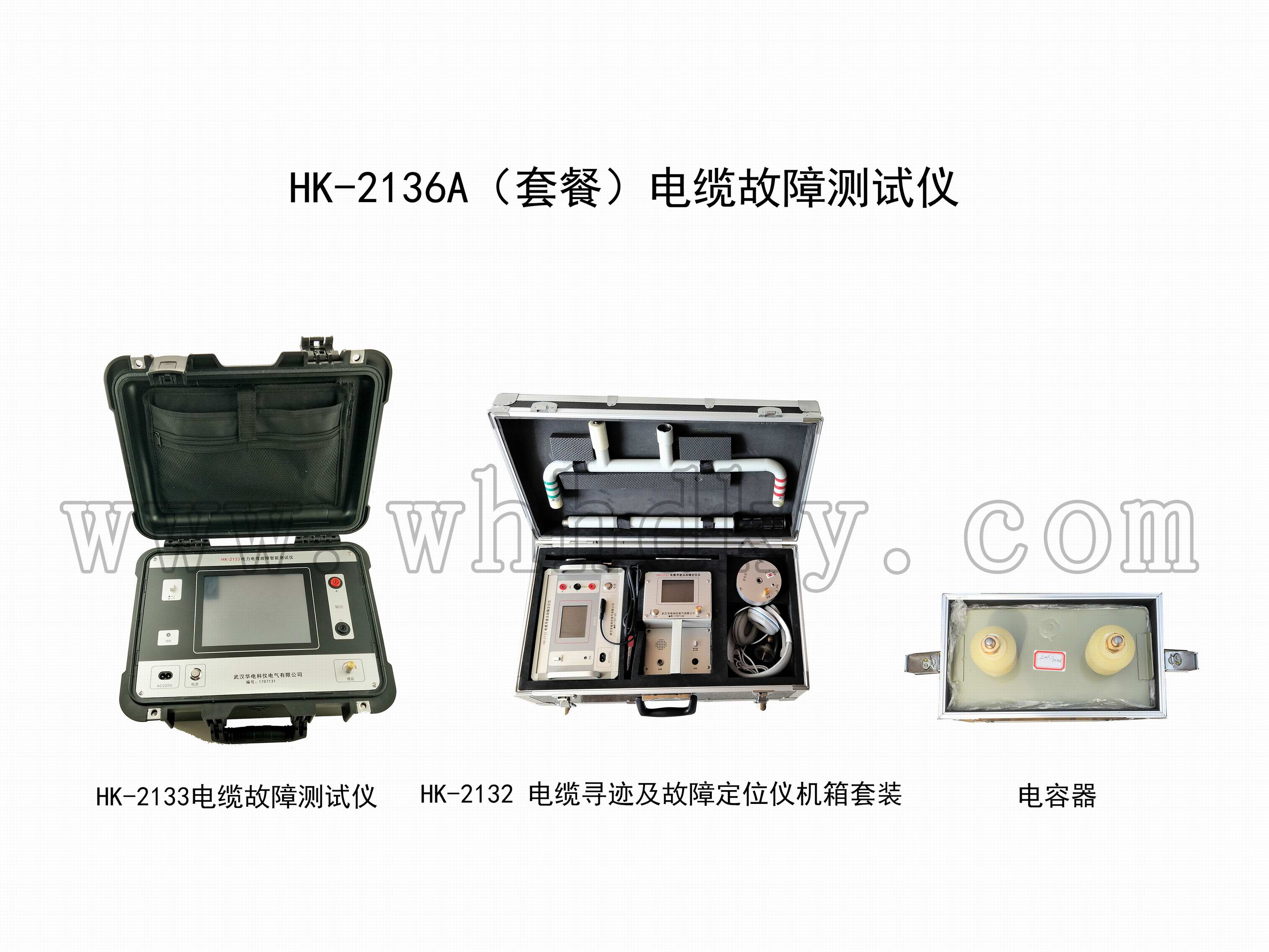

备注：此配置不含高压源部分，如需测试高阻故障，需要加配3KVA/50kv的交直流试验变压器一套或者超轻型高压信号发生器一台，用于辅助对电缆故障点的高阻故障进行精确定位！
电缆故障的测试层序：
为了顺利快速的解决电缆故障，测试电力电缆故障请遵循以下步骤
1. 分析电缆故障性质，了解故障电缆的类型：
不同性质的电缆故障要用不同的方法测试，而不同介质的电缆则有不同的测试 速 度。不同耐压等级的电缆则有不同的耐压要求。而被测试电缆的接头位置及最近是否在电缆上方施过工。这些在测试前都必须做到心中有数。
2. 判断电缆故障是高阻还是低阻故障，再确定选合适的方法去测量电缆故障：
用电缆故障测试仪主机的低压脉冲法测试电缆长度、校对电缆的电波传输速度，测试电缆全长可以让我们更加了解故障电缆的具体情况，可以判断是高阻还是低阻故障，可以判断固有的电波速度是否准确，（准确的电波传输速度是提高测试精度的保证。当速度不准确时，可反算速度。）这些都可以用低压脉冲测试法来解决。
3. 选择合适的测试方法，用电缆故障测试仪的主机进行电缆故障粗测；
对不同电缆故障要用不同的方法，低阻故障（开路、短路等）要用低压脉冲法测
试；而高阻故障（泄漏、闪络等）则要用闪络法方法测试。
|
故障性质 |
绝缘电阻 |
故障的击穿情况 |
|
开路 |
￥ |
l 在直流高压脉冲下击穿 |
|
低阻 |
小于 10Zo |
l 绝缘电阻不是太低时，可用高压脉冲击穿 |
|
高阻 |
大于 10Zo |
l 高压脉冲击穿 |
|
闪络 |
￥ |
l 直流或高压脉冲作用下击穿 |
注：表中 Zo为电缆的特性阻抗值，电力电缆阻抗一般为 10—40W之间。
低压脉冲法测试比较简单，直接测试。而高压闪络法测量则需要注意接线及所 加直流电压的高低。10KV 油禁纸电缆和交联乙烯电缆的最高耐压分别为 50KV 和 35KV，一般不得超过电缆的最高耐压，高压设备的地线必须与被测电缆的铅包接地 良好连接。
4.用路径仪探测埋地电缆的走向； 精确定点前首先必须知道电缆的路径，若已知路径可省去此步骤。
5.用定点仪对故障点精确定位； 按定点放电方式接好高压设备，根据电缆的性质及电缆的耐压等级来决定升压程度。对电缆故障点进行精确定位，最后确定在 1 米范围内。（备注：选配：这一步需要加配高压信号单元来辅助升压，以帮助能更精确的定位，高压信号单元：可以选择经济实惠的试验变压器加控制箱，或者可以选择轻便型的超轻型高频高压信号发生器）
6.电力电缆的高阻故障测试方法：
高阻故障：故障点的直流电阻大于该电缆的特性阻抗的故障为高阻故障，高阻故障几乎占全部电缆故障率的90%以上。冲闪方式用于测试高阻泄漏性故障及高阻闪络性故障，大部分电缆高阻故障都可以使用冲闪方式测试。依据故障性质又分为冲击压闪络法（冲闪法）和直流高压闪络法（直闪法）。
