概述

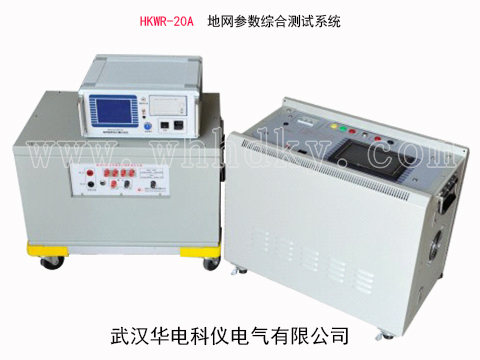

HKWR-20A大型地网参数综合测试系统（HK100XP多功能选频表）采用独特的信号处理技术，有效地消除了接地网参数测试过程中环境电磁干扰的影响，能够完成大型地网的接地阻抗、跨步电压和接触电压等参数的测试。大量现场测试和用户使用情况表明，在运行变电站的恶劣电磁环境下进行接地网测试时，HKWR-20A地网参数综合测试系统的测量数据准确、重复性好，是大、中型接地网特性参数测量的理想仪器。

HKWR-20A大型地网参数综合测试系统在运行变电站进行接地网的参数测试过程中，环境电磁干扰非常严重，干扰信号比较复杂，可能导致各种不同的误差，主要包括：

·地网中干扰电流。地中往往有零序工频干扰电流存在（主要是零序电流），它所产生的电压降叠加地网参数有效信号中，导致不易消除的测量误差；

·测试引线干扰。外界电磁场在电压极测量引线上产生感应电压（工频占主要成分），其数值有时可达十伏或者更高，将导致测量结果出现较大的误差；外界电磁场在电流极测量引线上产生感应电压，因电流极回路的阻抗比较小，将在回路中形成较大的干扰电流，也会导致测量误差；

·测试引线互感。地网规模较大时，电流极引线和电压极引线较长（用架空线布置时），电流线和电压线之间距离较近（用架空线布置时），测量线之间存在互感，由此会带来较大的电网阻抗测量误差。

由于大中型接地网误差来源比较复杂，地网的接地电阻值也比较小，跨步电压和接触电压信号较弱，导致地网参数测试困难，因此，要保证测试结果的准确性和稳定性，必须用科学的测量方法消除各种地网参数测试过程中存在的环境电磁干扰。现场实测表明，电磁干扰水平较高时，如果采用工频试验电源进行测试，即使采用倒相法等传统的抗干扰措施，测量结果也很不稳定，测量误差仍比较大（有时已远超过允许的范围），测试结果的可信度大大降低，从而导致地网评估结论无法反映地网的真实状况。其主要原因在于试验电流的频率与外界工频干扰的频率相同，工频干扰信号的微小变化也会导致其与测试信号混合后，信号特征复杂，难以分离。同时环境电磁干扰信号中的谐波、高频和直流等成分的影响也不容忽视。

HKWR-20A大型地网参数综合测试系统，采用接近于工频的异频试验电流（最靠近工频的测试频点为47.5Hz和52.5Hz）进行测试，并应用数字信号分析和滤波技术等，有效剔除了分离干扰信号（包括工频、谐波、高频、以及直流分量等成分）和异频测试信号，从而大大提高了地网参数测试的精度。采用异频法测量地网参数，从根本上解决了传统“工频电流法”难以消除工频干扰影响的问题，采用接近工频50Hz的测试频点，异频试验电流在地中散流情况与工频电流的散流情况极其接近，所测频点平均值可视为地网的工频特性参数。

功能特点

HKWR-20A大型地网参数综合测试系统主要特点如下：

·能完成多个地网参数的分析测试，包括：接地阻抗、.土壤电阻率、跨步电压、接触电压、电位梯度等。

·独有的频率分离技术，能在工频干扰和异频测试信号为10:1的条件下分离有用异频测试信号。以2V的异频测试信号电压计算，可在地中工频干扰电压20V的条件下准确、稳定测试。

·变频试验电源可输出40~60Hz（以2.5Hz为间隔，主要针对外配大功率电源）的试验电流，在各个频点测试的数据，折算到50Hz后取其平均值为测量结果。由于试验电流的频率与系统工频十分接近，因此可以认为试验电流在地中散流情况与工频电流的散流情况相同，所测结果可视为地网的工频特性参数。

·系统测试结果包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X，能有效消除测量过程中引线互感与地网自感的影响，得到真实的地网电阻分量R，即使在强干扰电压和电流条件下，其测量结果仍具有很好的重复性和准确性。

·自动判断电流回路的阻抗，具备电流极辅助接线断线保护功能。

·仪器采用智能化控制，测试仪主机自动判断测试频率，可自动完成测试任务。

·仪器采用高精度传感器、高精度数模转换芯片和高性能数字信号处理器，测试信号动态范围宽，分辨率高，mV级信号的测试也能保证精度。

·仪器采用大屏幕液晶显示，汉化菜单提示，人机界面简洁直观，由一个电子鼠标可完成所有操作，使用极为简单。

·仪器提供储存512组测量数据，掉电不丢失，可随时查看历史数据，也可随时打印。

·仪器采用稳定的正弦波信号试验电源，电流输出可调以满足不同条件的地网测试，且输出稳定平滑，纹波系数小。

·主机选频仪自带大容量锂离子电池，续航能力8
