产品概述

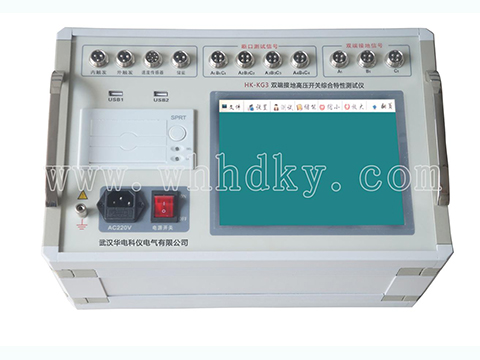

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。HK-KG3双端接地高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
功能特点
1.8.4寸进口彩色高亮大屏，在太阳光下清晰可见，嵌入式操作系统，windows操作界面，触摸屏，便于现场操作人员使用。
2.高速热敏打印机，方便现场打印测试数据。
3.机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4.配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
5.适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6.开关动作一次，得到所有数据及图形。
7.主机可存储一万组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8.配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9.同时可测12路金属断口、3路双端接地开关。
10内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11.内部抗干扰电路可满足800KV变电站内可靠使用。
技术参数
|
时间测量：
|
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
|
|
|
测试范围：
|
0.01ms～18000ms，
|
|
|
分辨率：
|
0.01ms
|
|
双端接地开关测量：
|
6路固有分闸（合闸）时间
分闸（合闸）相内不同期
合闸（分闸）弹跳时间及波形
|
|
速度测量：
|
刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
|
|
|
测速范围：
|
1mm传感器
|
0.01～25.00m/s，
|
|
|
0.1mm传感器
|
0.001～2.50m/s
|
|
|
0.5°角度传感器
|
1周波/ 0.5°
|
|
电流：
|
最大电流输出为20A。
|
|
交流电源 ：
|
AC 220V ± 10%；50Hz ± 2%
|
|
直流电源：
|
输出电压：
|
35～265V连续可调，
|
|
|
输出电流：
|
≤ 20A(短时)
|
|
隔离开关测量范围：
|
电压输出：
|
DC35～265V（可调）；
|
|
|
电源输出时间：
|
0.01-19秒（可设置）；
|
|
|
断口信号最大采集时间为19秒；
|
|
|
可测断口合、分闸时间、三相不同期、弹跳时间及次数
|
|
主机体积：
|
380×280×170mm
|
|
使用环境：
|
-10℃~+50℃
|
|
相对湿度：
|
≤90%
|
|
动触头行程（行程）
|
接触行程（开距）
|
|
|
过冲行程或反程（超程）
|
|
|
传感器：50mm，分辨率:0.1mm
|
|
|
360线传感器：360о，分辨率:0.5о
|
|
|
选配传感器：300mm、1000mm、加速度传感器
|
