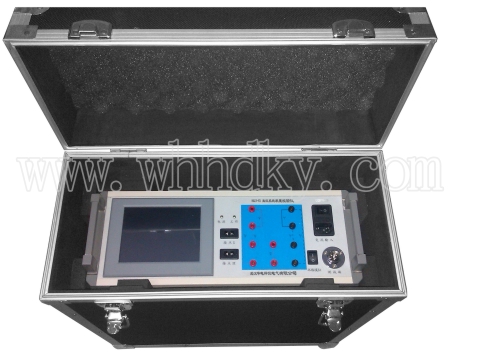

HKZJ-XY 直流系统绝缘装置校验仪

HKZJ-XY内部提供可调直流电源模块，即可以模拟直流系统，将被测装置脱离原系统进行校验，也可以在原系统上对被测绝缘检测设备进行校验。

HKZJ-XY由可调电源模块，接地电阻阵列，接地电容阵列，交流电源模块，精密测量模块以及控制系统和人机界面组成。

在离线模式下，可将被测装置退出原监测系统，接入HKZJ-XY提供的模拟直流系统中，在该模拟直流系统中，通过控制系统对接地电阻阵列，接地电容阵列及交流接地模块等的不同组合的控制，可完成对被测绝缘检测设备各项功能的校验工作。

在在线模式下，可将HKZJ-XY接入与被测装置工作的同一系统中，此时，HKZJ-XY内部的可调直流电源模块处于断路状态，所有校验功能项将在原直流系统中进行。

主要功能介绍：

1． 可在线或离线对绝缘监测装置或便携式接地查找仪进行校验；

2． 装置具有正极接地测试功能，可对被测装置进行正极接地测试精度及正极接地报警精度进行测试；

3． 装置具有负极接地测试功能，可对被测装置进行负极接地测试精度及负极接地报警精度进行测试；

4． 装置具有两极接地测试功能，可对被测装置进行两极接地功能检测，两极接地阻抗提供五组预设值，用户可自行设置组合；

5． 装置具有电压精度测试功能，装置内部设有可调直流电压系统，用户可设定多个电压测试点，对被测装置电压测量精度进行测试；

6． 装置具有电压越限告警测试功能，用户通过设置改变装置内部可调直流电压系统输出电压，可对被测装置电压越限告警功能进行检测；（该项功能在离线模式下测试）

7． 装置具有交流接地测试功能，可对被测装置交流接地检测功能进行校验；（该项功能在离线模式下测试）

8． 装置具有平衡电桥检测功能，通过该项功能，用户可对被测装置或直流系统的正对地绝缘电阻，负对地绝缘电阻，平衡电桥大小进行检测；

9． 装置具有系统抗分布电容测试功能，用户可对系统正极接地阻抗，负极接地阻抗，正极对地分布电容，负极对地分布电容进行随意组合与设置；

10． 装置具有支路抗分布电容测试功能，用户可对支路正极接地阻抗，负极接地阻抗，正极对地分布电容，负极对地分布电容进行随意组合与设置；

11． 装置具有信号分析功能，对于需要通过发信号进行接地检测的设备，可通过该项功能对被测装置的信号幅度，频率，功率等参数进行分析。

12． 装置可以模拟单电源形成的环路情况，将环路开关打开之后，可以检验被测装置在环路电流下的校验能力。

装置特点：

1． 高可靠性的设计

硬件可靠性：

装置采用进口16位微控制器做主系统，硬件设计严格按照电磁兼容相关标准进行，内部采用多处冗余方式保证装置与被测设备的可靠性。

软件可靠性：

软件中引入了多种保护模式与提示模式，在测试项目中加入测试时间功能，测试达到设定时间之后自动解除测试状态，使被测系统恢复正常

2． 精密选材

装置电压采样采用高精度的进口模数转换芯片，确保高精度采样要求；

装置接地电阻阵列均采用高精度大功率电阻，确保高控制精度要求。

3． 人性化的人机交互界面

装置采用5.6寸真彩液晶屏与高分辨率触摸屏做为人机交互界面的核心，使用舒适，操作方便捷；

装置在设置界面中引入了多种复选框的输入形式，用户只需轻轻一点即可完成多种复杂组合功能项的设置；

人性化的人机界面还包括友好的用户提示，在进行部分功能项测试时，液晶界面上会出现详细的提示说明，指引顺利完成测试过程。

4．智能化的测试流程

在参数设置界面中具备多点设置功能，只需用手指一点即可完成多个测试点的选择功能，用户最多可选择五个测试点进行连续测试；

在多点测试过程中用户可对测试时间间隔进行设置，在设定好时间间隔后按开始测试，装置即会自动完成多个测试点的校验工作，而不需用户反复设置。

5．完备的测试功能

装置提供了在线测试模式与离线测试模式的选择，即可在系统对绝缘监测装置进行校验，也可以采用装置内部提供的电源，用装置内部提供的模拟直流系统对绝缘监测装置进行更为完备的校验。

装箱清单：

1．直流系统绝缘校验仪主机1台

2．交流输入电源线1条

3．测试端连接线1条

4．接点状态监测线2条

5．测试线5条

6．备用保险丝2个

7．说明书1本

8．合格证1份

9．保修卡1份

10．铝合金包装箱1个
