产品概述

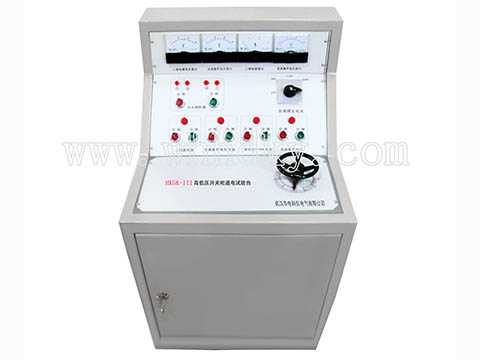

HKGK-III型高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
功能特点
1、技术参数中2、4 、5、6项分别由独立的接触器控制，输出线接线柱前串接30A空气开关作为短路保护。根据用户特殊要求，参数中2、4 、5、6项，可以同时合闸，没有互锁。请用户注意使用中的要求。
最好每次只能有一组电源输出工作。
2、技术参数中1、7、8项不受接触器控制，只要总电源开关闭合，即可输出三相AC100V输出、单相AC220V输出（固定值）、三相AC380V输出（固定值）。
3、直流合闸电源输出DC 0 -300V（大容量）是独立的单元 ，可以脱离主体柜，单独使用；也可以与主体柜合并使用，直接从柜体后面板直流300V输出接线柱输出。其详细说明见第六：XLTGK-300A开关合闸电源。
4、控制面板上的电压表和电流表分别指示相应的输出通道。
5、合分闸控制
通过高低压开关柜通电试验台面板上的开关实现控制开关柜合闸和分闸的功能，方面测试人员进行远距离的操作和调试。
技术参数
|
输入电源：
|
三相四线AC380V
|
|
|
输出电压及电流：
|
三相AC100V输出（固定值）
|
一组
|
|
三相AC 0 – 10A输出（〈25V，可调值〉
|
一组
|
|
单相24V、36V、110V、220V直流固定输出
|
一组
|
|
交流操作电压输出AC 0 – 460V，电流小于10A
|
一组
|
|
直流操作电压输出DC 0 - 260V
|
一组
|
|
直流合闸电源输出DC 0 -300V（300A，短时工作）
|
一组（选配另计）
|
|
三相AC380V输出（固定值，接线柱）
|
一组
|
|
外形尺寸/重量：
|
600×750×800mm/45Kg
|
|
|
注：该试验台可根据用户的要求设计制造
|
配置清单
|
设备主体
|
一台
|
|
测试线
|
一包
|
|
说明书
|
一份
|
|
合格证
|
一份
|
