产品概述

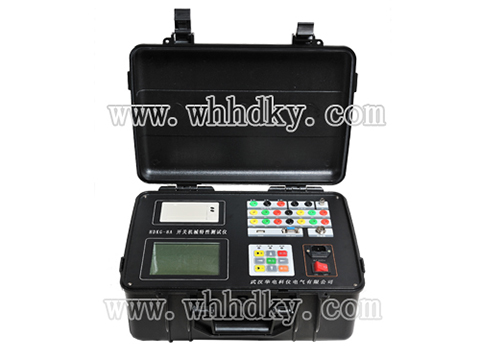

HDKG-8A高压开关动特性测试仪是现场测试高压开关机械特性的专用仪器。它以ARM7为核心进行采样和处理，具有智能化程度高、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的机械特性测试。
功能特点
1．12个断口的固有分、合闸时间；
2．重合闸时间；
3．分、合闸的同期性与最大不同期性；
4．弹跳时间与真空开关弹跳次数；
5．开关开距及开关超行程；
6．刚分、刚合速度；
7．分、合闸最大速度；
8．分、合闸平均速度；
9．显示、打印速度一时间曲线,距离一时间曲线和速度一距离曲线,电流-时间曲线
技术参数
|
时间测量
|
同时可测量断口数：
|
≤12个
|
|
测定过程整定时间：
|
0—6秒
|
|
分辨率：
|
0.01ms
|
|
开关开距、开关超行程、弹跳幅度测量
|
量程：
|
< 250mm
|
|
分辨率：
|
0.01mm
|
|
测量误差
|
时间测量误差：
|
±0.1%
|
|
行程测量误差：
|
±1mm
|
|
速度测量范围：
|
0—20m/s
|
|
内置电源
|
输出电压：
|
20V—220V
|
|
误差：
|
1%
|
|
输出电流：
|
0～20A；
|
|
工作条件
|
工作电压：
|
AC220V±10 %
|
|
频率：
|
50Hz
|
|
功耗：
|
≤60w
|
|
使用环境
|
温度：
|
0~40°C
|
|
使用环境湿度：
|
≤90%RH
|
|
体积：
|
400*350*200 mm3
|
|
重量：
|
7kg
|
配置清单
|
序号
|
品名
|
数量
|
单位
|
备注
|
|
1
|
主机
|
1
|
台
|
|
|
2
|
采样器
|
1
|
套
|
|
|
3
|
HDKG--8A使用说明书
|
1
|
份
|
|
|
4
|
微型打印机使用说明书
|
1
|
份
|
|
|
5
|
测试线
|
1
|
套
|
|
