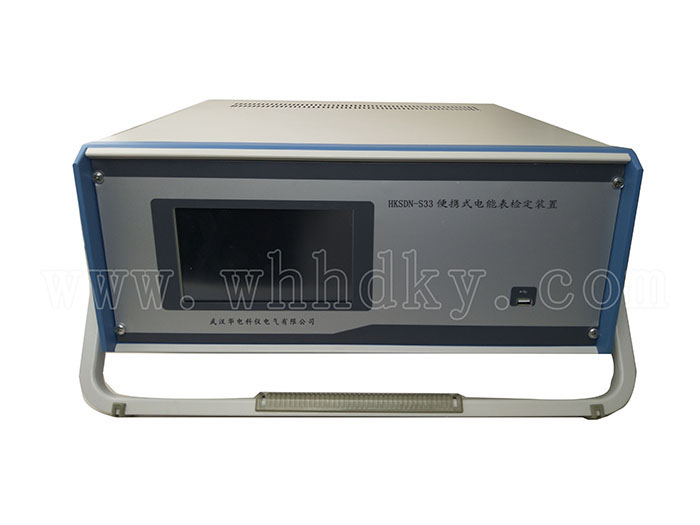

HKSDN-S33 三相便携式电能表检验装置

HKSDN-33系列三相便携式多功能电能表检验装置，采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于1.0级及以下各种三相电能表的检验,它以豪华美观的外形、精致的工艺、完善的功能和优异的性能，定会受到您的青睐。

装置特点：

◆ 采用表源一体结构，内置0.05级三相宽量程多功能数字标准表，可通过软件读取标准表各电参数。

◆ 采用最新DDS技术，36000点波形合成技术，大规模CPLD和32位嵌入式系统，信号源输出稳定性高、调节细度小、失真度小等特点。

◆ 采用最新RAM系统的7英寸彩色触摸液晶屏，具有显示信息多，能显示三相电压、电流、有功功率、无功功率、视在功率；还能显示电量矢量图、波形分析图等功能。

◆ 采用小型高效PWM数字功放，具有超过90％以上的效率，300KHz的载波频率，具有失真度小、发热量小，效率高等优点。

◆ 具有完善的保护功能，具有电压短路报警，电流开路和过载报警。

◆ 内置高稳定度恒温晶振，输出500KHz高精度脉冲，可测试电能表时钟，配合校表管理软件，可测试日计时误差、时段投切误差等。（选配功能）

 ◆ 配置485通讯接口，可测试多功能电表的各种通讯试验。（选配功能）

 ◆ 可不带电脑，根据内置规程自动校验电能表，并可保存超过10000只表的数据。

 ◆ 配置一个USB接口，可通过U盘，自动升级程序；也可导出保存的数据；外接鼠标，可直接操作装置。

主要功能：

  1）常规功能

   ◆  潜动试验

   ◆  起动试验

   ◆  基本误差

   ◆  谐波功能

  2）多功能试验 （需配合管理软件）

   ◆ 影响量试验

   ◆  示值误差

   ◆  日计时误差

   ◆  最大需量误差

   ◆  通信规约一致性检查

   ◆  时段投切误差

 主要技术指标和技术性能：

1.  装置等级：0.05级或者0.1级（按要求定做精度等级）

2.  电脑联机端口： RS232 通迅口

3.  三相源技术参数：

输出电压：

 3 * 57.7V Y        3*100V ∆

 3 * 220V Y         3*380V ∆

             调节幅度0～120％连续可调

             调节细度：优于0.01％

          输出电流：25mA、0.1A、1A、5A、25A、100A

    　　                 调节幅度0～120％连续可调;　调节细度优于0.01％

                            最小输出电流：1mA （精度：＜5%）

        输出功率：（电压回路） 3×50VA

                            （电流回路） 3×150VA                        　

      输出电压、电流、功率稳定度：  ≤0.02％/120S

    输出电压、电流波形失真度：≤ 0.5％

          三相对称度：  优于120^o土0.3^o

          频率范围： 45Hz～65Hz  调节细度：  0.01Hz

          移相范围：-180.0^o ～180.0^o  调节细度:0.01^o

          指示仪表等级：电压、电流表准确度为土0.01%

                                   相位表准确度为 土0.01^o

                                   频率表准确度为 土0.01Hz

 内置三相标准表技术参数：

      电压输入

输入范围（V）： 40—480

输入量程（V）： 60、120、240、480

精度等级：0.02

过载能力（V）: 600

输入负载     ≤0.5mA（480V）

      电流输入

   输入范围（A）: 0.01—100

输入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025

精度等级：0.02

过载能力（A）: 150

        准确度

准确度等级：0.05级 (0.1A~120A)

 功率测量准确度

有功功率测量准确度：0.05%/0.1%（PF≥0.5）

无功功率测量准确度0.1%、0.2%（PF≥0.5）

电能测量准确度

   有功电能测量准确度0.05%、0.1%（PF≥0.5）

   无功电能测量准确度0.1%、0.2%（PF≥0.5）

        装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；显示器过压保护。

        可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调

        供电电源： 230V士10％～50Hz

        最大功耗： 300 VA

        工作环境：温度20℃土5℃ 相对湿度≤85％

内置误差处理系统

 外置误差处理系统
