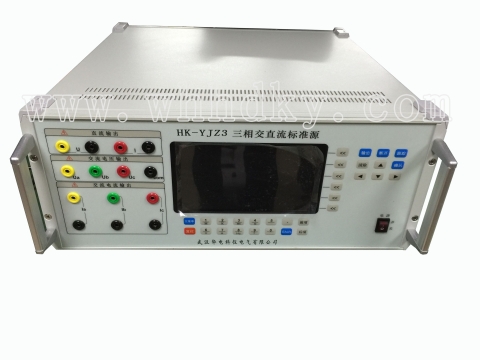

HK-YJZ3 三相交直流标准源

HK-YJZ3三相标准源采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。

功能特点

1. 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。

2. 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。

3. 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。

4. 三相电压电流回路独立控制，每一相电压电流输出参量可分别调节。

5. 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。

6. 电压、电流、相位试验点丰富，便于操作。

1. 电源输出

a. 电压：10—456V（内部电压档位57.7、100、220、380V），最大输出功率20VA。

b. 电流：0.001-12A（24A）（内部电流档位1、2.5、5、10A（20A））,最大输出功率20VA 。

c. 输出频率：45-65Hz。

d. 输出相位：0—359.99°。

e. 稳定度：0.1级以下电压、电流、功率稳定度不超过0.02%，0.05级电压、电流、功率稳定度不超过0.01%.

f. 失真度：内部额定档位输出时，电压电流失真度不超过0.5%（非容性负载）.

g. 谐波：2-31次，谐波含量总和不大于基波的40%，可以多次叠加。

2. 输出及显示准确度：

3. 常用输出调节试验点

a. 电压试验点：80%、90%、100%、110%、120%。

b. 电流试验点：1%、5%、10%、20%、50%、100%、200%、400%。

c. 相位试验点：0.5L、0.8L、1.0、0.8C、0.5C。

d. 三相电压、电流的幅度可以分别调节，调节细度：10%、1%、0.1%、0.01%；调节范围最大到125%。

e. 三相电压、电流的相位、功率因数也可以分相调节，调节细度分别为10°、1°、0.1°、0.01°。

f. UB、UC分别对UA的相位也可以分别调节。

g. 频率的调节是三相电压、电流一起调节的，调节细度分别为5Hz、1 Hz、0.1 Hz、0.01 Hz。

4. 供电电源：单相AC 180-265V，50/60Hz。

5. 外部尺寸：440*400*133mm

重    量：18Kg

装箱清单

1. 主机                      1台

2. 电压测试线                1套

3. 电流测试线                1套

4. 电源线                    1根

5. 通讯线                    1根

6. 3A保险管                 3个

7. 测试报告                 1份

8. 合格证                   1个

9. 说明书                   1份
