产品概述

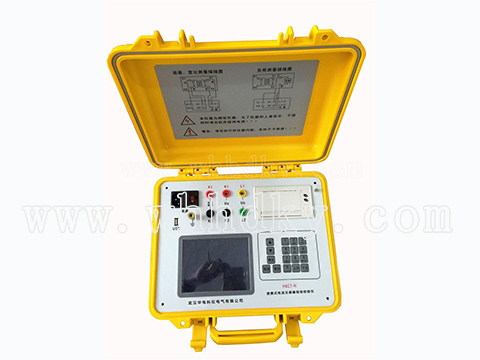

我公司（武汉华电科仪电气有限公司）根据现场需要，研制出了HKCT-H电流互感器现场校验仪。可满足用户对电流互感器的误差（比差、角差）的测量。精度高、稳定性好、体积小，重量轻的特点极大方便了用户。
功能特点
1．国家标准测量电流互感器与非标准测量电流互感器的 1％-120％（S级）的规程误差（角差、比差）。
2．国家标准测量电流互感器与非标准测量电流互感器的 1％-200％（S级）的任意误差（角差、比差）。
3. 一次测量与显示国家标准测量电流互感器上限负荷与下限负荷下的标准以及任意误差（角差、比差）。
4. 一次测量与显示测量电流互感器两组实际任意负荷下的标准以及任意误差（角差、比差）。
5．检测已知电流互感器的变比以及测量非已知电流互感
器的变比。
6．320*240大屏幕液晶显示，全中文界面。接线、操作简单，携带方便。
7．可进行各种测量数据的存储和打印，方便用户查询。
技术参数
|
变比范围：
|
全范围测量(电磁型) ±0.2%
|
|
误差测量范围：
|
一次电压：
|
3-35KV/ （非标准一次电压也可）
|
|
二次电压:
|
100V,100v/ 6kV/100V .10kV/100v 20kV/100V， 35kV/100V，6kV/ /100V/ ，
10kV/ /100v/ ，20kV/ /100V/ ，35kV/ /100V/
|
|
功率因数：
|
0.0-1.0
|
|
极限误差：
|
±0.05%
|
|
直流电阻：
|
0.0-0.1Ω
|
±3％
|
|
|
0.1-50Ω
|
±1%
|
|
PT二次负荷：
|
1VA-500VA
|
±2％
|
|
检 定：
|
电压范围：
|
0-100V （百分表误差0.5%）
|
|
比差：
|
0.001%-3% （100V）
|
|
角差：
|
0.00′-50′（100V）
|
|
误差：
|
DX=±(2%×X+2%×Y±2个字)
|
|
DY=±(2%×X+2%×Y±2个字)
|
|
导纳：
|
0.1mS-99.9mS
|
|
误差：
|
DX=±(2%×X+2%×Y±2个字)
|
|
DY=±(2%×X+2%×Y±2个字)
|
|
工作电源：
|
AC 220V ±10%/50Hz ±2%
|
|
环境温度：
|
0－40℃
|
|
整机功耗：
|
30W(静态)150W（工作）
|
|
环境温度：
|
0－40℃
|
|
环境湿度：
|
25℃时<85%
|
|
整机重量：
|
≤6Kg
|
|
整机体积：
|
37cm×28cm×16cm
|
配置清单
|
电源线
|
1根
|
|
测试线
|
1套
|
|
测试夹子
|
4个（大、小各2个）
|
|
产品合格证
|
1份
|
|
3A保险管
|
3个
|
|
产品保修卡
|
1份
|
|
打印纸
|
1卷
|
