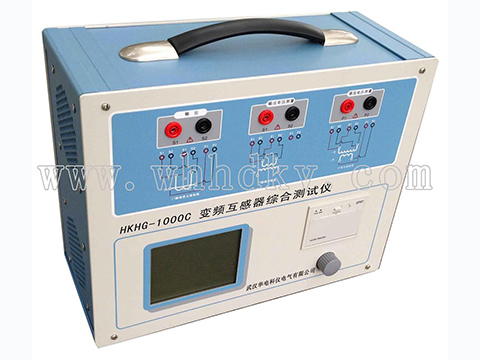

HKHG-1000C 变频互感器综合测试仪

产品概述

HKHG-1000C变频互感器综合测试仪变比测试范围广、拐点电压测试高、测试精度高，适用于互感器厂、科研院所、发电厂以及各电压等级变电站。

功能特点

1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。

2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。

3、可精确测量变比差与角差，比差最大允许误差±0.05%，角差最大允许误差±2min，能够进行0.2S级电流互感器的测量，变比测量范围为1~35000。

4、基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅160V的交流电压和5Arms(15A峰值)的交流电流，却能应对拐点高达60KV的CT测试。

5、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

6、测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

8、全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。

9、5.7寸图形透反式LCD，阳光下清晰可视。

10、采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。

11、面板自带打印机，可自动打印生成的试验报告。

12、测试结果可用U盘导出，程序可用U盘升级，方便快捷。

13、装置可存储1000组测试数据，掉电不丢失。

14、配有后台分析软件，方便测试报告的保存、转换、分析，可以用于试验数据的对比、判断与评估。

15、易于携带，装置重量<9Kg。

功能

CT测试：

       变比

       极性

       比差、角差

       猜变比

       匝比、匝比误差

       二次直阻

       负载阻抗

       励磁特性

       5%、10%误差曲线

       剩磁系数Kr

       二次时间常数Ts

      不饱和电感Lu

      饱和电感Ls

      仪表保安系数FS

       准确限值系数

       复合误差

       二次极限感应电动势Eal

       暂态面积系数Ktd

       额定对称短路电流倍数Kssc

       峰损误差εˆ

PT测试：

       变比

       极性

       励磁特性

技术参数
