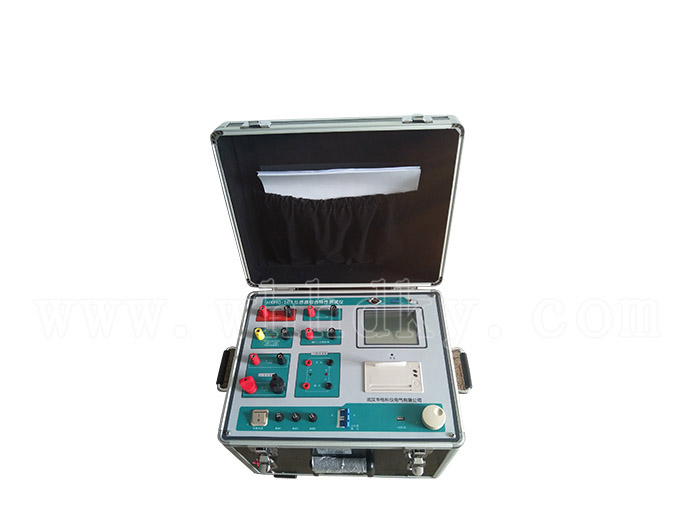

HKHG-103 互感器多功能全自动综合测试仪

 产品概述

互感器多功能全自动综合测试仪 是在广受赞誉并大量应用的103型综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、通过严格的专业测试和权威部门鉴定认证之后投放市场的新产品。装置采用高性能数据处理器和微机控制架构、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是继电器保护和高压绝缘行业用来测试电流互感器和电压互感器的专业检测仪器。

功能特点

1、 全自动型测试仪: 只需设定最高输出电压和最大输出电流，仪器即可从零开始自动升压或升流进行各种试验。试验中自动记录测试数据、描绘伏安特性曲线、10%和5%误差曲线，并自动计算拐点值。省去了手动调压、人工记录整理、描曲线等烦琐步骤，极大的提高了测试效率。试验结果可以储存在机内，可以现场打印、事后打印，也可用U盘取出传至电脑处理打印。操作快捷、简单、方便，容易掌握。

2、 功能全面:装置所具备的功能如下：

CT试验：伏安特性曲线                      PT试验：伏安特性曲线

曲线拐点自动计算                          变比、极性

10%和5%误差曲线                           PT退磁功能

变比、极性                                二次绕组交流耐压

比差、角差测量

二次侧回路负载测试、二次侧回路检查

CT退磁功能

二次绕组交流耐压

3、 输出保持：具有升压保持功能，用于计量检测及二次交流耐压试验。具有升流保持功能，用于二次回路检查。

4、 真有效值采样：所有电压、电流信号均为真有效值采样，请用真有效值表进行校证。

5、 单一电源，操作方便：仅需单一输入电源，220V或380V自适应。

6、 U盘保存及串口通讯：试验的数据可通过U盘传至PC机，也可通过RS232串口上传至PC机，由PC进行处理，显示、打印、存储数据及曲线报告，极大地方便了用户整理报告。

7、 拐点自动计算：可以自动计算出CT伏安特性曲线的拐点值，并根据拐点值自动确定曲线各段的数据步长，因而曲线测量点整齐合理，方便做报告。

8、 日期和时钟：仪器自带有系统时间，试验时装置自动记录测试时间，以便于测试记录的存储与查看。

9、 不接触测试，安全性高：全微机化装置，设定完成后完全不需人工接触，仪器全自动进行测试。可使测试人员远离高压电路，确保测试人员安全。

10、 输出容量大：单机输出功率大，A型交流电压输出950V，电流输出短时可达25A；最大电流750A。 B型交流电压输出950V，电流输出短时可达20A；最大电流600A。

11、 可外接升压器、升流器：采用外接升压器进行伏安特性试验时，最高可输出2500V、1.5A，可满足500KV等级1A电流互感器的伏安特性试验。外接升流器可达1000A、3500VA。若选用伏安特性及变比极性试验外接信号采集附件，可使用户自备升压器、升流器进行试验。

12、 自带大屏幕图形LCD、全汉化图形界面：测试时直接显示伏安曲线图、试验记录数据，直观方便。面板自带打印机，可随时打印曲线图及测试数据。

13、 旋转鼠标操作：采用我公司独创的光电旋转鼠标进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作简单方便，使用寿命长。

14、 超大容量的数据存储：单机各个功能试验可存储230组测试数据，数据掉电不会丢失，可试验完毕调出打印或上传至电脑保存、打印。仪器还具有单机U盘数据存储功能，将现场测试数据保存到U盘上，做到现场测试记录无限量保存
