本装置是查找铺设后超高压电缆外护层破损故障的专业设备。能在故障电缆停电情况下，对电缆外护层故障进行准确定位。

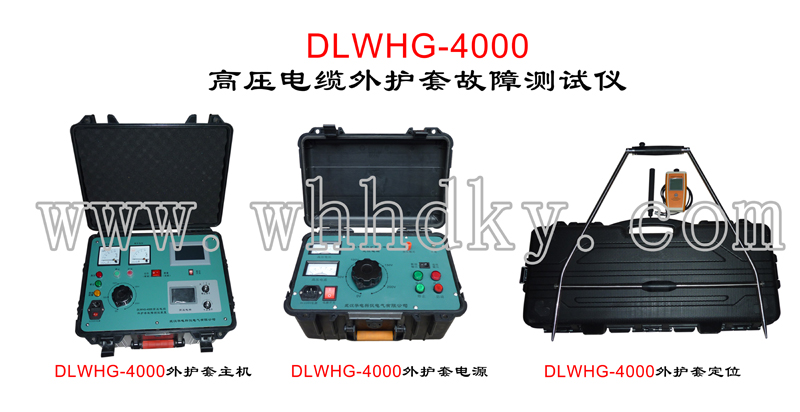

装置包含三部分：
1.高压电缆外护套故障定位测试主机：
采用新型高压智能电桥进行护层故障测距，还可用于护层直流耐压试验及高阻接地故障的烧穿。
2．护层故障定位电源：
为超高压电缆护层故障定点提供大功率高压脉冲信号源。
3．数字式故障定位接收器：
利用跨步电压法精确定位故障点。
1. 主机采用新型高压智能电桥，只需要输入电缆全长，测试完毕彩色液晶屏直接显示故障距离及故障/全长的比例等信息，操作简便，无需人工计算。
2. 主机采用大功率高压直流信号源，可用于护层直流耐压试验及高阻接地故障的烧穿。具有高压试验完自动放电功能，使用安全可靠。
3. 护层故障定位电源采用创新技术，体积小重量轻，输出功率大。
4. 数字式故障定位接收器具有信号波形显示、故障点方向指示等功能。抗干扰能力强，简单直观。
5.接收跨步电压的A字架折叠式设计，便于携带。
总体定位精度
利用高压智能电桥测距误差：±0.2%L+1m
利用跨步电压法精测定点误差：±20cm
1、主机：
输出电压：DC 0～10KV可调
输出电流：0～100mA可调
最大输出功率：1kW
电源：AC 220V，50Hz，6A
使用条件：温度: -20—40℃；湿度10-90％RH；海拔<4500m
体积：480mm×370mm×320mm。
质量：20kg。
2、 护层故障定位电源技术参数
输出电压：DC 0～2Kv
输出电流：0～1000mA
工作电源：AC220V/50Hz
体积：333mm×236mm×176mm
重量：12kg
3、 数字式故障定位接收器（含手持接收盒及A字架）
信号接收模式：跨步电压信号，A字架输入
最高检测灵敏度：跨步电压信号0.1mV；
显示功能：阳光下可视LCD
显示信号波形、故障点方向、信号强度等。
电源：2节5号电池供电，使用时间大于10小时
体积：接收盒：160mm×75mm×35mm；A字架:不锈钢折叠式。
