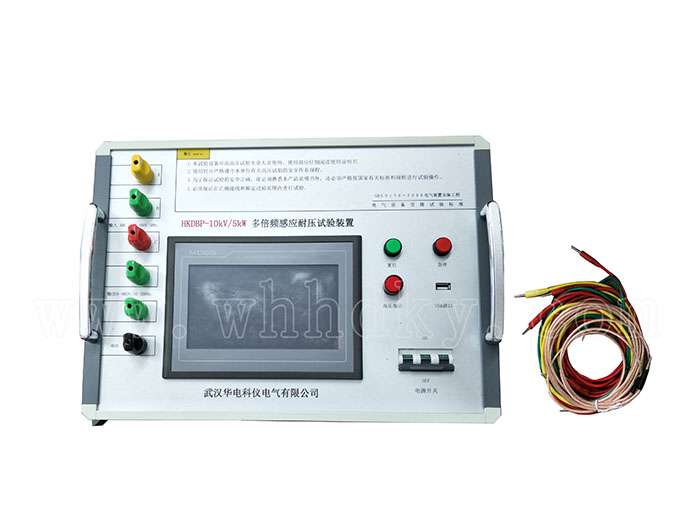

HKDBP-10KV/5KW多倍频感应耐压试验装置（三倍频发生器）

变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。

HKDBP-10KV/5KW多倍频感应耐压试验装置简述

1、特点及原理

该装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。内置计算机，8寸彩色液晶显示，数据存储可达到200组。

采用触摸式操作方式，可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。

由于摒弃了传统的三相五柱式三倍频发生器的产生原理，由此带来了如下几个优点：

1. 体积小、重量轻，便于携带，便于大功率化。

2. 不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。

3. 操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。

2、装置容量确定

电子式多倍频HKDBP-5kW/400V

额定容量：5kW；

输入电压：380V，三相；

输出电压：400V，单相；

参考尺寸：415*395*325

重量：10kg

HKDBP-10KV/5KW多倍频感应耐压试验装置技术指标：

1. 装置容量：5kW。

2. 输入电压：AC，三相，380V±10%。

3. 电源频率：50Hz。

4. 输出电压：0 ～ 400V

5. 输出频率：50Hz，100Hz，150Hz，200Hz（可选）。

6. 波形畸变率：<3%。

装箱清单
