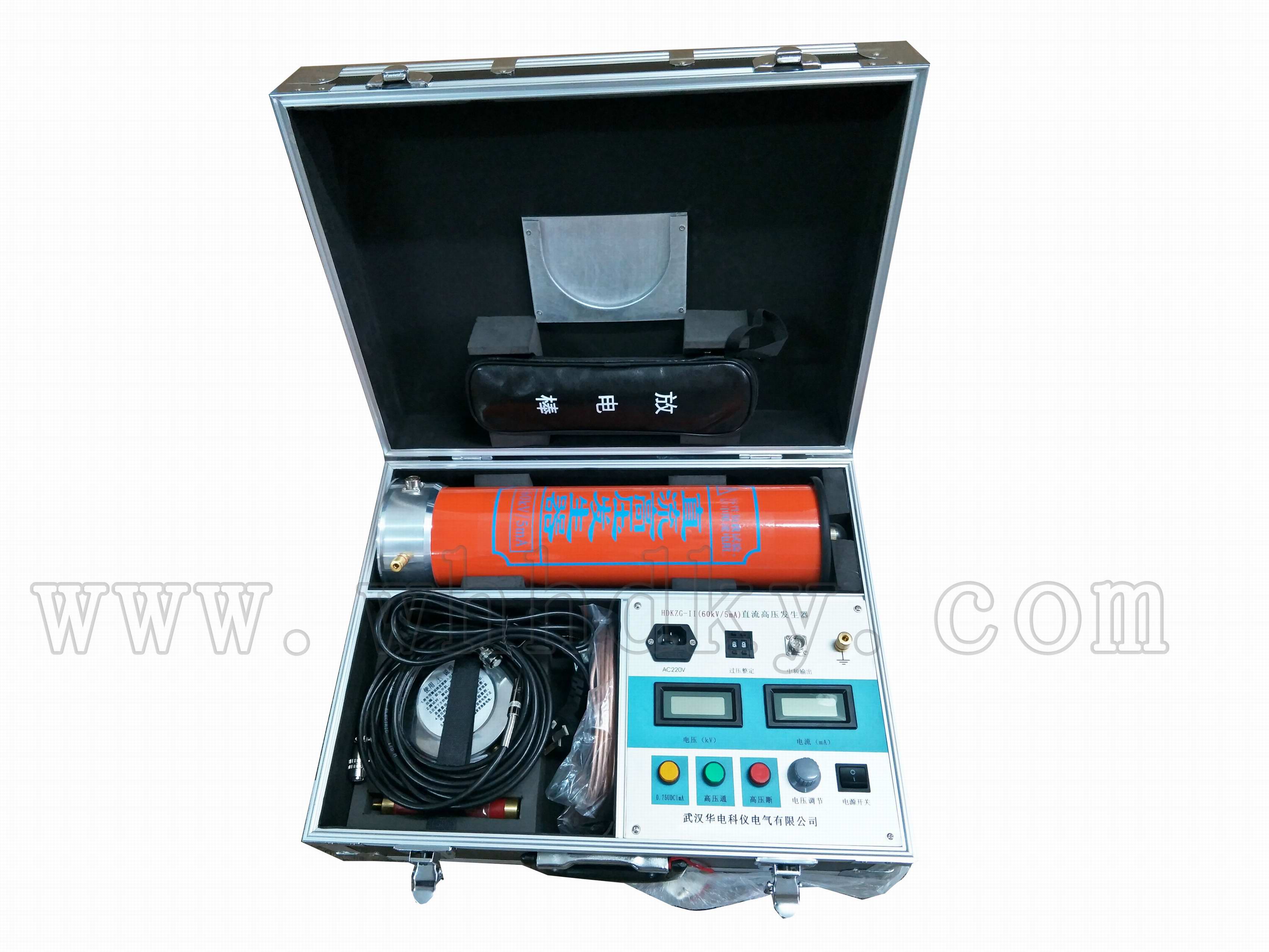

HDKZG-II系列直流高压发生器

电压等级

10kV

35kV

110kV

220kV

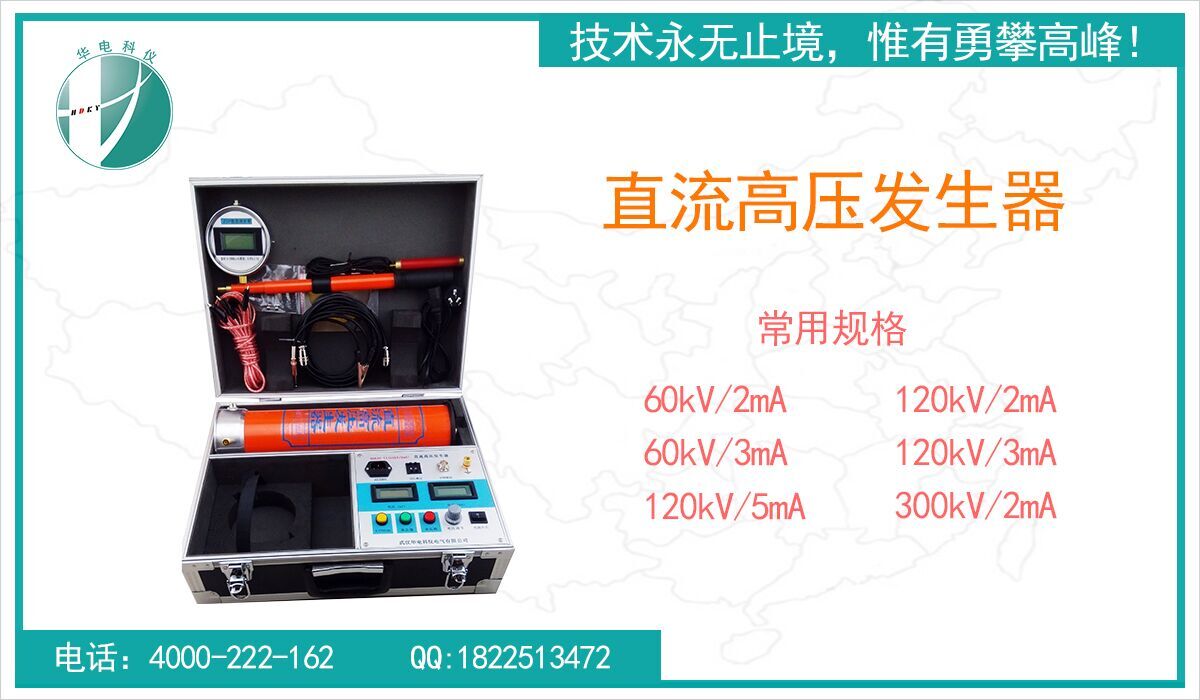

常用规格

HDKZG-II（60kV/2mA）

HDKZG-II（120kV/2mA）

HDKZG-II（200kV/2mA）

HDKZG-II（300kV/2mA）

额定电流

2mA/3mA/5mA/10mA(可选）

额定电压

60kV

120kV

200kV

300kV

电压测量精度

数显表 ±(1.5%读数±2个字)

电流测量精度

数显表 ±(1.5%读数±2个字)

波纹系数

≤0.5%

电压稳定度

随机波动，电源电压变化±10%时≤1%

过载能力

空载电压可超出额定电压10%使用十分钟

最大充电电流为1.25倍额定电流

结构特点

环氧玻璃钢电气绝缘倍压筒

空气绝缘、无泄漏之虑

操作箱特点

高精度0.75UDC1mA单触按钮（精度≤2%）

最适合氧化锌避雷器试验

过压保护采用拨置，一目了然

电源

单相交流50HZ，220V±10%，间断使用，一次连续时间最长为10分钟

       规格

  技术参数

60/2

60/3

60/5

120/2

120/3

120/5

额定电压(kV)

60

60

60

120

120

120

额定电流(mA)

2

3

5

2

3

5

额定功率(W)

120

180

300

240

360

600

机箱重量(kg)

3.5

4.0

4.0

4

4.5

4.5

倍压重量(kg)

6

6

6

7

7

7

倍压高度(mm)

440

440

440

535

535

535

电压测量精度

数显表 ±(1.5%读数±2个字)

电流测量精度

数显表 ±(1.5%读数±2个字)

波纹系数

≤0.5%

电压稳定度

随机波动，电源电压变化±10%时≤1%

过载能力

空载电压可超出额定电压10%使用10分钟

最大充电电流为1.25倍额定电流

电源

单相交流50HZ  220V±10%

工作方式

间断使用

一次连续时间最长为10分钟

工作环境

温度： 0~40℃

相对湿度：室温为25℃时不大于85%（无凝露）

海拔高度：1500米以下

结构特点

环氧玻璃钢电气绝缘倍压筒

空气绝缘、无泄漏之虑

操作箱特点

高精度0.75UDC1mA单触按钮（精度≤2.0%）

最适合氧化锌避雷器试验

过压保护采用拨置，一目了然

机箱倍压放置一个铝合金箱,整机一手可提
