概述

1.用途

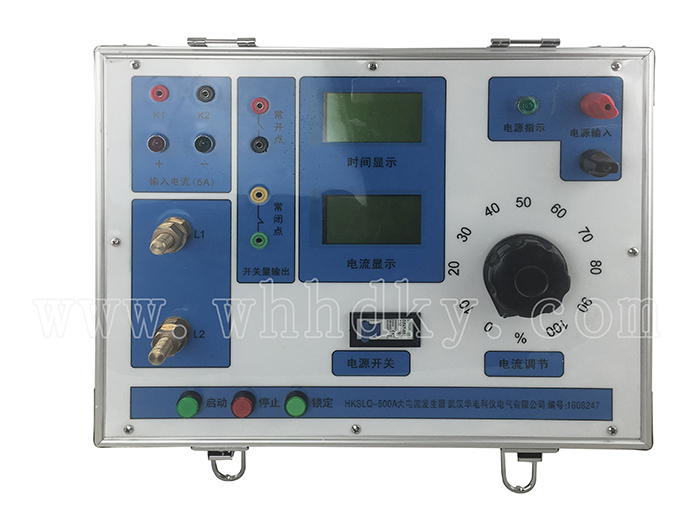

HKSLQ-500A大电流发生器（简称升流器），我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验；用于一次母线保护及各种电流互感器的变比等测试项目，被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。

2.主要功能

◆ 可长时间输出0～500A电流

◆ 可同步测试设备的动作时间

◆ 常开、常闭接点自动识别

◆ 可同时串接若干只校验，提高工作效率

◆ 直接显示一次电流、二次电流的测试值，便于试验观察及记录。

性能特点

◆ 电压电流六位半液晶显示，显示精度更高，实验结果更准确 (国内唯一)

◆ 128*64点阵液晶显示，显示数据更直观，读数更快捷（国内唯一）

◆ 仪表显示锁定功能，特别针对于互感器变比实验时能够更准确更快捷的读数（国内唯一）

◆ 232通讯功能，实验结果可直接上传或用U盘存储代替手动记录（国内唯一）

◆ 极性测量，互感器极性自动测量，无需单独实验（国内唯一）

◆ 计时仪0.01S-9999.999S液晶显示（国内唯一）

◆ 新增自锁功能（国内唯一）

◆ 变比自动检测功能

◆ 新增内部停表功能

◆ 采用美观大方的PVC面板，使面板更耐脏耐磨

◆ 测量精度高         0.2级或0.1级

◆ 功率大、体积小、带负载能力强

◆ 体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。

技术特征

名称和分类

（1）名称：HKSLQ-500A 大电流发生器。

（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。

  （3）输入 交流50Hz ， 220V。

  （4）输出单相0—500.00A交流电流；电流可平滑平稳连续可调，精度高于0.1级；

         输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系

         数小于0.3%。

 （5）输出电流方式：真有效值连续可调；

（6）输出波形：标准正弦波 ；

（7）输出开口电压：10V.

   （8）电流精度 ：各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高；

（9）电流稳定度：0.1%；

 （10）电流波形失真：THD 1%  ；

 （11）保护设置：过流、过压；

 （12）可测被测元件的电流动作时间，并可同步记录锁定动作时间。常开、常闭触点自动判别。

 （13）测时范围：0. 0001S---9999.9999S，精度：0. 0001S

   （14）功率：6000VA

配置清单

1.电源线                     一套

2.使用说明书              一份

3.合格证                     一份

4、保修卡                   一份
