概述：

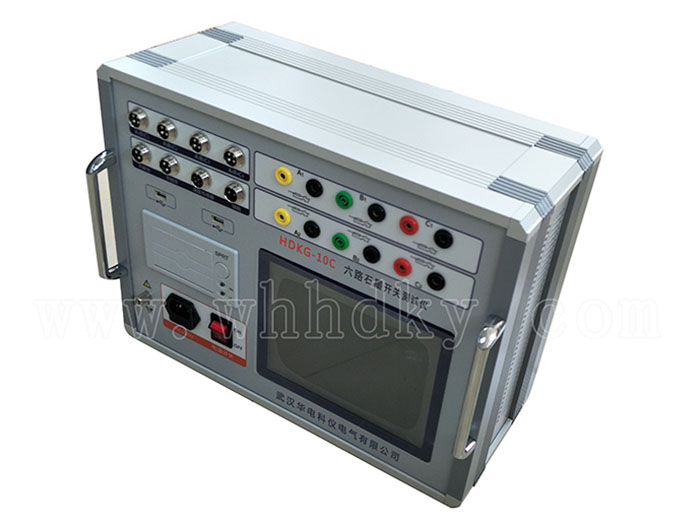

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。六路石墨开关测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
仪器特点：
⑴、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
⑵、高速热敏打印机，方便现场打印测试数据。
⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次，得到所有数据及图形。
⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
⑼、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻、6路石墨。
⑽、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
⑾、内部抗干扰电路可满足500KV变电站内可靠使用。
技术参数：
1．时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
测试范围：0.01ms～20s，分辨率：0.01ms,
测试范围：20s～200s，分辨率：0.1ms,
在200ms以内准确率：(0.1%t±0.1)ms
2. 合闸电阻测量：
6路固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸电阻投入时间
3. 测量范围：20～10KΩ,分辨率0.1Ω，准确度：3%±1个字
4.石墨触头测量：
6路固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
测量电流：10A
5．速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
6. 测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s
0.5°角度传感器 1周波/ 0.5°
7．行程测量：动触头行程（行程）
接触行程（开距）
过冲行程或反程（超程）
直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm.
360线传感器：360о，分辨率:0.5о,测量范围：5-1000mm.
8. 电流：最大电流输出为20A,最小分辨率：0.01A。
9．仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%
10．内部直流电源：输出DC20～260V连续可调，输出电流：≤ 20A(短时)
11. 隔离开关测量范围：
⑴、电压输出：DC35～260V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
12．主机体积：380×280×170mm
13．使用环境： -20℃~+50℃
14．相对湿度：≤90%
四、术语定义：
A、三相不同期：指开关三相分（合）闸时间之间的最大及最小值差值。
B、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。
C、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即第一次接触到完全接触间的时间）。
D、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。
E、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。
F、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。
G、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。
H、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。
I、分（合）闸最大速度：指分（合）闸瞬时速度中的最大值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。
J、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。
仪器配件清单
1．断口线及延长线（金属触头和合闸电阻触头通用） 2套
2．合分闸线 1根
3. 接地线 1根
4. 储能线 1根
5．10A电源线 1根
6．10A保险 2个
7．打印纸 2卷
8．50mm直线传感器 1支
9．360度旋转传感器 1支
10. 万能传感器 1支
11．磁性表座 1个
12.ABB及其他测速开关专用接头 1套
13. 产品说明书 1份
14. 真空断路器短接线 1套
15.石墨断路器测试线 1套
