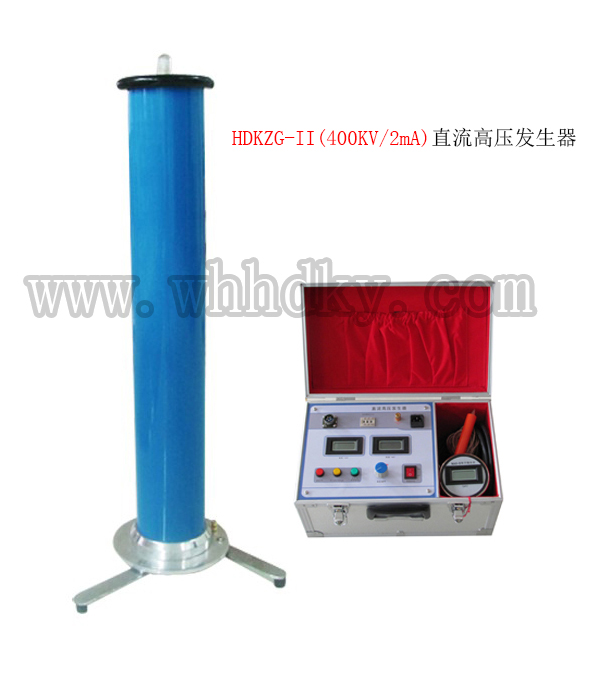

HDKZG-II 400kV2mA高压直流发生器

设备名称：高压直流发生器
型号：HDKZG-II 400kV2mA
数量：1台套
生产厂家：武汉华电科仪电气有限公司
关键词：高压直流发生器、高压直流发生器装置、高压直流发生器成套设备、直流电压发生器、直流耐压试验仪、直流耐压测试仪、高压直流发生器价格、高压直流发生器厂家等.

027-88933327
027-88933327

HDKZG系列高压直流发生器（又称直流高压试验器）是根据新的中国电力待业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

1、 技术参数：

1.1一体机

规格技术参数	40/3	60/2	60/3	60/5	60/10	100/2	120/2	120/10
额定电压（KV）	40	60	60	60	60	100	120	120
额定电流（mA）	3	2	3	5	10	2	2	10
额定功率（W）	120	120	180	300	600	200	240	1200
机箱重量（kg）	2	2	2	4.5	5.5	3	3	4.5
倍压重量（kg）	2	2.5	3	3.8	4.2	4	4	4.5
倍压高度（mm）	400	400	400	500	500	500	500	500
电压测量精度	数显表±（1.0%读数±2个字）
电流测量精度	数显表±（1.0%读数±2个字）
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟最大充电电流为1.5倍额定电流
电源	单相交流50Hz 220V±10%
工作方式	间断使用
工作方式	一次连续时间最长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	机箱倍压放置一个铝合金箱，整机一手可提

1.2分体机

规格技术参数	200/2	200/3	200/10	300/2	300/5	400/3	400/5	其它等级
额定电压（KV）	200	200	200	300	300	400	400	500～1000KV定做
额定电流（mA）	2	3	10	2	5	3	5
额定功率（W）	400	600	2000	600	1500	1200	2000
机箱重量（kg）	4.5	4.5	4.5	5.5	5.5	5.5	6.5
倍压重量（kg）	7.9	8.3	10	11	11.5	38	40
倍压高度（mm）	965	965	1030	1250	1250	1900	1900
电压测量精度	数显表±（1.0%读数±2个字）
电流测量精度	数显表±（1.0%读数±2个字）
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟最大充电电流为1.5倍额定电流
电源	单相交流50Hz 220V±10%
工作方式	间断使用
工作方式	一次连续时间最长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	控制箱小，方便现场
