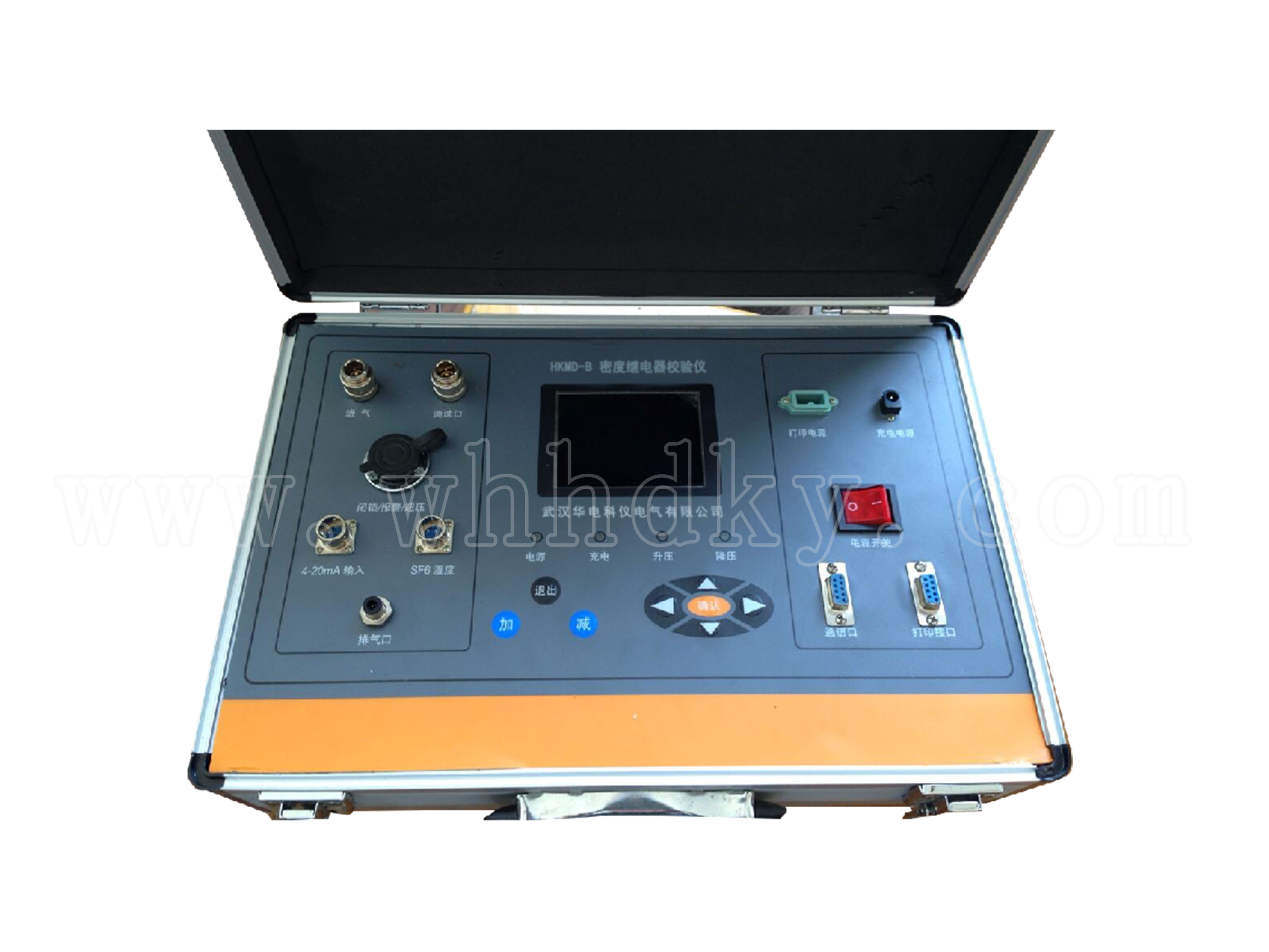

HKMD-B SF6密度继电器校验仪

HKMD-B型SF6密度继电器校验仪，是一种智能化全自动的SF6密度继电器校验仪器。该仪器采用单周期指令微机技术，运行速度是普通单片机的10倍，能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验，采用中断方式对密度继电器的动作进行实时捕获，因

说明书下载

鉴定证书

购买与技术支持

咨询热线：027-88933327

产品概述

HKMD-B SF6密度继电器校验仪产品简介：

HKMD-B型SF6密度继电器校验仪，是一种智能化全自动的SF6密度继电器校验仪器。该仪器采用单周期指令微机技术，运行速度是普通单片机的10倍，能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验，采用中断方式对密度继电器的动作进行实时捕获，因此该仪器测量更准确及时。本仪器是SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器，它也可以对SF6密度表、压力表进行自动校验。
在封闭容器中，一定温度下的SF6气体压力可代表SF6气体的密度。习惯上把20℃时SF6气体压力作为标准值。在现场校验时，在不同的环境温度下，测量的压力值都要换算成其对应20℃时的压力值，用以判断SF6密度继电器的性能。
HKMD-B型SF6密度继电器校验仪是全自动完成校验过程，使用方便测量准确，中文菜单操作简单明了。

功能特点

HKMD-B SF6密度继电器校验仪主要性能特点：

1．继电器校验仪采用模数混合型单周期高速单片机为核心，其资源丰富功能强大，数据处理能力强，因其将A/D、D/A、基准电压、模拟放大集成在单片机内部，所以外围电路简单、稳定性好、准确性高。
2．仪器能对指针式和电子式密度继电器进行全自动校验。
3．密度继电器1 ~ 3 组接点的初始状态为任意形式（常开或常闭），可同时测量 1 ~ 3 组接点的响应值和恢复值，因而本仪器能适应所有的新、老形式的密度继电器的全自动校验。
4．仪器采用320*240大屏幕液晶显示，汉字操作界面，使用简单方便。
5．测量时仪器同时显示当前压力、对应20时的压力、环境温度。解决了SF6密度继电器现场校验的难题。
6．测试过程为自动测量，避免了由于人为因素而产生的误差。
7．仪器可存储100组测量数据并永久保存不丢失，使每一次测量都有追朔性。
8．仪器可通过RS-232接口将测试数据上传PC机，自动生成专用测试数据表格。
9．仪器可以在任意环境温度下对常温压力表和密度表进行校验。
10．仪器管路全部采用进口快速接头，连接方便而且漏气率小。
11．仪器内部具有时钟功能，可随时对时钟进行修正。
12．仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正，以确保仪器的校验精度。
13．仪器采用高精度压力传感器和磁流体技术产品。
14．仪器配有多种开关过度接头，多数开关可以实现不用拆卸进行校验
15．采用高容量内置电池，屏幕显示电池电量，拓展了仪器的使用空间，方便了现场校验。

详细参数

HKMD-B SF6密度继电器校验仪主要技术指标：

Ø 测量精度：0.2级
Ø 显示方式：液晶显示
Ø 测量范围：0～1.6Mpa
Ø 压力显示分辨率：0.001 Mpa
Ø 仪器使用温度：-30～85℃
Ø 存储容量：100组
Ø 通讯接口：RS-232
Ø 打印方式：台式微型针打（选配）
Ø 测温范围：-40℃～85℃ 分辨率0.1℃
Ø 工作电源：AC220V±10%   50Hz
Ø 内置电源  DC8.5V
Ø 仪器重量：主机 3.0Kg
Ø 主机外形尺寸：  长360mm×宽240mm×高110mm
Ø 附件箱外形尺寸：长430mm×宽310mm×高160mm

标准配置
主  机                   1台
充电器                   1只
合格证                   1份
使用说明书               1份
管路（测量，进气，冲气） 3根
信号传输线               1根
便携式SF6气瓶           1套
减压阀                   1套
