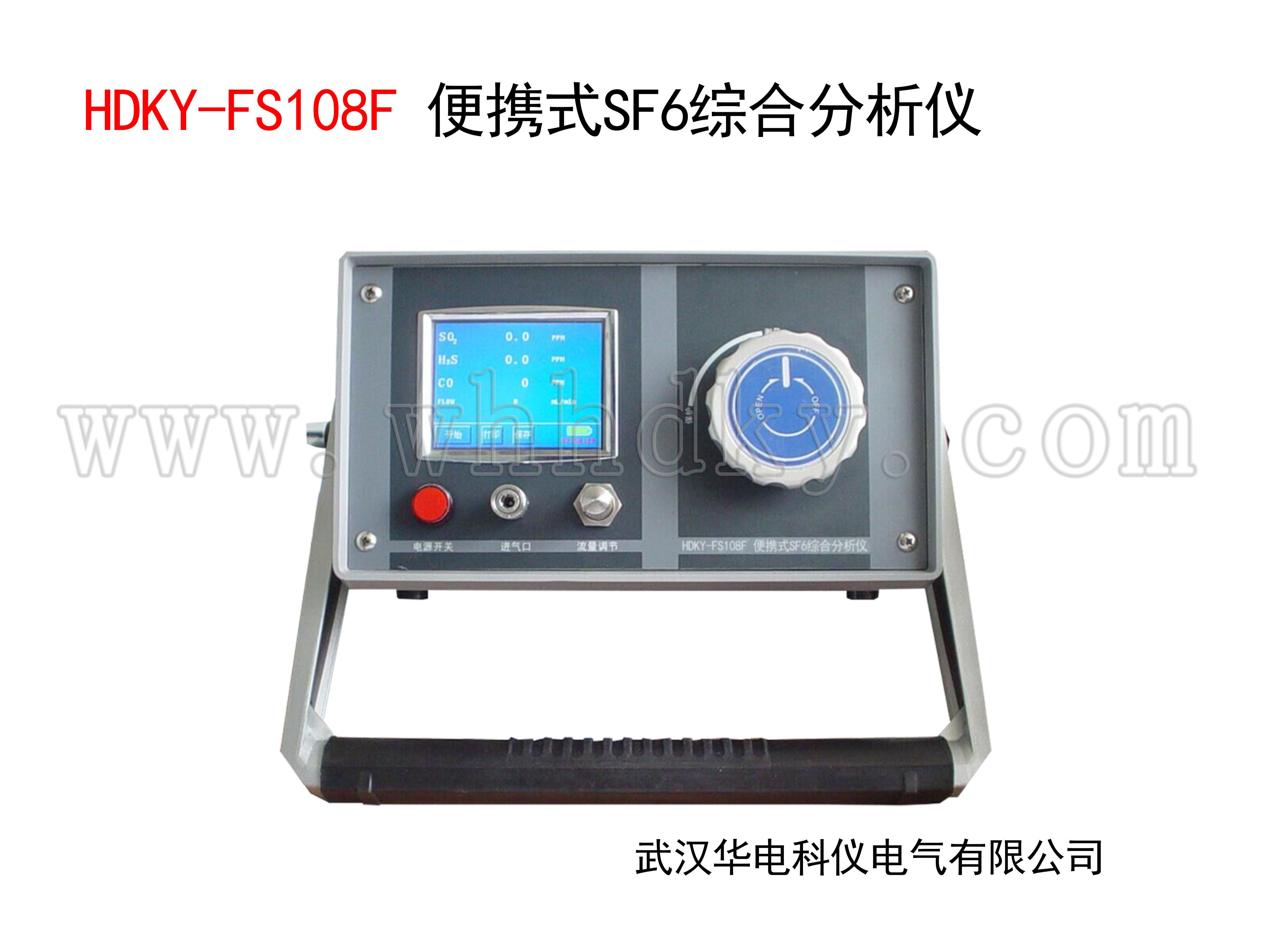

HDKY-FS108F  便携式SF6综合分析仪（湿度、分解物、纯度三合一）仪器简介：

HDKY-FS108F  便携式SF6综合分析仪采用采用芬兰维萨拉（VAISALA）公司具有DRYCAP技术的高精度湿度传感器、帶溫度补偿的微型热导池及英国阿尔法高性能、高分辨率的电化学传感器，采用嵌入式微机技术，是一款高精度智能化的检测仪器。通过检测设备内部绝缘材料裂解的主要产物－SO2、H2S、HF和CO的含量，能够快速准确地判断出SF6断路器、互感器、GIS、母线、套管和变压器等电气设备内部的早期故障，适用于电力、铁路、冶金和石化等行业。

           HDKY-FS108F  便携式SF6综合分析仪，提供了一种简单的SF6微水、纯度及分解产物现场检测方法。使用过程中，连接到一个带压的充有SF6气体设备的气室中，让SF6气体以一定流速流过传感器，仪器直接测量到SF6气体微水、纯度及分解产物的含量。

 传感器全部采用进口SF6专用的传感器，长寿命设计，保证了测量结果的准确性和重现性。

主要应用：故障定位，例行检测，局放监测，气体净化/过滤监测，故障高压接点检查，SF6分解产物检测，检查开关内分解产物的产生。

HDKY-FS108F  便携式SF6综合分析仪（湿度、分解物、纯度三合一）功能特点：

独特的超大真彩触摸液晶屏显示，分辨率800×480

带曲线及数字两种显示

测量数据带自动保存和手动保存，可自由输入测量编号

带多种方式历史数据查询

内置多点校准及数据补尝功能

微水、纯度、分解产物及环境温、湿度同时测量

内置时钟显示及电量指示

长寿命探测组件

无需比色管、传感器直接测量

精确高，重复性好

测量结果不受环境温度影响

内置电子质量流量计，带流量指示

内置采样泵，可以在测量结束时吹扫清洁管道

轻巧便携容易使用

锂离子电池供电，交直流两用

配有专用防震箱，适合山路运输以及野外作业。

HDKY-FS108F  便携式SF6综合分析仪（湿度、分解物、纯度三合一）技术参数：

纯度测量参数

测量范围：0…100%（mol/mol）

精 度：±1%（mol/mol）

分 辨 率：0.1%

响应时间：< 20s

流 量：250…400 mL/min 推荐流量300mL/min

露点(Td)测量参数

测量范围：－80…＋20℃

不确定度：±1℃

分 辨 率：0.1℃

响应时间T63[T90] 在气体温度为20℃：

露点温度在 +60℃→-20℃ 区间时　　　5s[10s]

露点温度在 -20℃→-60℃ 区间时　　　45s[10min]

流 量：300…700 mL/min

分解产物参数

测量范围

SO₂＋SOF₂ ： 0…100ppm

H₂S ： 0…100ppm

CO ： 0…1000ppm

SO₂预估 ： 0…5000ppm

不确定度：

SO₂+SOF₂、H₂S： 当测量值≤10ppm时，不确定度≤±0.5ppm；

当测量值＞10ppm时，不确定度≤±5%

CO： 当测量值≤50ppm时，不确定度≤±2ppm；

当测量值＞50ppm时，不确定度≤±4%

响应时间 <40S

流量范围： 20…200mL/min 推荐流量 100 mL/min

整机参数

充电电源： 220VAC±10% 50Hz

电 池： 锂电池　7.2V 8000mAh

使用时间： ＞10小时

环境温度： -20℃…+50℃

环境湿度： 15～90%RH（无结露）

环境压力： 大气压 ±10%

气源压力： 0.1…0.6Mpa

尺 寸： 310mm×280mm×150mm
