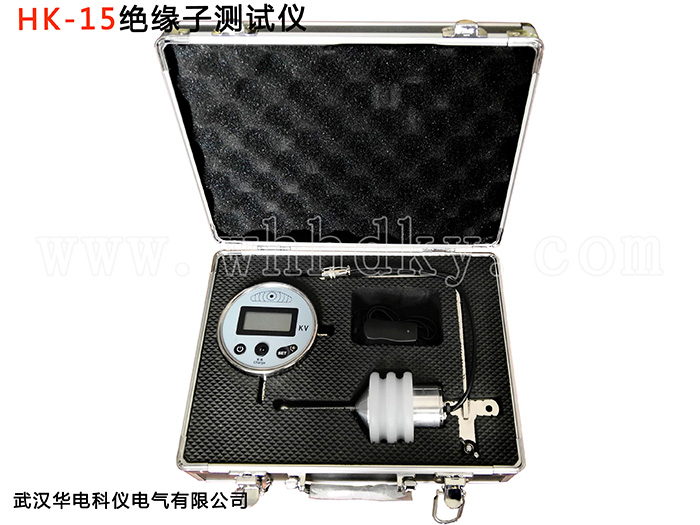

HK-15 绝缘子测试仪产品概述

       HK-15型绝缘子分布电压测量表，用于35～500KV的过线塔的绝缘子串电压分布值的检测。检测时，作业人员可用操作杆进行作业，采用电压信号感应原理和液晶显示电压值，不存在放电过程，可以保障线路的运行安全和作业人员的安全。

根据DC/T626-2005国电标准，开发研究的HK-15型绝缘子分布电压测量表主要用于交流线路35～500KV的带电测量过线塔的绝缘子串电压分布值。也可用于试验室内各种35KV以及交流电压的测量。是一种理想的保障线路运行安全的检测仪表和带电作业辅助工具。

产品特点

HK-15型绝缘子分布电压测量表采用静电感应式结构，将被测电压变换成电场信号进行测量。因而阻抗高，对于被测量系统的影响最小。被测出的信号经仪器内部电路放大处理，最后以电压值的形式，由LCD数字显示输出。因此测量操作迅速，简单明了。

根据DL/T628-2005电力行业标准，输电线路绝缘子分布电压规范性标准见附表。各种电压等级的绝缘子分布电压不小于正常分布电压，见表一。

表一  各种电压等级的绝缘子分布电压不小于正常分布电压表

如果绝缘子损坏，则其上的电压必定低于正常的电压，故认为能承受工作电压的绝缘子为好绝缘子。

HK-15型绝缘子分布电压测量表在使用时，若显示电压值大于正常分布电压，则认为此绝缘子正常。若显示电压值小于正常分布电压，则认为此绝缘子为劣质绝缘子。各种电压等级的绝缘子串分布电压值见附表。

HK-15型绝缘子分布电压测量表的内部电路采用低功耗设计，使用时极省电。全部电路均安装于屏蔽盒内。

技术参数

1. 测量范围：1~30KV

2. 精    度：1级

3. 极间耐压：30KV

4. 极间电容：2Pf

5. 输出形式：液晶数字显示

6. 电    源：DC9V  6F22×1节（200）小时

7. 外 体 积：310mm×230mm×110mm（不包括续接杆）

8. 重    量：500g
